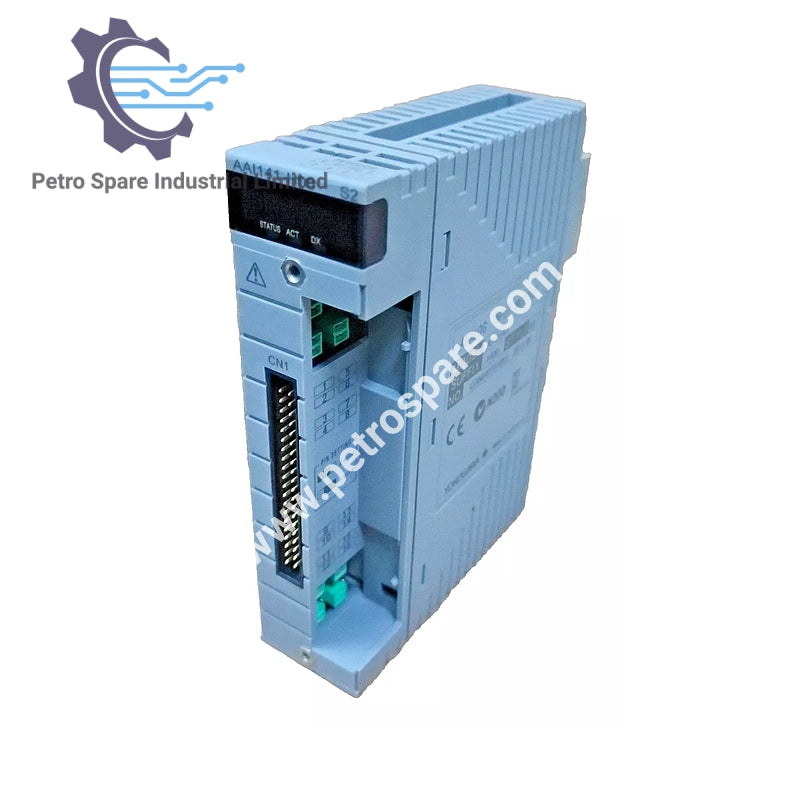

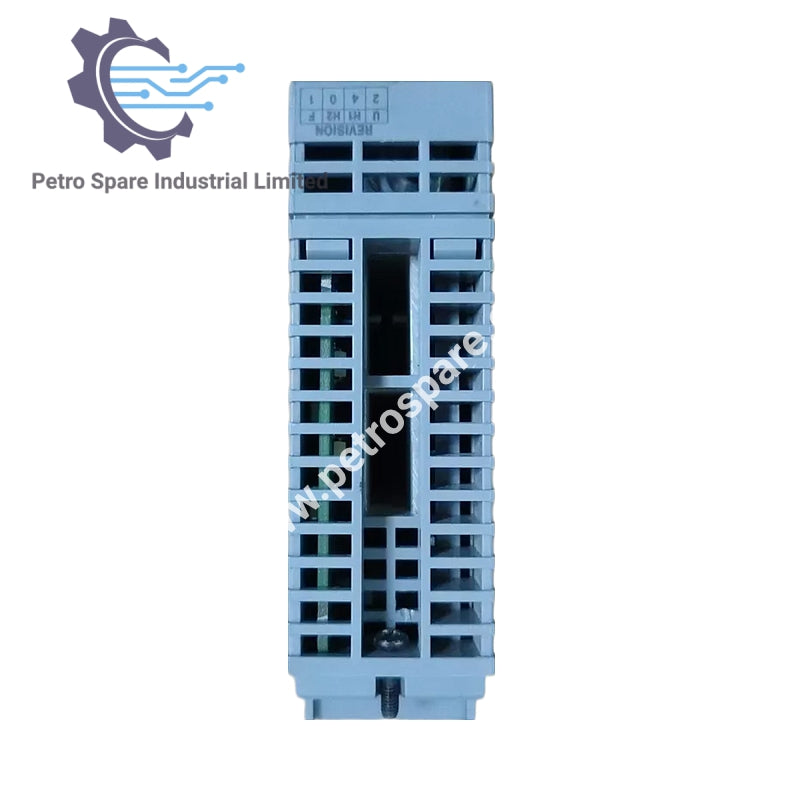

AAI141-H00/K4A00

Informations générales

• modèle: AAI141-H00/K4A00
• Type : Module d'entrée analogique
• Fabricant : Yokogawa

Codes de modèle et de suffixe

• Modèle : AAI141 – Module d'entrée analogique (4 à 20 mA, 16 canaux, non isolé)
• Codes de suffixe :
  • -H : Avec communication numérique (protocole HART)
  • 0: Toujours 0
  • 0: Type de base

Codes d'option

• /K4A00 : avec adaptateur d'interface de câble KS [Model: ATK4A-00]

Caractéristiques

• Nombre de canaux d'entrée : 16, non isolé
• Signal d'entrée : 4 à 20 mA DC
• Courant/Voltage d'Entrée Autorisé : 27 mA ±7,5 V
• Résistance à la tension: —
• Résistance d'entrée (Alimentation ON) : 400 Ω (à 20 mA) à 1000 Ω (à 4 mA)
• Résistance d'entrée (alimentation éteinte) : 500 kΩ ou plus
• Précision : ±16 µA
• Période de mise à jour des données : 10 ms
• Temps de réponse pas à pas : 100 ms
• Alimentation de l'émetteur : 14,8 V ou plus (à 20 mA)
• Réglage du transmetteur 2 fils ou 4 fils : Pour chaque canal en réglant la broche
• Dérive due au changement de température ambiante : ±16 µA/10 °C
• Consommation de courant maximale : 310 mA (5 V DC), 450 mA (24 V DC)

Poids

• Poids : 0,2 kg

Connexion externe

• Borne à pince, câble KS, câble connecteur MIL

Communication HART

• Disponible

---
