1756-OA16I

Aperçu

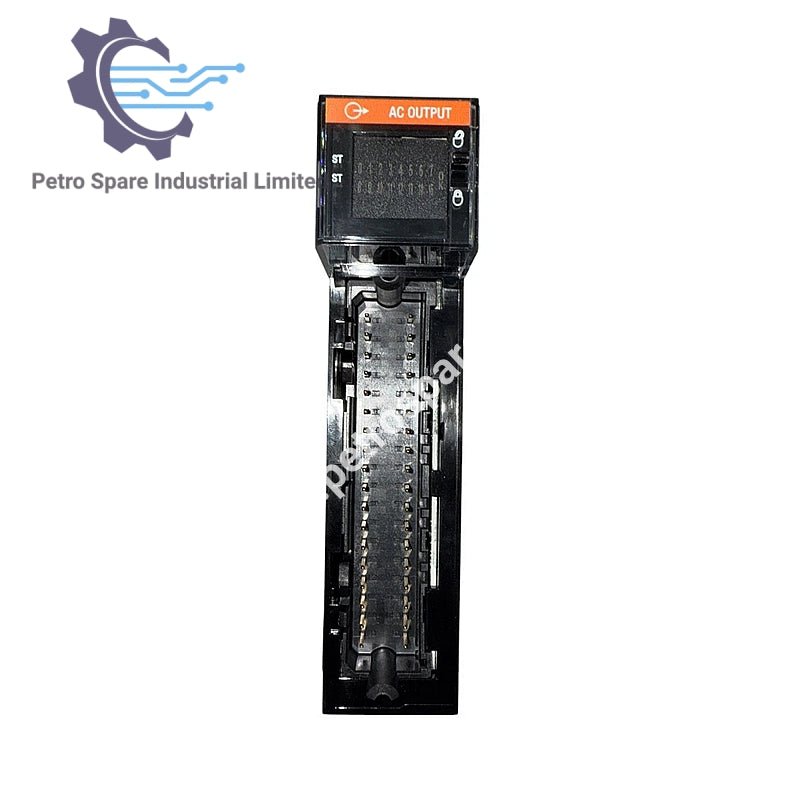

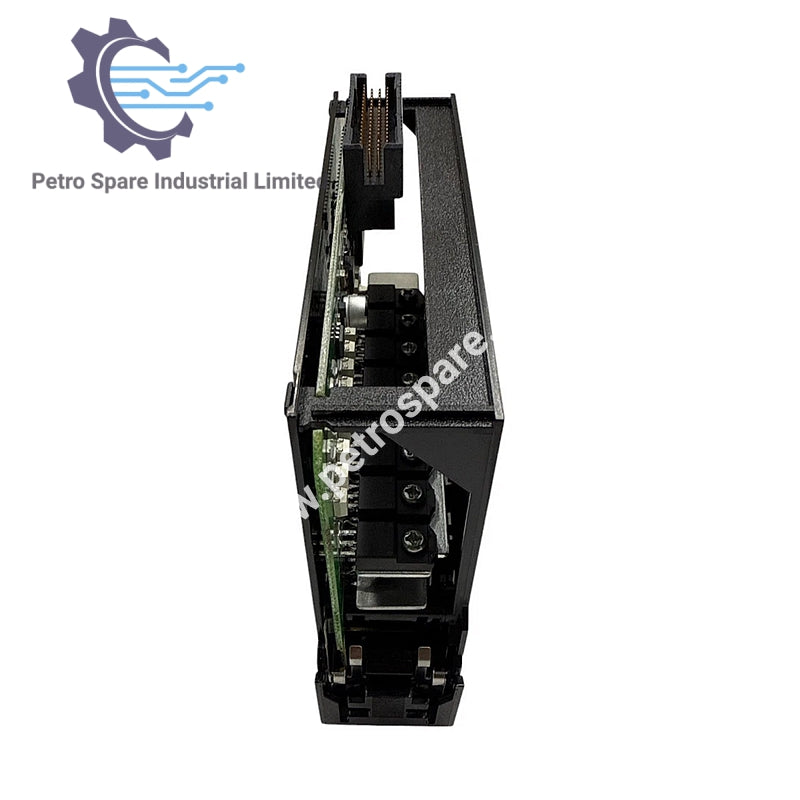

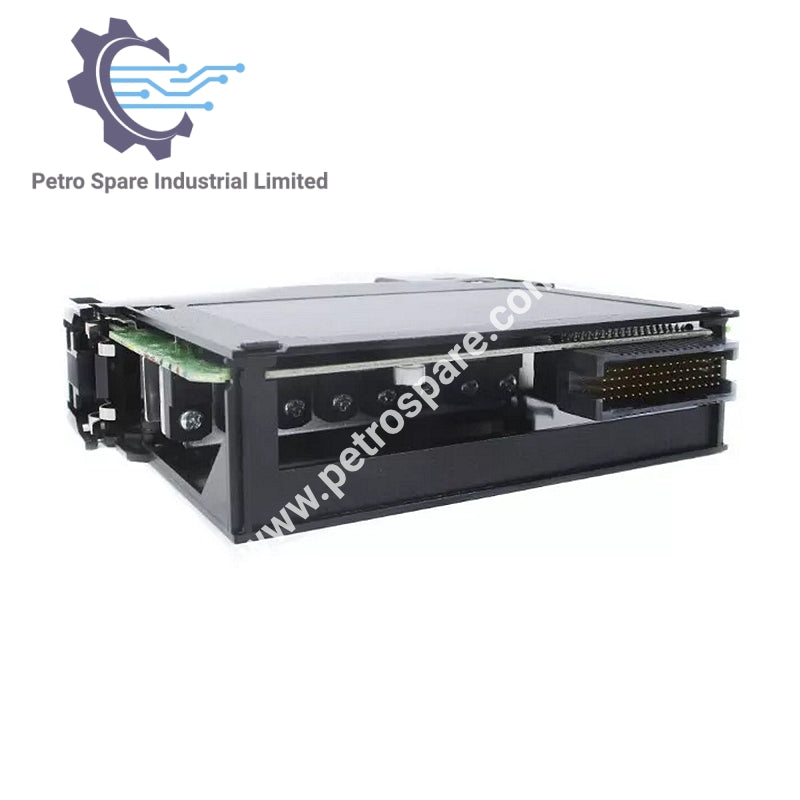

Le 1756-OA16I Module de Sortie AC Numérique d'Allen-Bradley, faisant partie de la série 1756 ControlLogix, offre des performances fiables avec 16 sorties isolées et est idéal pour les applications industrielles nécessitant une fonctionnalité de sortie AC numérique robuste.

Électrique Caractéristiques

• Plage de tension de fonctionnement : 74–265 VAC

• Tension de sortie : 120/240 VAC

• Courant de fuite en état OFF : 3 mA par point

• Tension d'isolement : 50 Volts en continu

Sorties

• Nombre de sorties : 16 points isolés individuellement

• Temps de retard de sortie (OFF à ON) :

  • 9,3 ms à 60 Hz

  • 11 ms à 50 Hz

Actuel Notes

• Courant Continu par Point :

  • 2 A @ 30 °C (86 °F) (déclassement linéaire)

  • 1 A @ 60 °C (140 °F) (déclassement linéaire)

• Courant Continu par Module (Max) :

  • 5 A @ 30 °C (86 °F) (déclassement linéaire)

  • 4 A @ 60 °C (140 °F) (déclassement linéaire)

Pouvoir Détails

• Dissipation de puissance (Max) : 5,5 Watts @ 60 °C (140 °F)

• Courant du fond de panier :

  • à 5,1 volts : 225 mA

  • à 24 volts : 3 mA

Physique et Connexion Caractéristiques

• Blocs de jonction amovibles :

  • 1756-TBCH

  • 1756-TBS6H

---
