A6312

Aperçu

• Modèle: A6312

• Type : Moniteur de vitesse et de touches

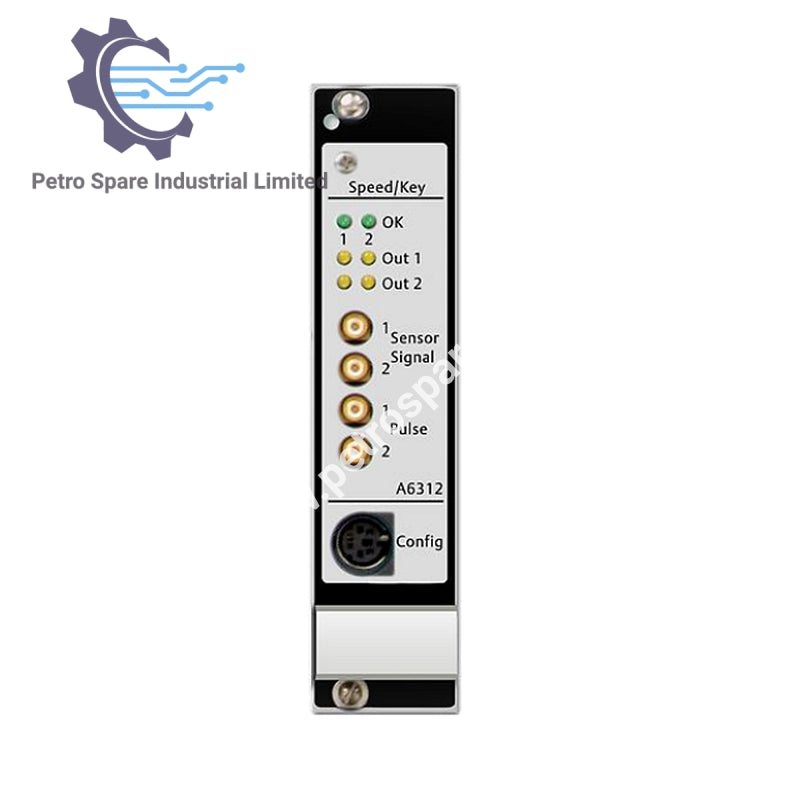

Sorties du panneau avant

• LEDs vertes : 2, indique que le canal est OK

• LEDs jaunes : 4, indique alerte et danger séparément pour chaque canal

• Sorties tamponnées : 2, ±10 V, niveau d'entrée du signal réduit par un facteur de 0,15, charge >100 kΩ, plage de fréquence de 0 Hz à 16 kHz (-3 dB)

• Prise Mini DIN : Pour la configuration, les paramètres et la surveillance de l'état (RS-232)

• Poignée : Facilite le retrait facile de la carte et fournit une plaque pour l'identification du module et du capteur.

Analyse

• Modes de Mesure : Configuration à chaud

• Mesure de vitesse : Rotation avant et arrière avec roue de déclenchement (1 - 255 marques de déclenchement), fréquence max 20 kHz

• Fenêtre de Temps de Largeur d'Impulsion : 5 - 10 msec

Détection d'impulsion de clé

• Marque à clé unique : Détectable avec chaque canal

• Marques Clés Multiples : Possible, mais la phase changera à chaque démarrage

Moniteur de vitesse zéro

• Détection : Détecte la vitesse nulle de la roue de déclenchement avec 1 - 255 marques de déclenchement

• Plage de Mesure : Temps entre deux impulsions dans une plage configurable de 1 à 1700 secondes, en avant ou en arrière

Utilisation combinée des canaux

• Détection de Direction : Détecte la direction de rotation de deux marques de déclenchement, avec un décalage de phase.

• Détection de la différence de vitesse : Mesure la différence entre la vitesse de deux roues de déclenchement, réglable en RPM

---
