900U01-0100

Aperçu

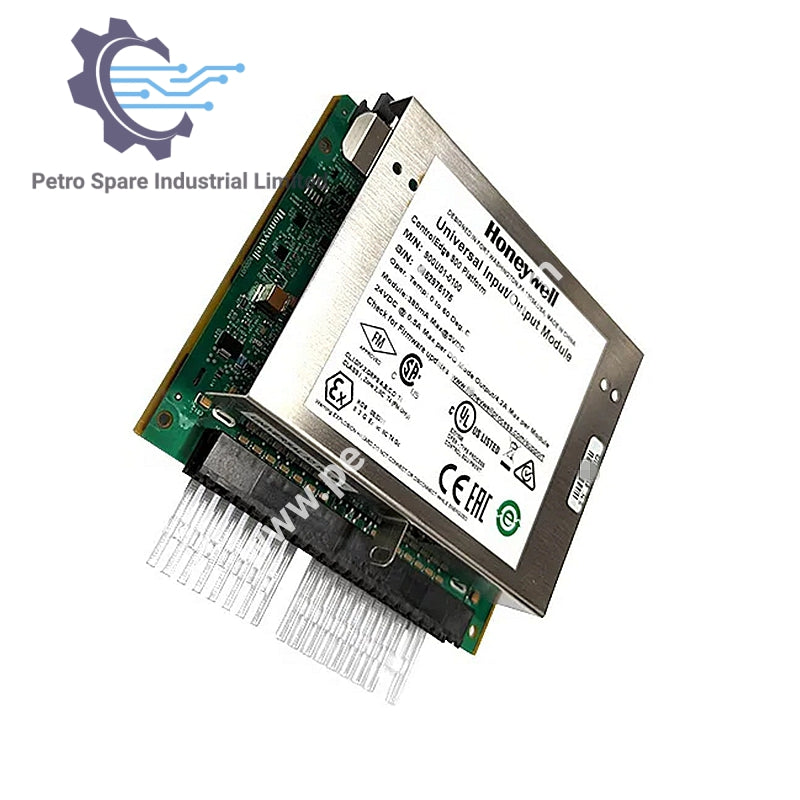

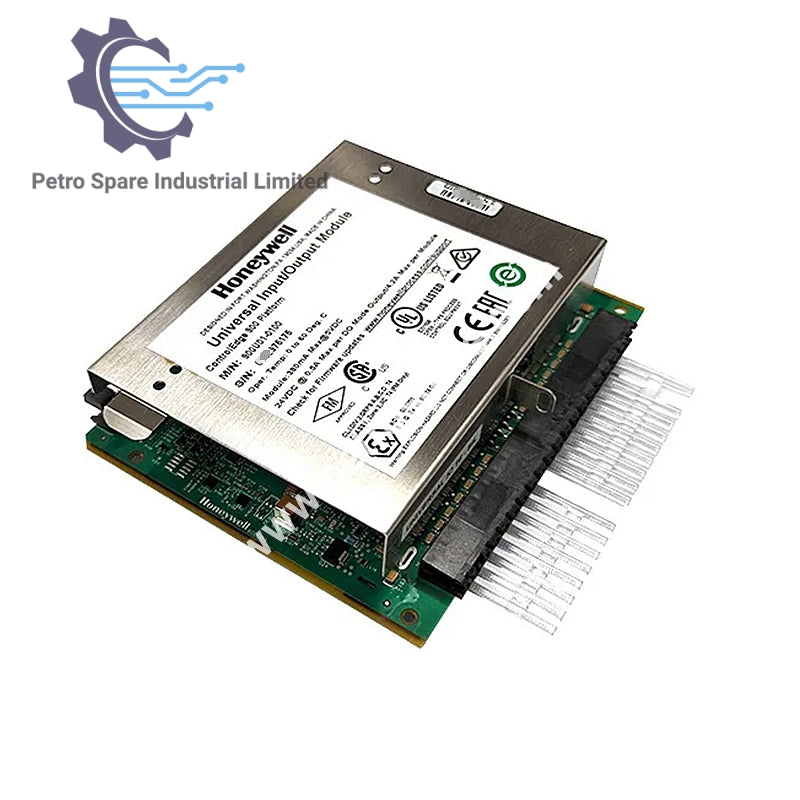

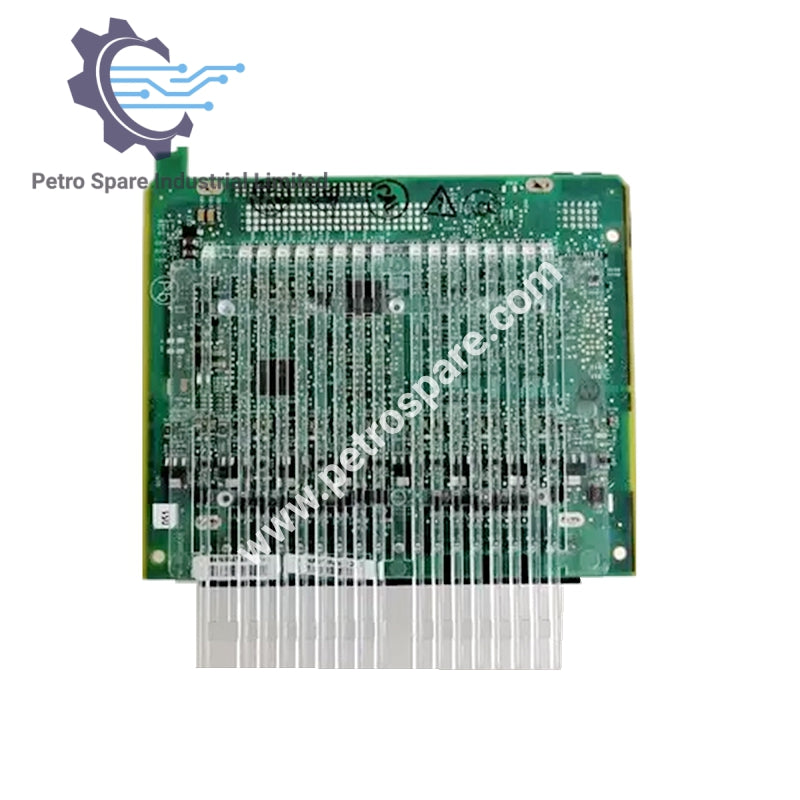

Le 900U01-0100 est un module d'entrée/sortie universel Honeywell avec 16 canaux non redondants ou 14 canaux redondants.

Configuration

• Configuration UIO non redondante : 16 canaux (Isoler au rack)

• Configuration UIO redondante : 14 canaux (Isoler au rack)

Isolation et Protection

• Isolation Galvanique : 1,5 kV CC (Module au Rack)

• ESCP (Protection Électronique Contre les Courts-Circuits) : 620 mA réinitialisable par canal

• Protection : Un courant excessif sur un canal n'impacte pas les autres canaux.

Caractéristiques Électriques

• Tension d'alimentation du champ : 24V CC (Typique), 22V CC (Min), 27V CC (Max)

• Charge : Max 4,2 Ampères par module, 500 mA par canal

• Type d'entrée : Courant (appareils à 2, 3 ou 4 fils), avec support HART

Performance

• Canaux d'entrée:

• Configuration UIO non redondante : 16 max par module (avec ou sans détection de fil ouvert)

• Configuration UIO redondante : 14 max par module (avec détection de fil ouvert)

• Résolution du convertisseur A/D : 16 bits

• Plage d'entrée : 0 à 20 mA ou 4 à 20 mA (Remarque : 0 à 20 mA non disponible pour UIO redondant)

• Crosstalk (dc à 60 Hz): 58 dB (canal à canal)

• Impedance d'entrée : 250 Ω nominal

• Tension d'entrée maximale : 0 ~ 30V (toute entrée référencée à la masse, sans dommage)

Précision et Conditionnement

• Précision du matériel:

• 0,1 % de l'échelle complète (à 23,5 ± 2 °C)

• 0,25 % de l'échelle complète (-40 à 70 °C)

• Conditionnement de l'alimentation du champ de l'émetteur : Courant limité à 24 mA

• Filtre d'entrée : Passe-bas du premier ordre 100 Hz Max

• Connexion Multi-drop HART : Un appareil par canal

---
