167699-02

Aperçu

• modèle: 167699-02

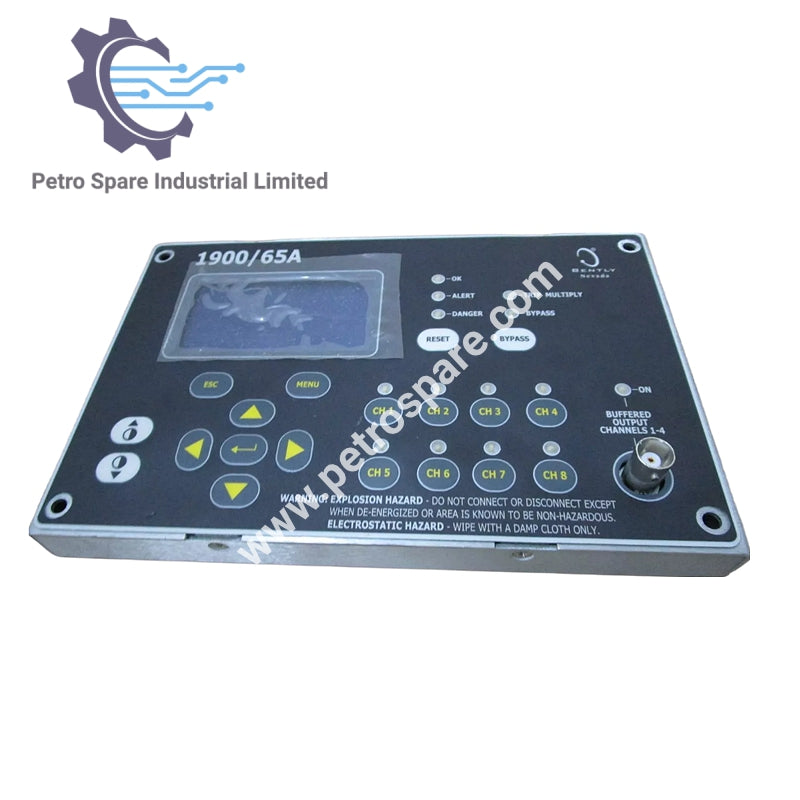

• Type : Module d'affichage pour 1900/65A
• Fabricant : Bently Nevada
• Produit : Interface Opérateur

Caractéristiques physiques

• Dimensions :
  • Longueur : 196,9 mm
  • Largeur : 149,4 mm
  • Hauteur : 32,8 mm
• Poids : 0,40 kg

Affichage et indicateurs

• Affichage : Écran à cristaux liquides (LCD) avec rétroéclairage
• Indicateurs:
  • LED OK : Indique le bon fonctionnement du moniteur
  • LED d'alerte : Indique une condition d'alerte
  • LED de danger : Indique une condition de danger
  • LED de contournement : Indique que le moniteur est en mode de contournement
  • Trip Multiply LED : Indique que le moniteur est en mode Trip Multiply
  • LED du canal : Indique que le canal est actif

Sorties tamponnées

• Impédance de sortie : 550 Ω
• Largeur de bande:
  • 40 kHz minimum (Module d'affichage directement connecté au moniteur)
  • 8 kHz minimum (75 mètres ou 250 pieds de câble)

Montage et Fonctionnalité

• Distance de Montage : L'écran peut être monté jusqu'à 75 mètres (250 pieds) du Module Moniteur.
• Fonctionnalité:
  • Permet au 1900/65A de fonctionner comme un package autonome
  • Prend en charge un affichage/clavier optionnel pour visualiser les informations de chaîne et effectuer des modifications mineures de configuration.

---
