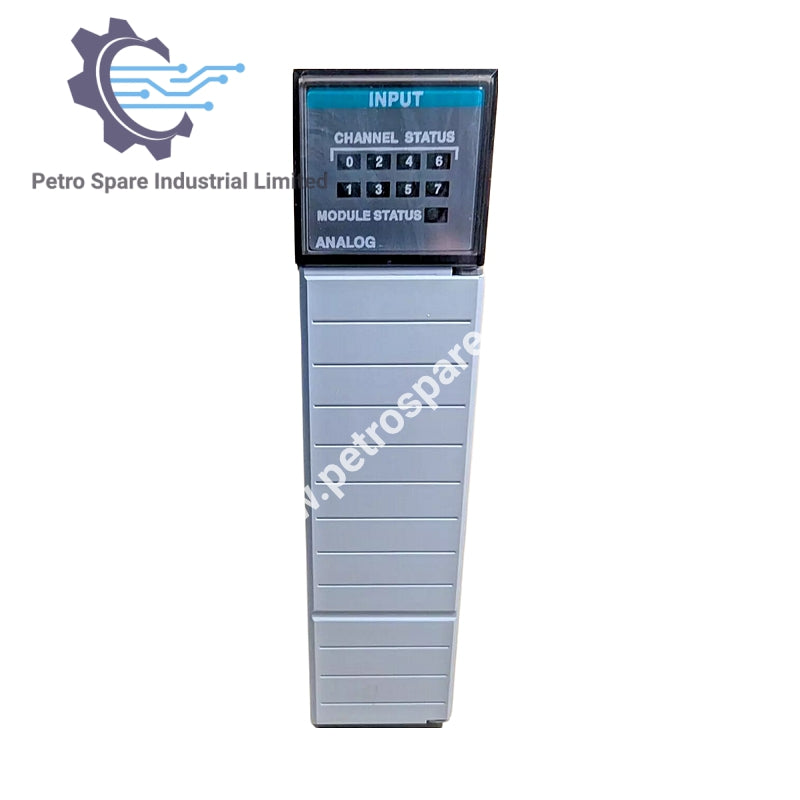

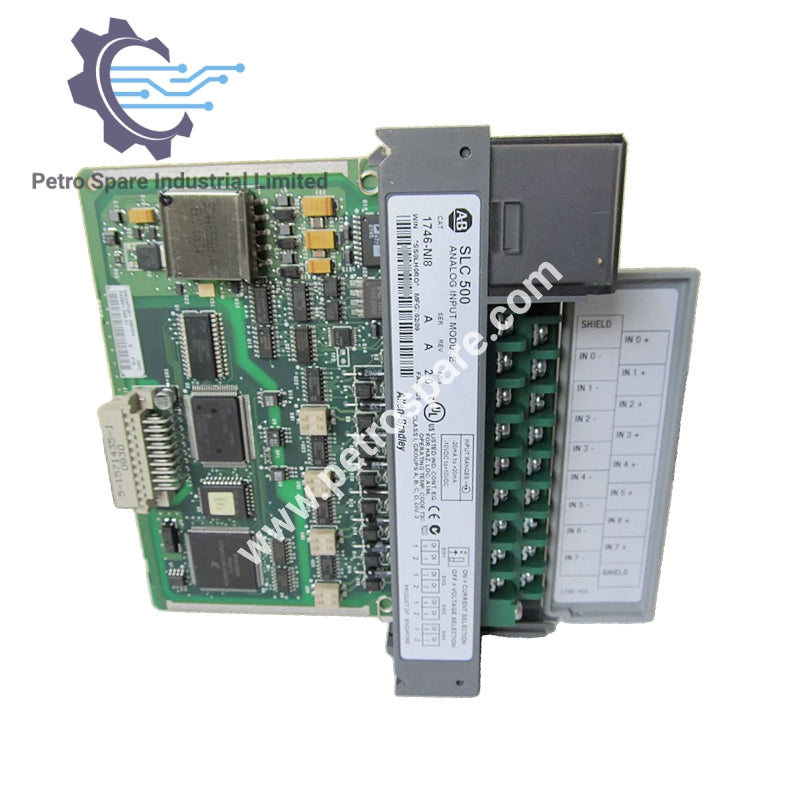

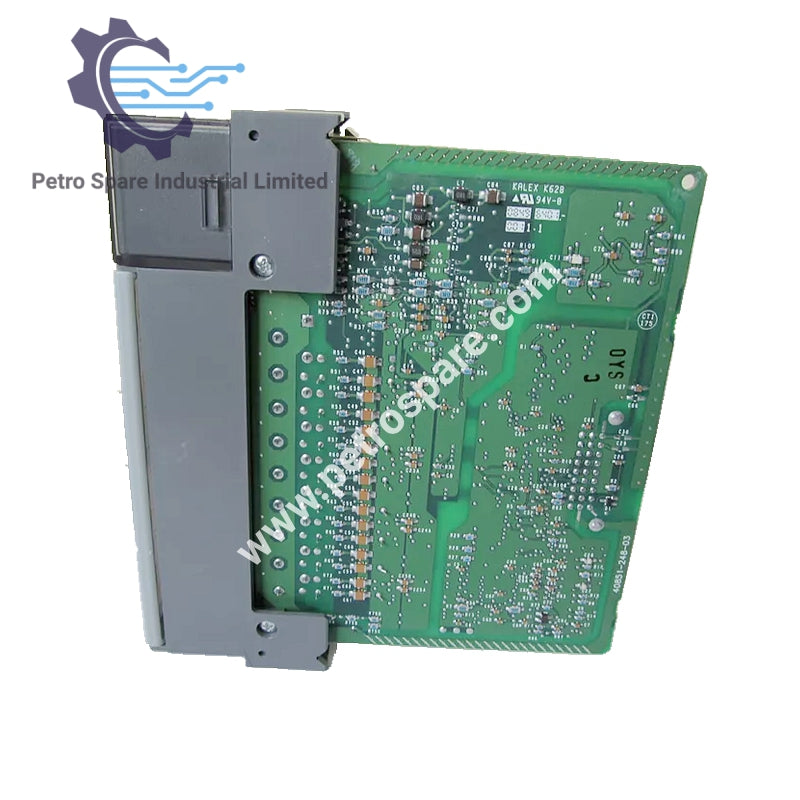

1746-NI8

Aperçu

• Numéro de modèle: 1746-NI8
• Marque : Allen-Bradley
• Type : Module d'entrée analogique SLC 500

Consommation de courant

• Courant de la carte arrière : 200 mA à 5V CC, 100 mA à 24V CC
• Consommation d'énergie : 3,4 W maximum (1,0 W @ 5 V CC, 2,4 W @ 24 V CC)

Détails de l'entrée

• Nombre de canaux : 8 (isolé du plan de fond)
• Emplacement I/O : Tout emplacement de module I/O sauf l'emplacement 0
• Conversion A/D : Approximation successive, condensateur commuté
• Filtrage d'entrée : Filtre numérique passe-bas avec des fréquences de filtre programmables
• Filtrer les fréquences : 1 Hz, 2 Hz, 5 Hz, 10 Hz, 20 Hz, 50 Hz, 75 Hz

Performance de rejet

• Rejet en mode normal : Fournie par un filtre passe-bas
• Rejet en mode commun :
  • ≥ 75 dB à CC
  • ≥ 100 dB à 50/60 Hz

Calibration et Isolation

• Calibration : Autocalibration continue
• Isolement:
  • 50V CC en continu entre les entrées analogiques et le plan de masse
  • 530V CA et 750V CC de résistance aux impulsions pendant 1 seconde

Plage de tension

• Tension de mode commun : ±10,5V (21V maximum entre deux bornes quelconques)

---
