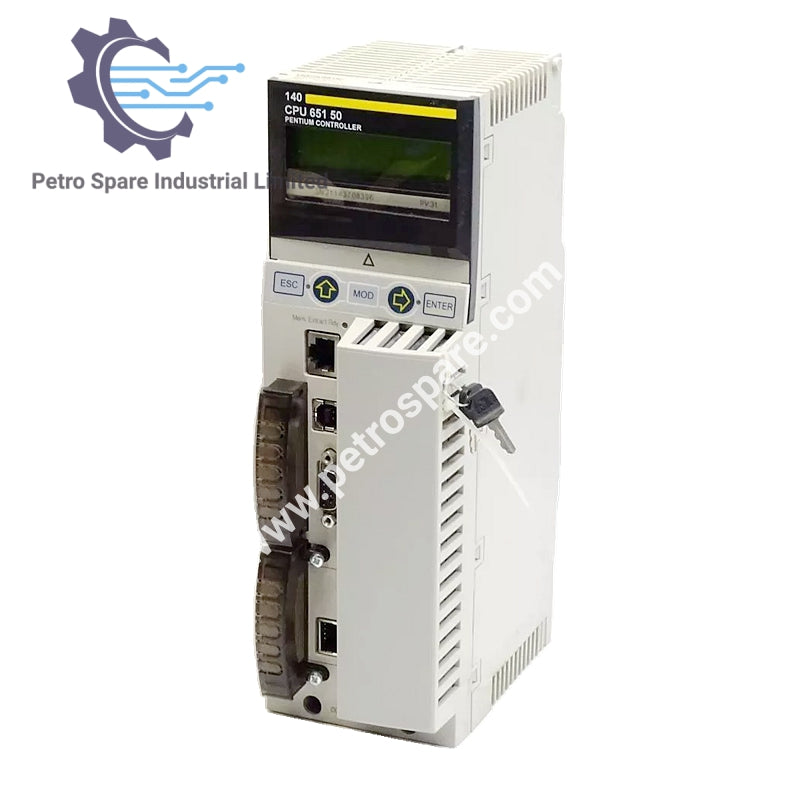

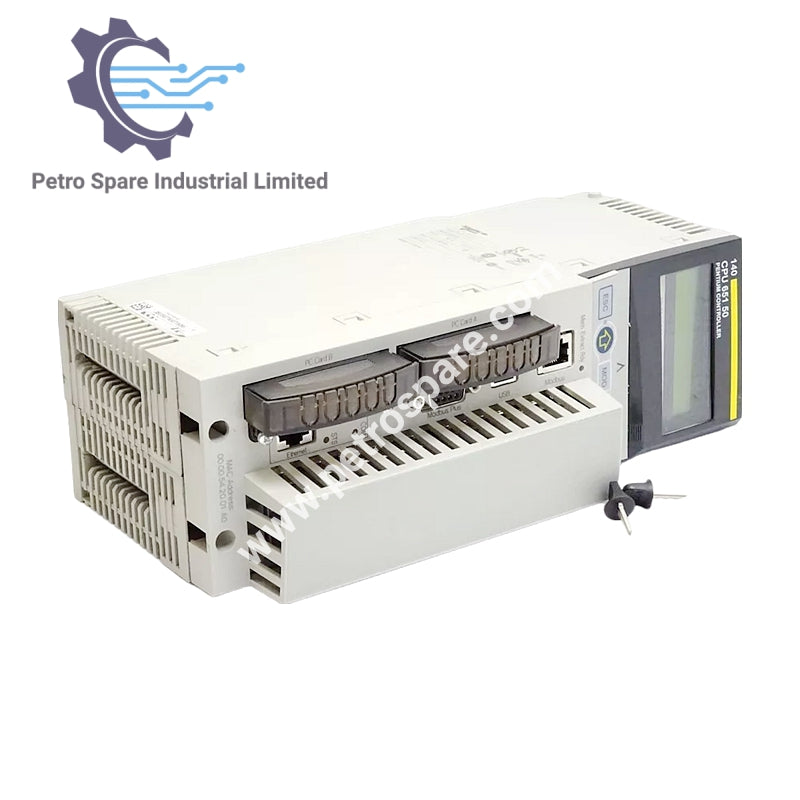

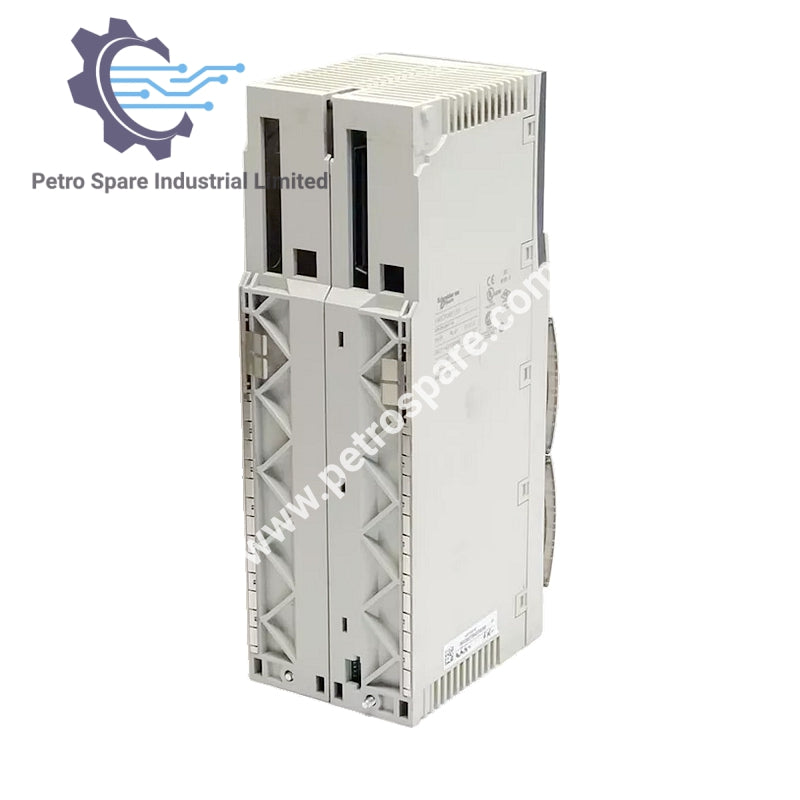

140CPU65150

Description

• Nom du produit : 140CPU65150
• Plateforme : automatisation Modicon Quantum
• Type : processeur Unity

Caractéristiques

• Fréquence d'horloge : 166 MHz
• Nombre d'emplacements : 10, 6, 2, 16, 4
• Nombre de racks : 2 racks locaux
• Stations I/O Distribuées : 63 stations (1 rack, 3 réseaux Modbus Plus)
• Stations I/O à distance : 31 (I/O à distance S908, I/O à distance Ethernet Quantum, I/O à distance Ethernet X80)

Capacités d'entrée/sortie

• Entrées/Sorties Discrètes : Illimitées (local, E/S distante Ethernet), 8000 entrées/sorties (distribuées, Modbus Plus), 31744 entrées/sorties (distantes)
• Entrées/Sorties analogiques : Illimitées (local, I/O distant Ethernet), 1984 entrées/sorties (I/O distant S908), 500 entrées/sorties (distribuées, Modbus Plus)

Fonctionnalités de l'application

• I/O spécifique : Horodatage, compteurs, entrées d'interruption haute vitesse, lien série
• Services de communication : routage Ethernet

Ports de communication

• Connexions intégrées : 1 Modbus Plus, 1 Ethernet TCP/IP, 1 Modbus, 1 USB
• Modules optionnels : Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max

Performance

• Temps d'exécution : Point fixe : 0,045–0,06 µs, Booléen : 0,0525–0,075 µs, Point flottant : 0,48–0,56 µs
• Instructions par ms : 15 Kinst/ms (100 % Booléen), 20 Kinst/ms (65 % Booléen, 35 % numérique)

Mémoire et tâches

• RAM interne : 768 Ko
• Mémoire extensible : 7168 kB de stockage de programme (PCMCIA), 8 Mo de stockage de fichiers (PCMCIA)
• Structure de l'application : 1 tâche maître cyclique/périodique, 1 tâche rapide périodique, 128 tâches d'interruption I/O, 32 tâches d'interruption de minuterie, 4 tâches auxiliaires

Exigences d'alimentation

• Courant du bus : 2160 mA

Indicateurs et Connexions

• Signalisation locale : LED verte (activité Ethernet), LED rouge (collision Ethernet)
• Connexions Électriques : Connecteurs RJ45 pour réseaux Ethernet et Modbus, connecteur SUB-D 9 pour Modbus Plus

---
