GJR5253100R0160

Aperçu

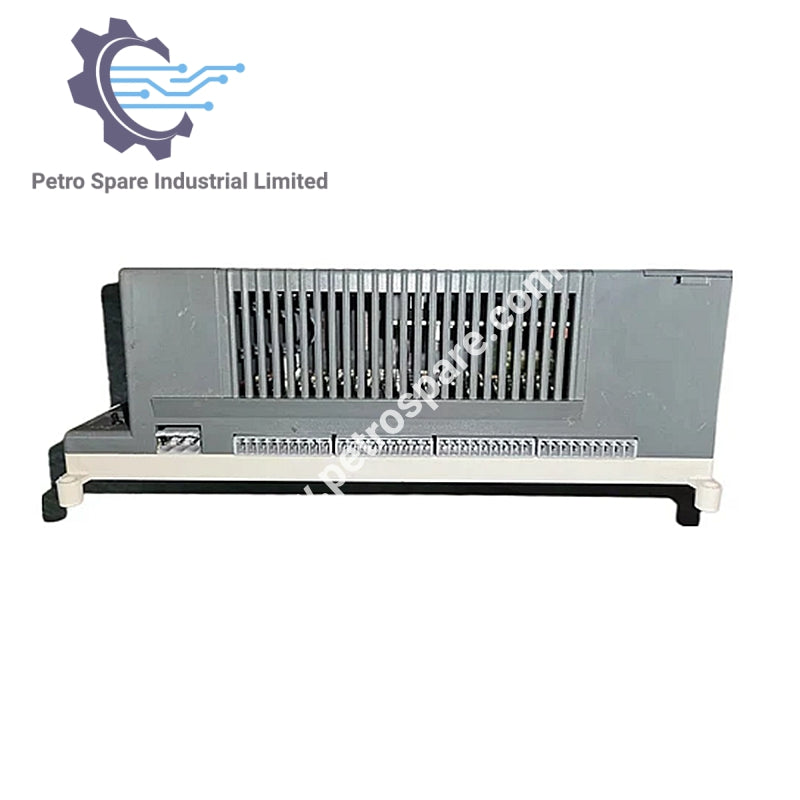

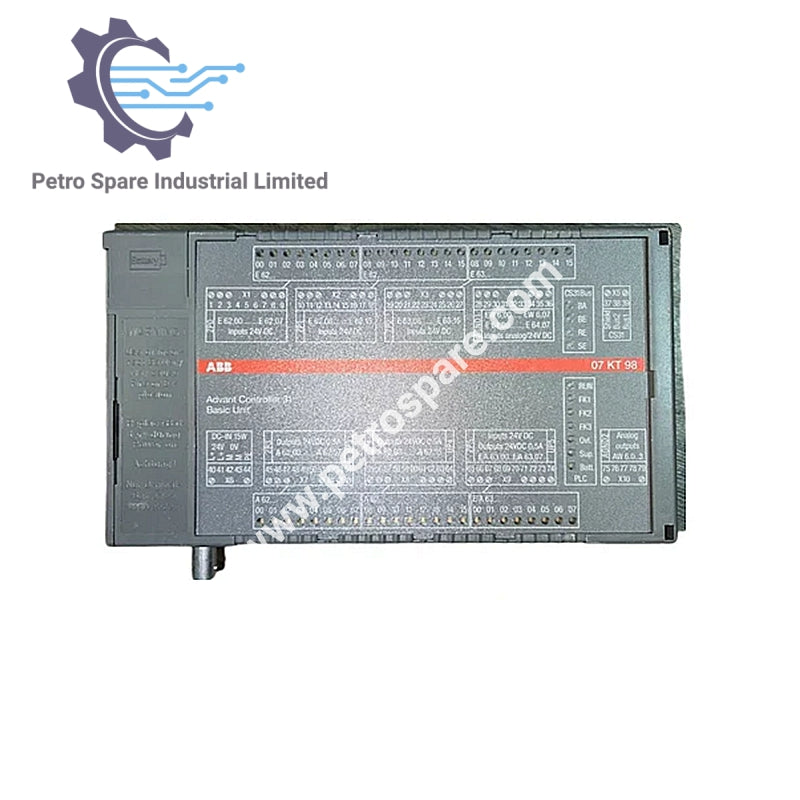

ABB GJR5253100R0160 07 KT 98 L'unité de base est une unité de contrôle polyvalente et puissante conçue pour l'automatisation industrielle, offrant de nombreuses options d'E/S, des compteurs haute vitesse et des configurations mémoire avancées.

Informations générales

• Modèle : GJR5253100R0160

• Série : Advant Controller

Configuration des E/S

• Entrées numériques : 24

• Sorties Transistor Numériques : 16

• E/S numériques : 8

• Entrées analogiques : 8

• Sorties analogiques : 4

• Extension d'E/S :

• Jusqu'à 992 entrées numériques

• Jusqu'à 992 sorties numériques

• 224 canaux d'entrée analogique

• 224 canaux de sortie analogique

• Max. 31 modules distants

Communication

• Interfaces série : 2 (pour la programmation ou la connexion à la communication homme-machine)

• Interface parallèle : 1 interface spéciale pour processeur de communication (pour la mise en réseau avec d'autres systèmes de bus)

Mémoire

• Flash EPROM : 1 MB programme + 128 kB données utilisateur

• SRAM : 256 kB RETAIN

• DRAM : 1 Mo programme + 1 Mo données utilisateur

Horloge en temps réel

• Résolution : 1 seconde

Compteur à grande vitesse

• Nombre de modes de fonctionnement : 7

• Plage de comptage : -32768 à +32767 (entier signé 16 bits)

• Fréquence de comptage : Max. 50 kHz

Performance

• Temps de traitement : 0,07 ms/kB programme (65 % bits, 35 % mots)

• Timers logiciels : Un nombre quelconque, avec des temps de retard allant de 1 ms à 24,8 jours

• Blocs logiciels de compteur Up/Down : N'importe quel nombre

---
