6ES7421-1BL01-0AA0

Descripción general

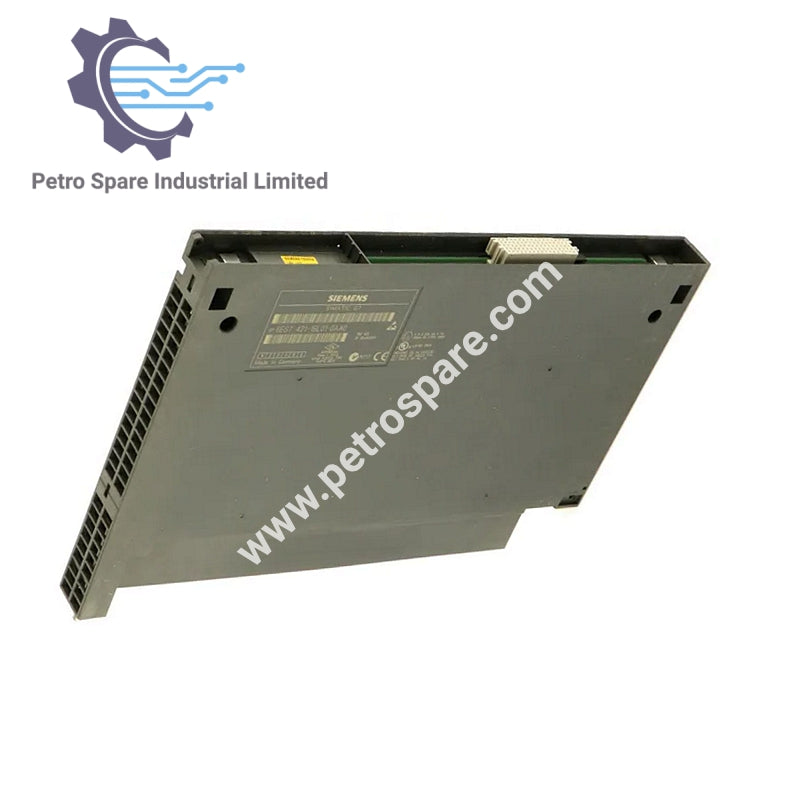

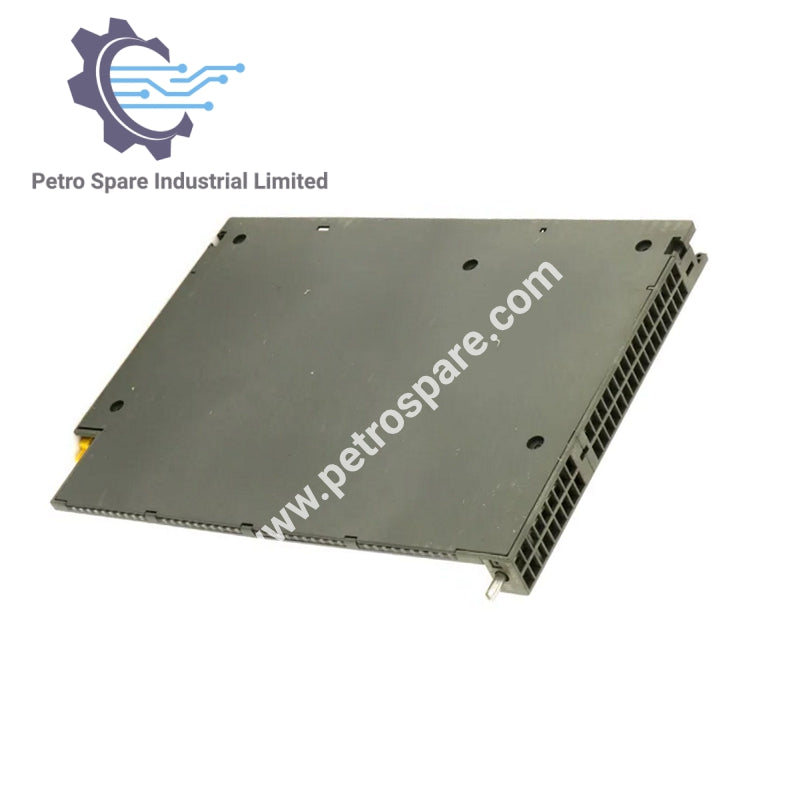

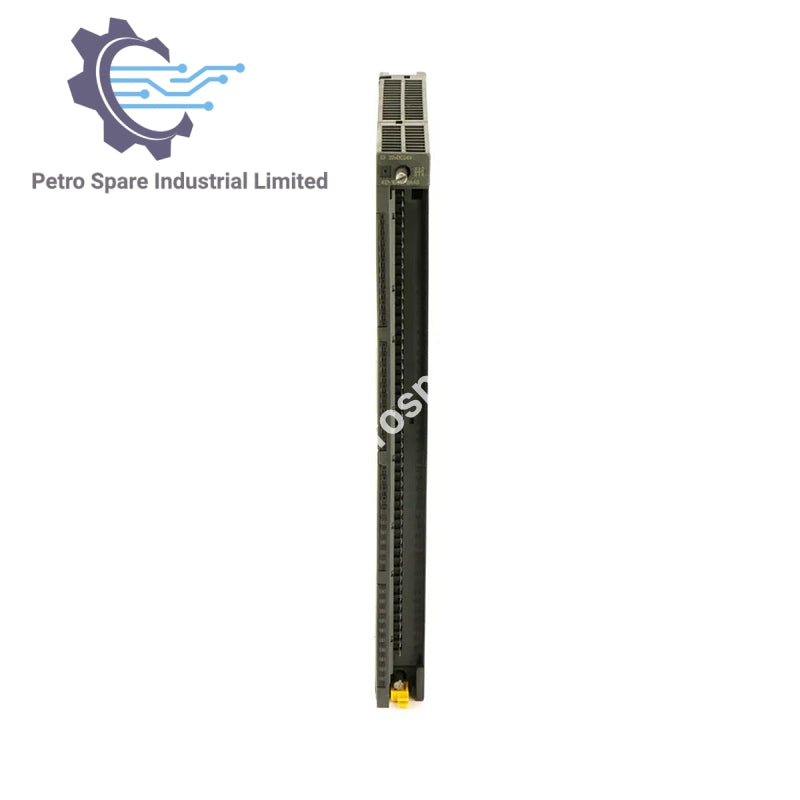

6ES7421-1BL01-0AA0 es un módulo de entrada digital SIMATIC S7-400, SM 421, con 32 entradas digitales aisladas (24 V CC).

Presupuesto

• Corriente de entrada (del bus de placa posterior): Máx. 20 mA
• Pérdida de potencia: Típ. 6 W

Entradas digitales

• Número de entradas digitales: 32
• Característica de entrada: Según IEC 61131 Tipo 1
• Entradas controlables simultáneamente: 32
• Tensión de entrada:
  • Valor nominal: 24 V CC
  • Señal "0": -30 V CC a +5 V CC
  • Señal "1": 13 V CC a 30 V CC
• Corriente de entrada:
  • Para la señal "0" (corriente de reposo máxima permisible): 1.3 mA
  • Para la señal "1" (típ.): 7 mA

Retraso de entrada

• De "0" a "1": Mín. 1.2 ms, Máx. 4.8 ms
• De "1" a "0": Mín. 1.2 ms, Máx. 4.8 ms

Longitud del cable

• Blindado: Máx. 1,000 m
• Sin blindaje: Máx. 600 metros

Dimensiones

• Ancho : 25 mm
• Altura: 290 mm
• Profundidad: 210 mm

Peso

• Peso : Aprox. 500 g

---
