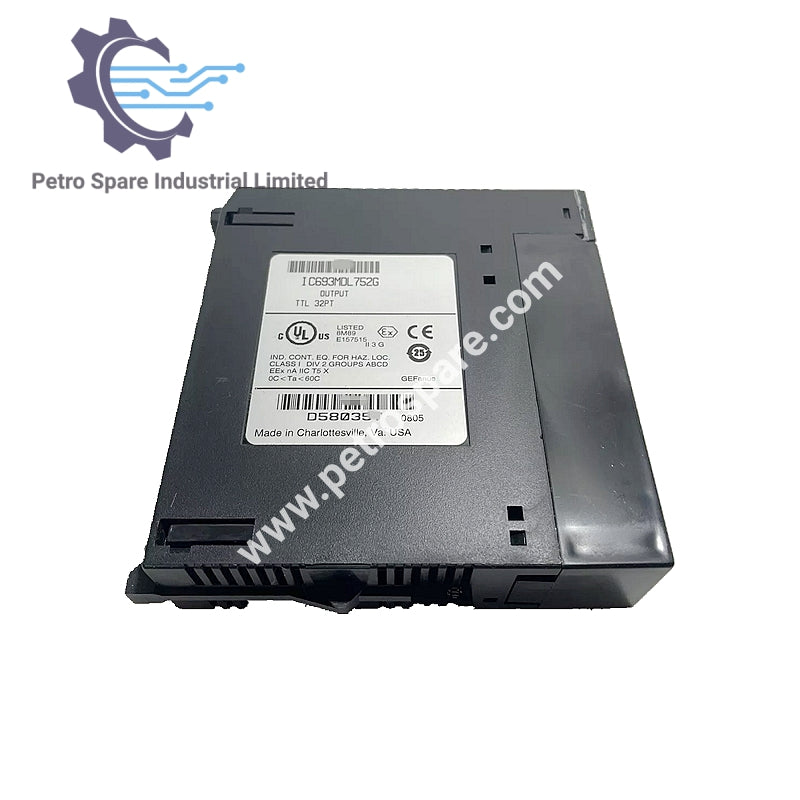

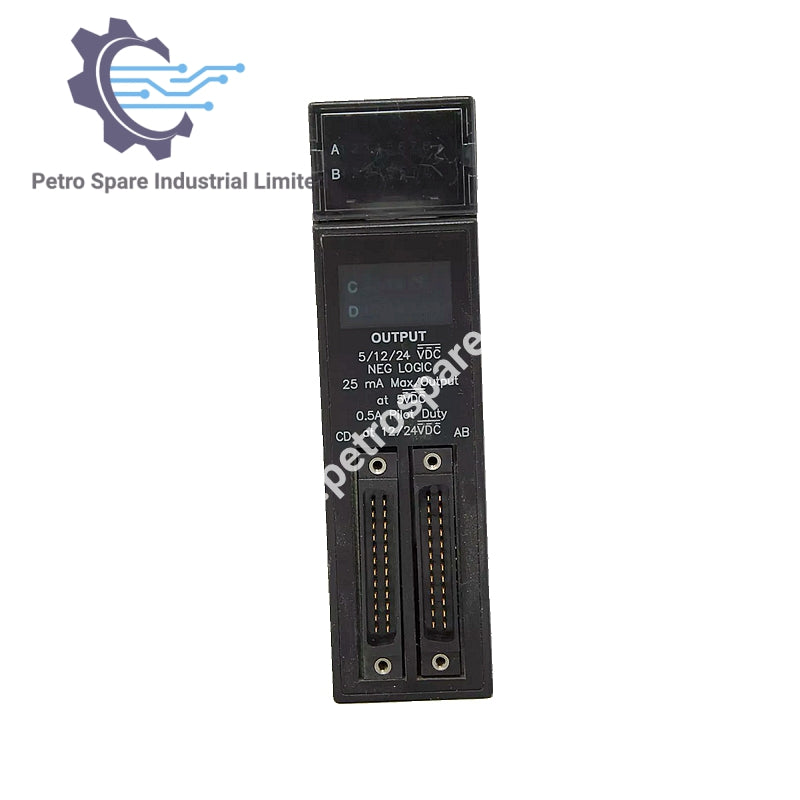

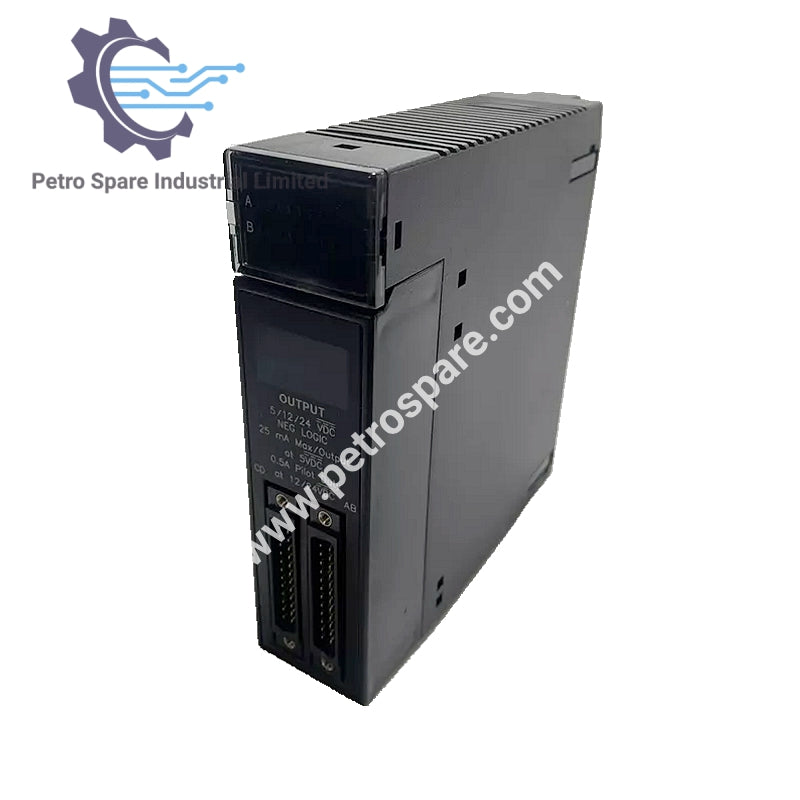

IC693MDL752

Descripción general

• Modelo: IC693MDL752

• Marca: GE Fanuc

• Tipo de Producto: Salida de Lógica Negativa, 32 Puntos

Información general

• Tensión nominal: 5V, y 12 a 24 voltios CC, lógica negativa (activo bajo)

• Rango de Voltaje de Salida:

• 4.75 a 5.25 voltios CC (modo TTL)

• 10.2 a 28.8 voltios CC (modo 12/24V)

• Salidas por Módulo: 32 (cuatro grupos de ocho salidas cada uno)

• Aislamiento:

• 1500 voltios entre el lado de campo y el lado lógico

• 250 voltios entre grupos

Corriente de salida

• Modo TTL: 25 mA por punto (máximo)

• Modo 12/24 V:

• 0.5 amperios por punto (máximo)

• 4 amperios como máximo por grupo

• 3 amperios como máximo por grupo de pin común

Características de Salida

• Corriente de arranque: 4.6 amperios durante 10 ms

• Estado activo (bajo activo): 0.4 voltios CC (máximo en modo TTL)

• Caída de Voltaje: 0.24 voltios DC (máximo en modo 12/24V)

• Corriente de fuga en estado apagado: 0.1 mA máximo

• Sobre el Tiempo de Respuesta: 0.5 ms máximo

• Tiempo de Respuesta Off: 0.5 ms máximo

Consumo de energía

• Poder interno:

• 260 mA (máximo) del bus de 5 voltios en el plano de conexión

• 12 mA (máximo) por grupo desde la fuente del usuario @ 5VDC (todas las salidas en el grupo ENCENDIDAS)

• 25 mA (máximo) por grupo desde la fuente del usuario @ 12VDC (todas las salidas en el grupo ENCENDIDAS)

• 44 mA (máximo) por grupo desde la fuente del usuario @ 24VDC (todas las salidas en el grupo ENCENDIDAS)

---
