140CRP81100

Descripción general

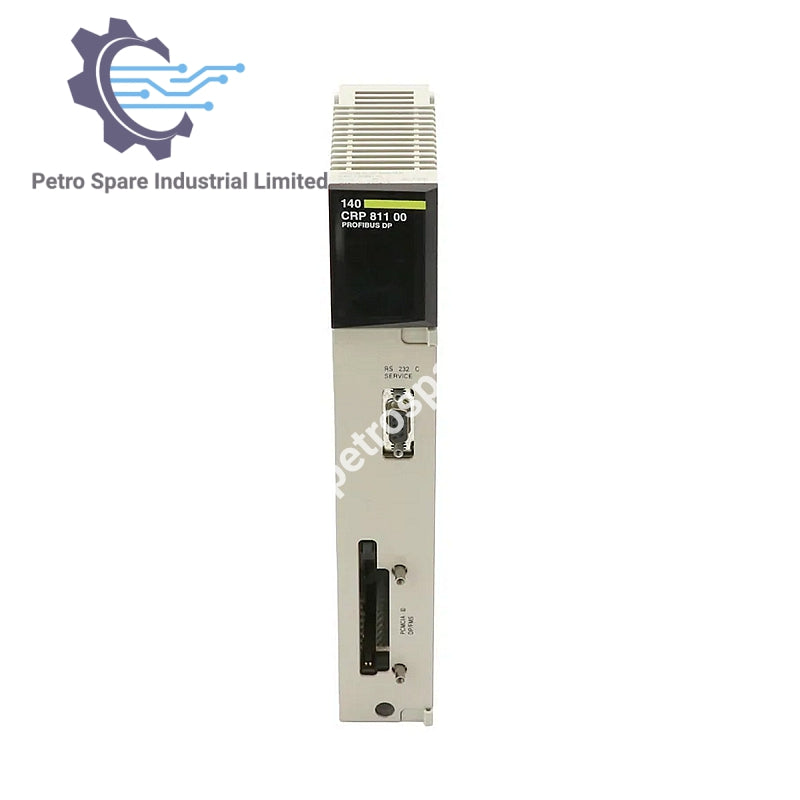

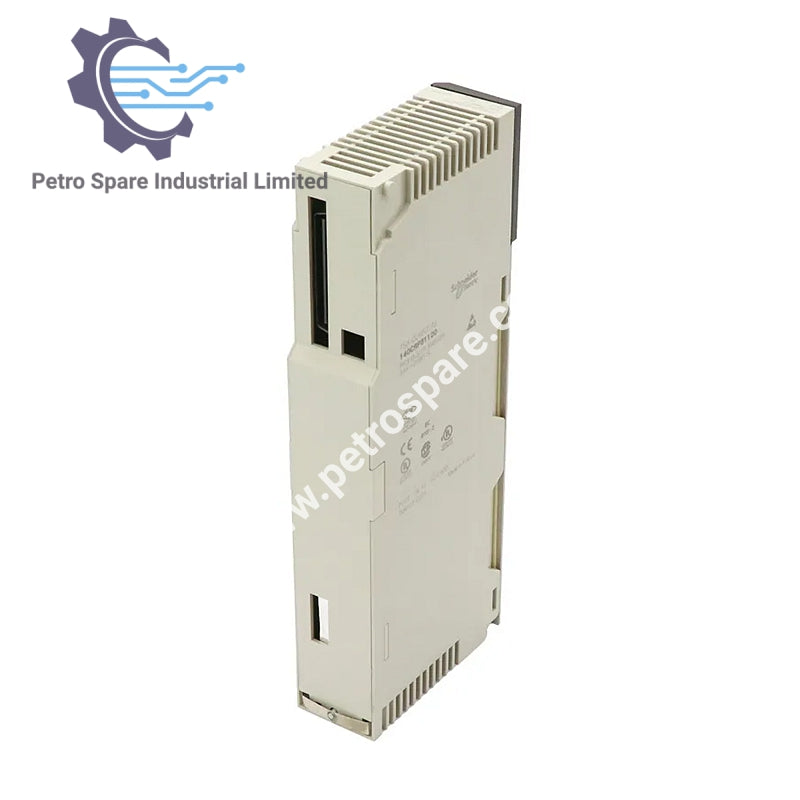

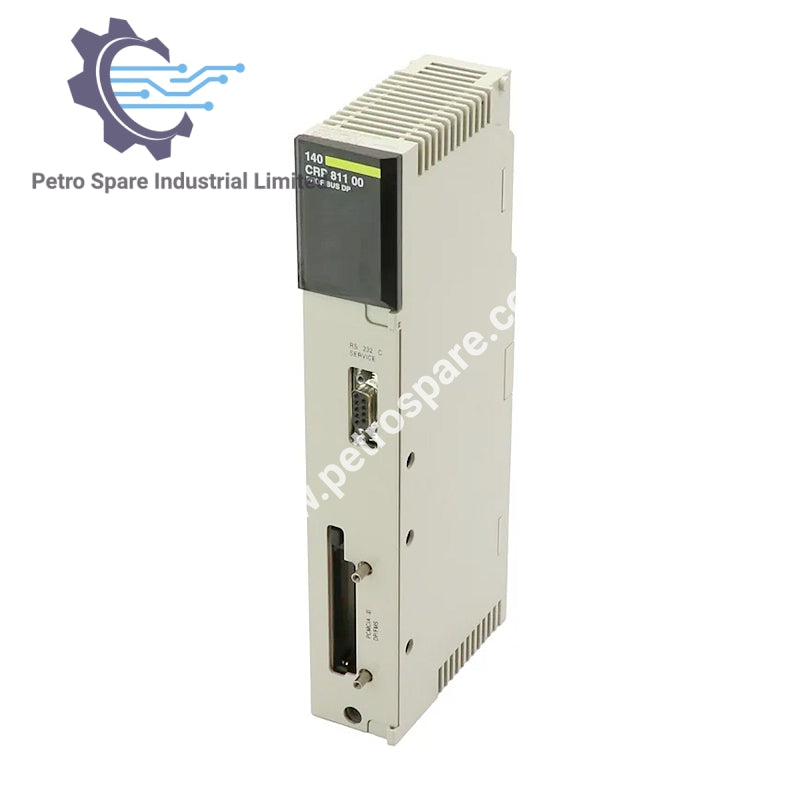

El 140CRP81100 es un módulo de comunicaciones Maestro Profibus DP de Schneider. Está diseñado para proporcionar comunicación de alta velocidad en sistemas de automatización, soportando hasta 32 nodos en el bus y ofreciendo tasas de transmisión de datos flexibles.

Requisitos de Potencia y Software

• Software de Programación: Modsoft versión 2.32 o superior, Concept versión 2.2 o superior

• Corriente del Bus Requerida: 1.2 A

• Dissipación de Potencia: 6.5 W

Interfaz de datos

• RS-232C: conector D de 9 pines, no aislado, cable apantallado, 3 m máx, 19.2 Kbps por defecto

• RS-485 Profibus: Hasta 12 Mbps

Especificaciones del autobús

• Máximo de nodos de bus: 32

• Longitudes de Bus y Tasas de Transmisión (para cable de 12 Mbps):

• Máx. 1.2 km a 9.6 Kbps

• Máx. 1.2 km a 19.2 Kbps

• Máx. 1.2 km a 93.75 Kbps

• Máx. 1.0 km a 187.5 Kbps

• Máx. 0.5 km a 500 Kbps

• Máx. 0.2 km a 1.5 Mbps

• Máx. 0.1 km a 3 Mbps

• Máx. 0.1 km a 6 Mbps

• Máx. 0.1 km a 12 Mbps

• Medios de Transmisión: Par trenzado apantallado

• Interfaz de Conexión: EIA RS-485

• Tipo de Nodo: Clase maestra 1

• Procedimiento de Acceso al Bus: Maestro/esclavo a esclavos del bus DP

• Procedimiento de Transmisión: Dúplex semidúplex

• Longitud del marco: Máx. 255 bytes

• Longitud de la Unidad de Datos: Máx. 246 bytes

• Seguridad de Datos: distancia de Hamming, HD = 4

• Direcciones de nodo: 1 ... 126

---
