IMCIS12

Descripción general

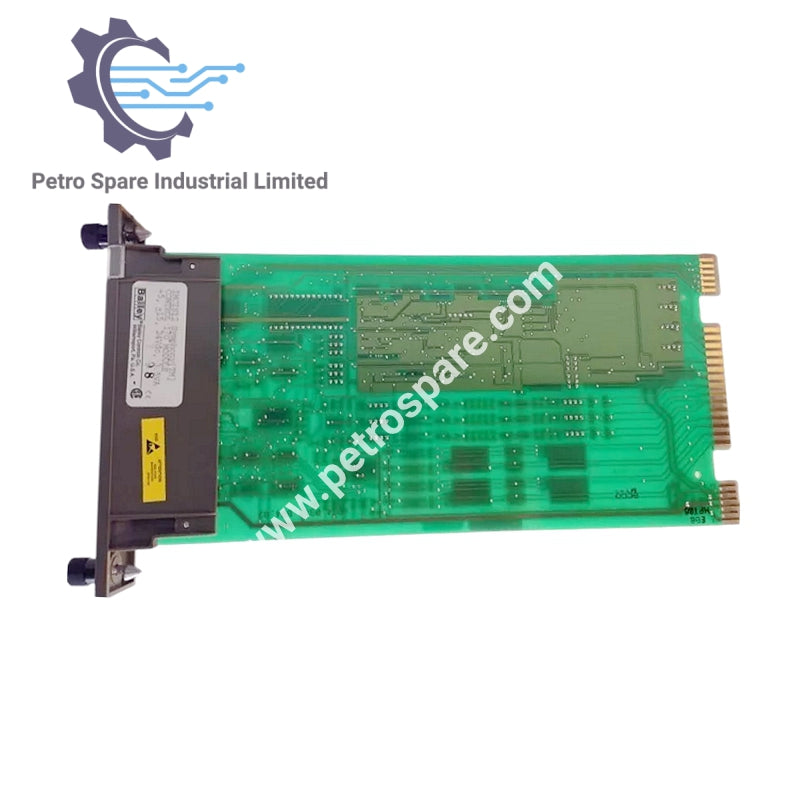

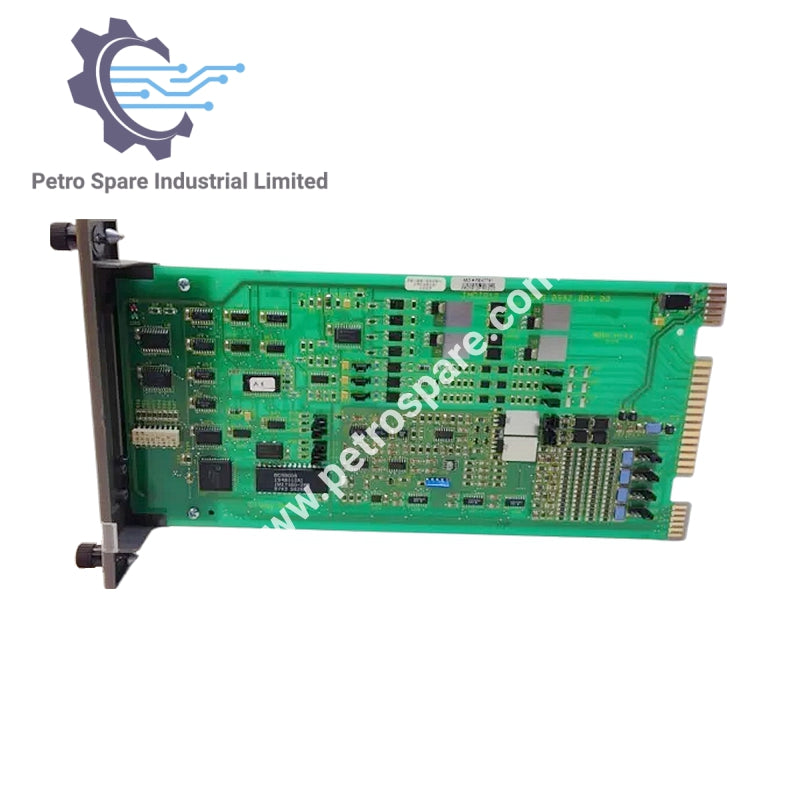

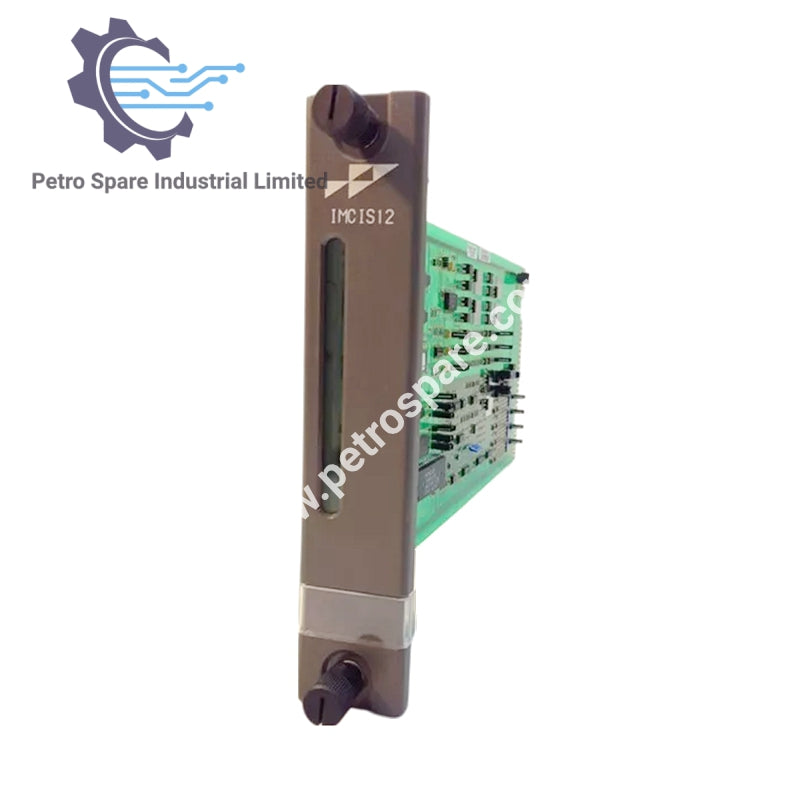

El IMCIS12 es un Módulo de Control I/O de ABB.

Requisitos de energía

• Voltaje:

  • 5 VCC (±5%)

  • +15 VDC (-2.5%, +5%)

  • -15 VDC (-5%, +2.5%)

  • +24 VDC (±10%) (suministrado a través del conector P3 de la unidad de terminación)

E/S analógica

• Entradas Analógicas: 4, 1-5 VDC (diferencial/terminación simple) o 4-20 mA

  • TU/TM Configurado para Aceptar:

    • 1 corriente alimentada o no alimentada (4-20 mA)

    • Voltaje de un solo extremo o diferencial (1-5 VDC)

  • Impedancia de Entrada: >1 MΩ

  • Tensión de Modo Común: ±10 VDC

  • Rechazo en Modo Normal: >76 dB a 50/60 Hz

  • Rechazo de Modo Común: 90 dB de DC a 60 Hz

  • Tiempo de Respuesta por Canal (cambio de paso del 100%): 2.4 seg al 95% del valor final

• Salidas analógicas:

  • 2, 4-20 mA o 1-5 VDC

  • Carga de Salida - Carga Actual: 600 Ω/600 mH (máximo)

  • Carga de Salida - Carga de Voltaje: >1 kΩ

  • Resolución D/A: 10 bits para salidas analógicas

---
