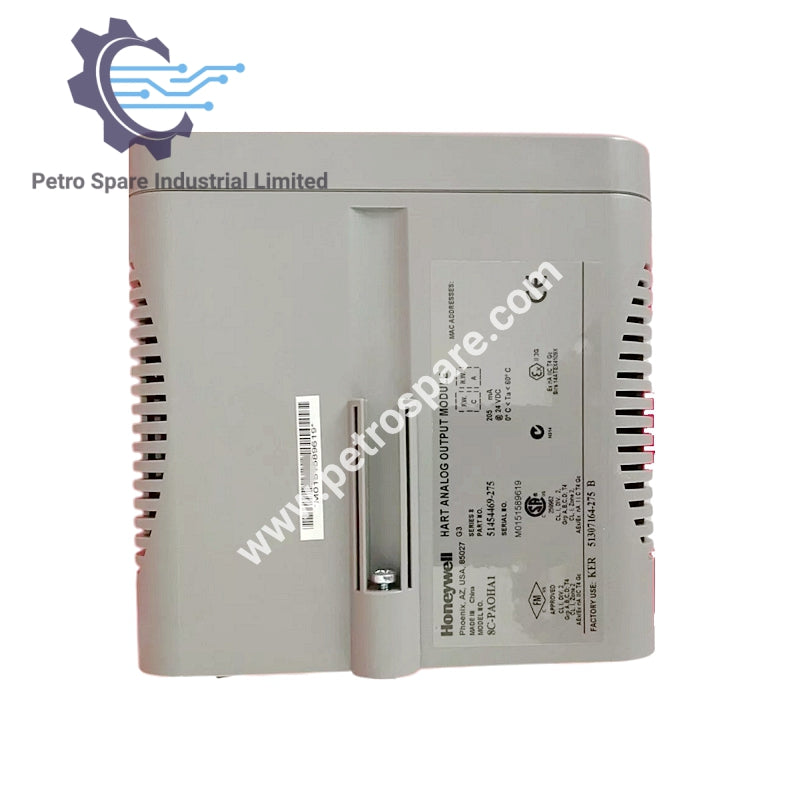

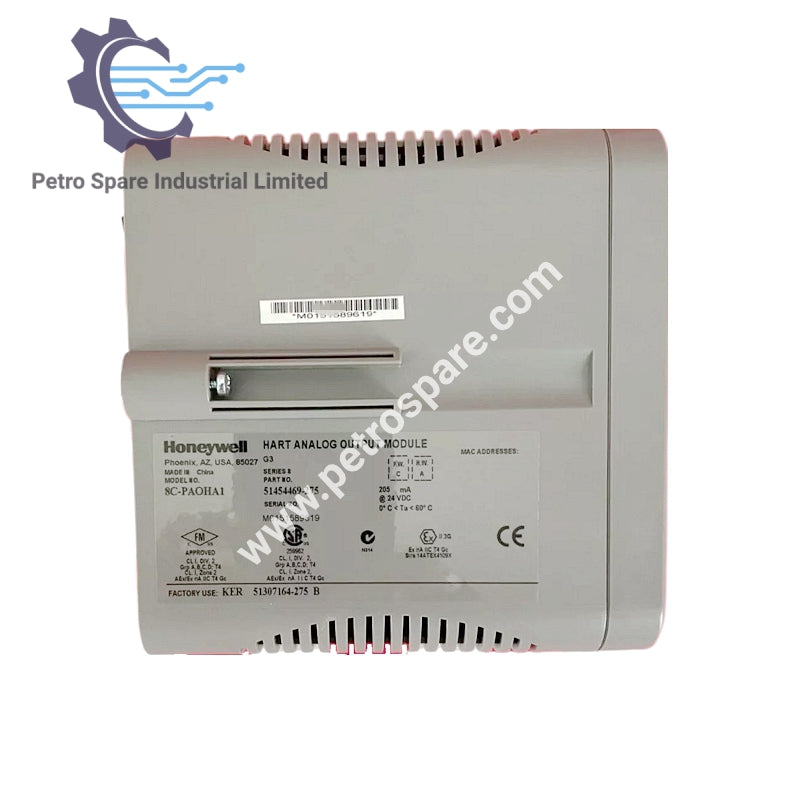

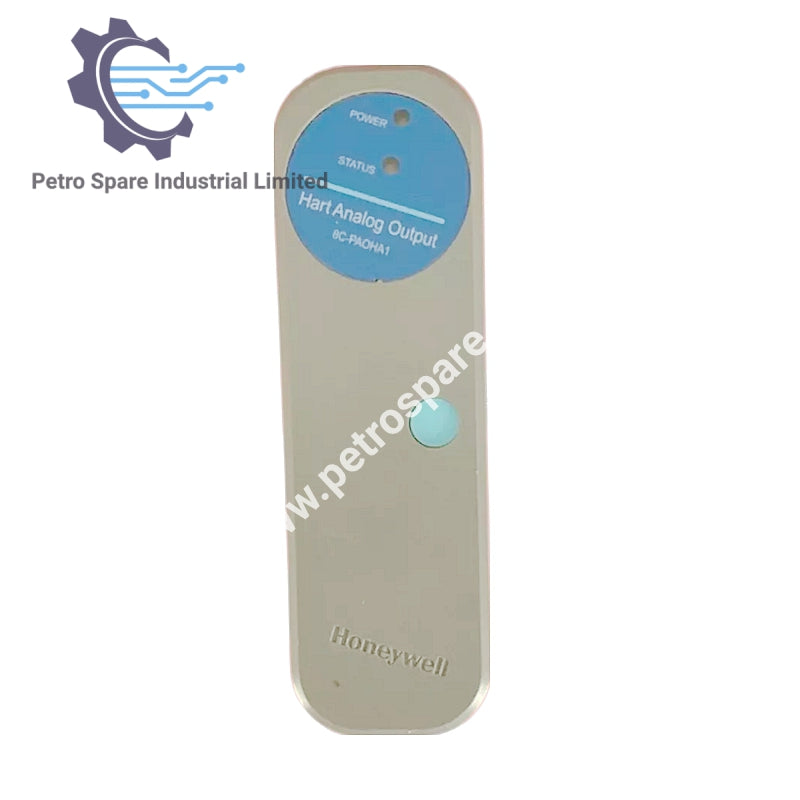

8C-PAOHA1 51454469-275

Descripción general

• Modelo: 8C-PAOHA1 51454469-275
• Tipo: Salida Analógica con HART
• Categoría: Módulo de Entrada / Salida
• Característica Especial: Módulo IOTA Recubierto

Especificaciones Eléctricas

• Tipo de salida: 4-20 mA
• Canales de salida: 16
• Ripple de Salida: < 100 mV pico a pico (a través de carga de 250 Ω)
• Deriva de la temperatura de salida: 0,005 % de la escala completa/°C
• Linealidad de la corriente de salida: ± 0,05 % del valor nominal de escala completa
• Resistencia de Carga: 50-800 Ω (suministro de 24 V = 22 VDC a 28 VDC)
• Clasificación de voltaje: 24 VCC
• Clasificación de corriente del módulo: 205 mA

Rendimiento y precisión

• Resolución: ± 0,05 % de la escala completa
• Precisión calibrada: ± 0,2 % de la escala completa (25 °C), incluida la linealidad
• Rango de corriente de salida directamente configurable: 2,9 mA a 21,1 mA
• Tensión de salida máxima conforme: 16 V (suministro de 24 V = 22 VDC a 28 VDC)
• Tensión máxima de circuito abierto: 22 V

Especificaciones de Respuesta y Tiempo

• Tiempo de Respuesta: Se estabiliza dentro del 1% del valor final en 80 ms (código de entrada DAC a salida)
• Separación (0 mA) de salida al campo en la conmutación: 10 ms como máximo (se aplica solo a redundancia)
• Extracción e inserción de módulos: Compatible con alimentación

---
