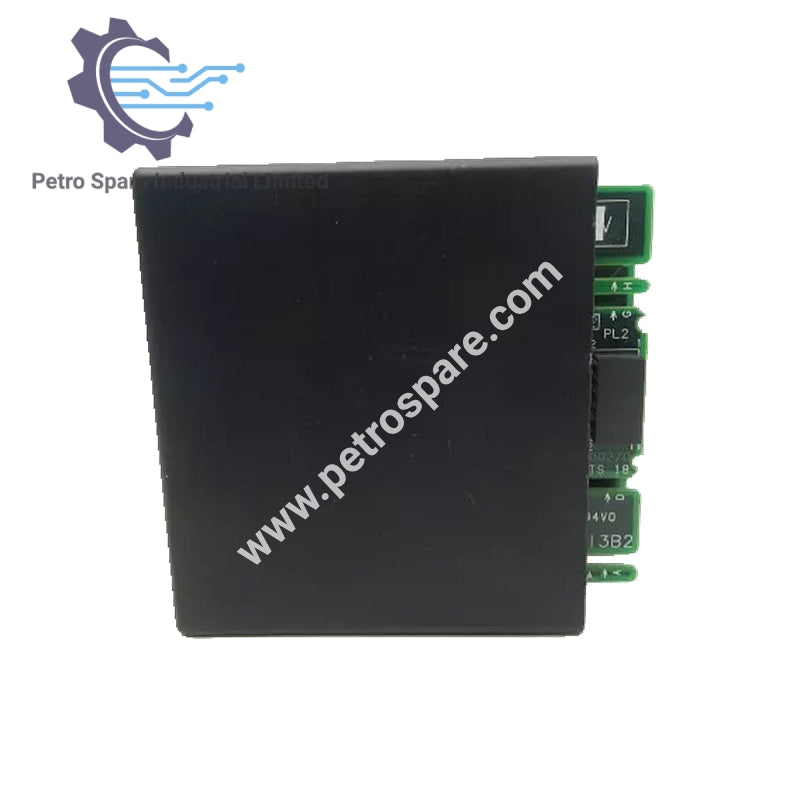

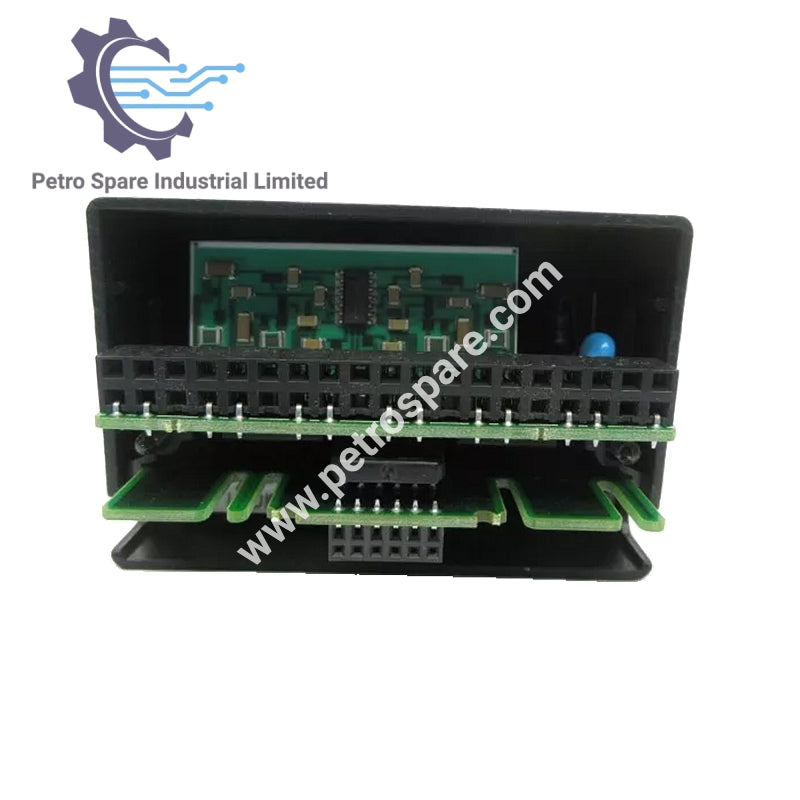

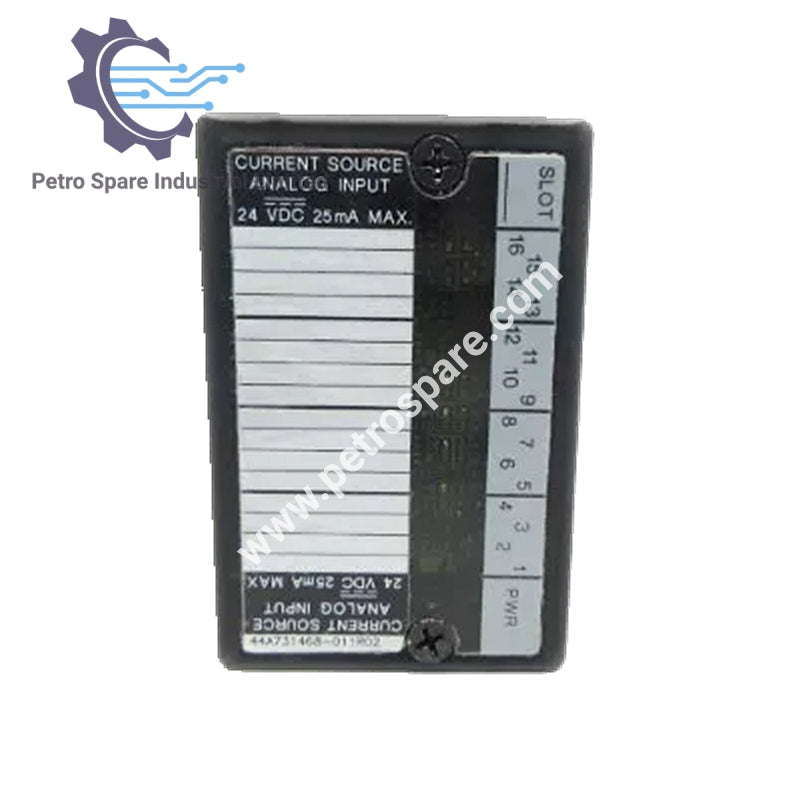

IC670ALG240

Descripción general

• Modelo: IC670ALG240
• Tipo: Módulo de Entrada de Fuente de Corriente Analógica
• Serie: Control de campo
• Marca: GE FANUC

Presupuesto

• Canales: 16
• Rango de corriente de entrada: 0-25 mA
• Señal de Entrada Nominal: 0-20 mA
• Configuración de cableado: de un solo extremo
• Frecuencia: 50/60 Hz
• Resolución: 16 bits
• Rango de señal de entrada: 0.0-20.48 mA
• Ondulación: 10% máx.
• Entrada de corriente máxima: 35 mA
• Rechazo de modo común: 86 dB
• Resolución de conversión ADC: 16 bits
• Filtro de hardware: RC de segundo orden
• Fuente de alimentación externa: 20-28 VDC
• Tensión nominal de alimentación: 24 VCC
• Corriente extraída de la fuente de alimentación BIU: 251 mA máximo
• Aislamiento de tierra a lógica: 1500 VCA durante 1 minuto; 250 VCA continuo
• Agrupación de entradas: Grupo único
• Cableado en Bucle: Transmisor de 2 hilos tipo ANSI 2; Transmisor de 3 hilos tipo ANSI 3

Características

• Entrada de Señal: Acepta señales de 0-20 mA y 4-20 mA
• Calibración: Calibración fácil con datos almacenados en memoria flash
• Diagnósticos: Alarmas por sobre rango, bajo rango y cable abierto
• Filtrado Avanzado: Filtro de entrada, filtro de línea y filtro de promediado
• Rechazo de Modo Común: 86 dB para una mejor precisión
• Rango de Temperatura: 0-55°C
• Fuente de alimentación: Requiere 20-28 VDC con un 10% de ondulación

Integración

• Compatibilidad del Sistema: Se integra fácilmente en una Unidad de Interfaz de Bus y en un rack de expansión.
• Interfaz de Dispositivo de Campo: Funciona con sensores de Presión, Nivel, Flujo y Temperatura
• Fuente de bucle de corriente: se requiere 20-28 VDC

---
