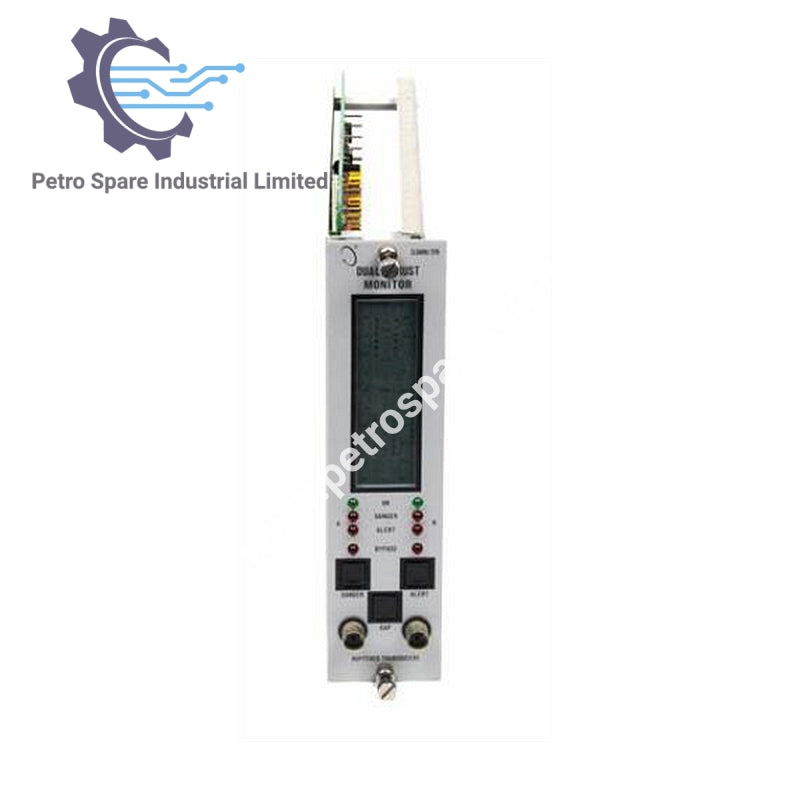

3300/20

Descripción general

• Modelo: 3300/20
• Tipo: Monitor de posición de doble empuje
• Fabricante: Bently Nevada

Entradas

• Señal: Acepta una o dos entradas de señal de sonda de proximidad.
• Impedancia de entrada : 10 kΩ.
• Sensibilidad :
  • Programable por el usuario para 200 mV/mil (8 V/mm) o 100 mV/mil (4 V/mm).

Fuerza

• Consumo Nominal: 1.5 vatios.

Acondicionamiento de señal

• Exactitud :
  • Dentro de ±0.33% de la escala completa típica,
  • ±1% máximo a +25°C (+77°F).

Salidas

• Salidas del Grabador:
  • Programable por el usuario para:
    • +4 a +20 mA,
    • 0 a -10 Vcc, o
    • +1 a +5 Vcc.
  • Las salidas son proporcionales a la escala completa del monitor programado.
  • Salidas de grabador independientes para cada canal.
  • Operación del monitor no afectada por cortocircuitos en las salidas del grabador.
• Precisión del Grabador (a +25°C / +77°F):
  • +4 a +20 mA: ±0,7 % de la señal, ±0,09 mA de compensación.
  • +1 a +5 Vdc: ±1.1% de la señal, ±10 mV de desplazamiento.
  • 0 a -10 Vdc: ±1.1% de la señal, ±15 mV de desplazamiento.
• Impedancia de Salida (salidas de voltaje): 100 Ω (resistencia de carga mínima: 10 kΩ).
• Cumplimiento de Voltaje (salidas de corriente): rango de 0 a +12 Vdc a través de la carga.
  • Resistencia de carga: 0 a 600 Ω al usar la opción de +4 a +20 mA.
• Salidas de transductor amortiguadas:
  • Un conector coaxial por canal en el panel frontal.
  • Una conexión de terminal por canal en el panel trasero.
  • Todos están protegidos contra cortocircuitos.
• Impedancia de Salida: 100 Ω.
• Tensión de Suministro del Transductor:
  • Programable por el usuario para -24 Vdc o -18 Vdc.
  • Corriente limitada en la placa de circuito del monitor individual.

Puntos de ajuste de alarma

• Alarmas: Ambas alarmas (Alerta y Peligro) son bidireccionales (normal y contraria).
• Ajuste:
  • Ajustable digitalmente del 0 al 100% de la escala completa.
  • Las alarmas son repetibles dentro del 0.39% de la escala completa después de ser configuradas.
  • Establecido dentro de la resolución LCD (±1.6%).

Físico

• Requisitos de Espacio: Una posición de rack (excepto para las posiciones 1 y 2, reservadas para la Fuente de Alimentación y el Monitor del Sistema).
• Peso: 1 kg (2.2 lbs.).

Diagrama de cableado de campo

---
