BMXDDI6402K

Descripción general

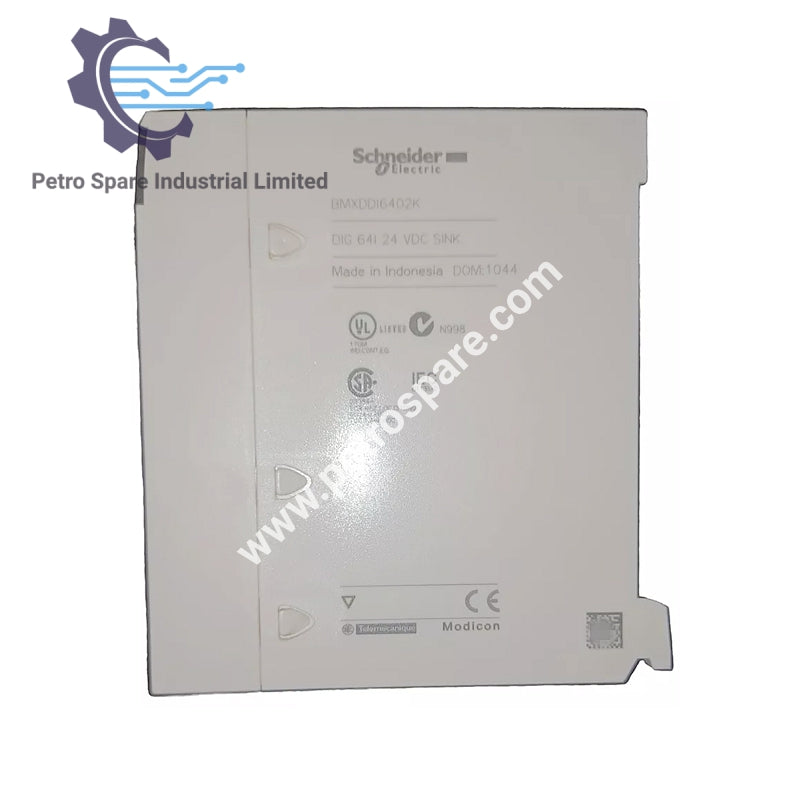

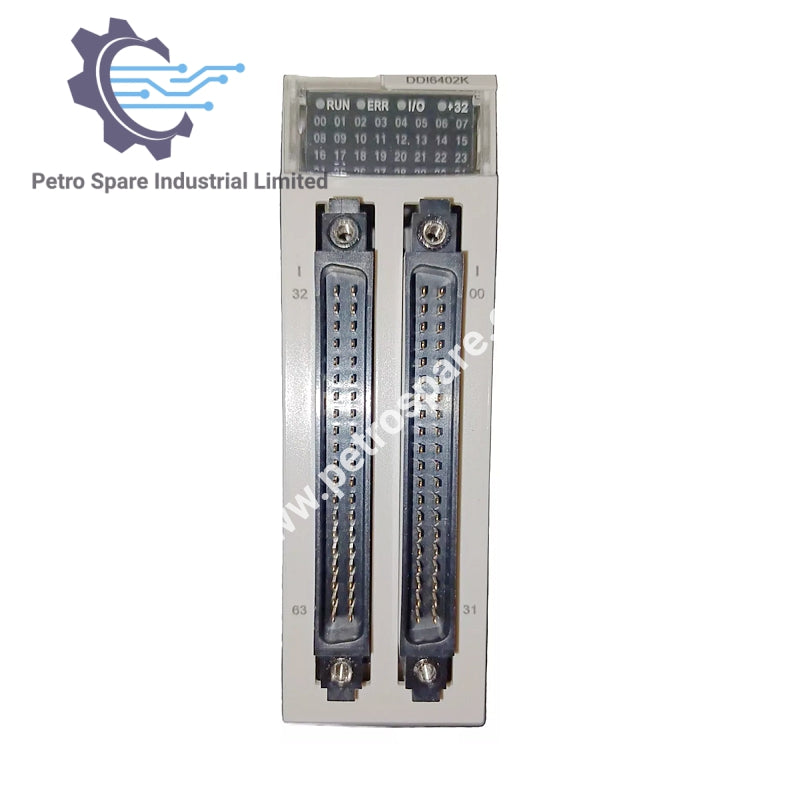

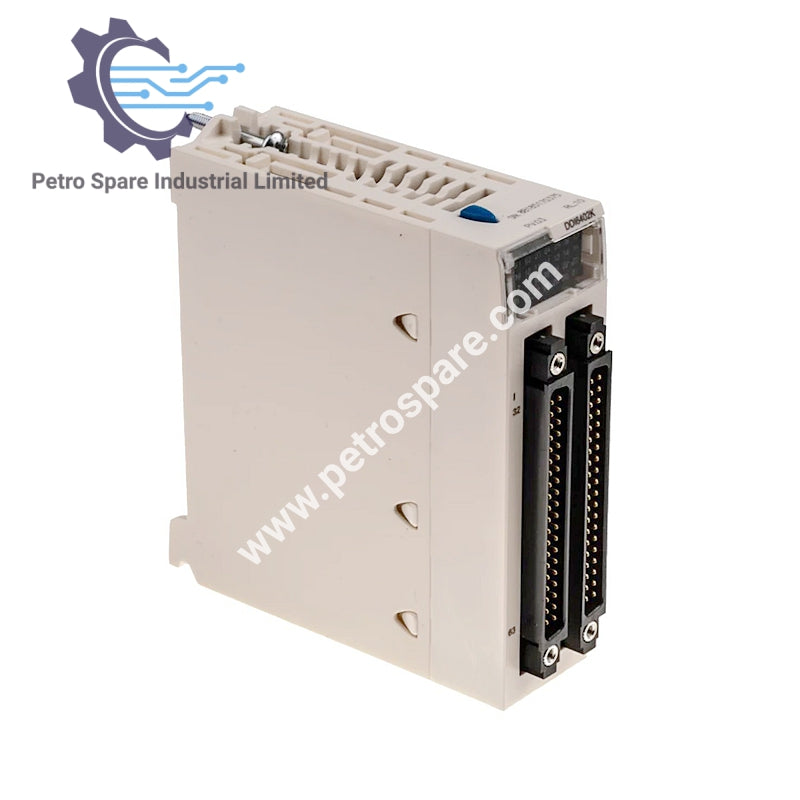

El BMXDDI6402K es un módulo de entrada discreta de la serie Modicon X80 de Schneider, diseñado para aplicaciones de automatización industrial con un rendimiento fiable en diversos entornos. Soporta una alimentación de sensor de 19...30 V, ofreciendo una gestión de entrada precisa y robusta.

Especificaciones de Entrada

• Fuente de Alimentación del Sensor: 19...30 V

• Estado de Voltaje 1: ≥ 15 V

• Estado Actual 1: ≥ 1 mA

• Estado de Voltaje 0: ≤ 5 V

• Estado Actual 0: ≤ 0.5 mA

• Impedancia de Entrada: 24,000 Ω

• Resistencia de Aislamiento: > 10 MΩ a 500 V CC

• Dissipación de Potencia: ≤ 4.3 W

• Tiempo de filtrado de CC:

• Típico: 4 ms

• Máximo: 7 ms

• Consumo Actual: 200 mA a 3.3 V CC

Condiciones Ambientales

• Protección: IP20

• Certificaciones:

• UL

• ESTE

• CSA

• EAC

• Marina mercante

• RCM

• Normas:

• EN/IEC 61010-2-201

• EN/IEC 61131-2

• CSA C22.2 No 61010-2-201

• UL 61010-2-201

• Rigidez dieléctrica:

• 1500 V CA a 50/60 Hz durante 1 minuto (primario/secundario)

• 500 V CC durante 1 minuto entre el grupo de canales

• Resistencia a la Vibración: 3 gn

• Resistencia a los golpes: 30 gn

• Temperatura de Almacenamiento: -40...185 °F (-40...85 °C)

• Temperatura de operación: 32...140 °F (0...60 °C)

• Humedad Relativa: 5...95% sin condensación a 55 °C

Dimensiones y Peso

• Peso: 0.32 lb (0.145 kg)

---
