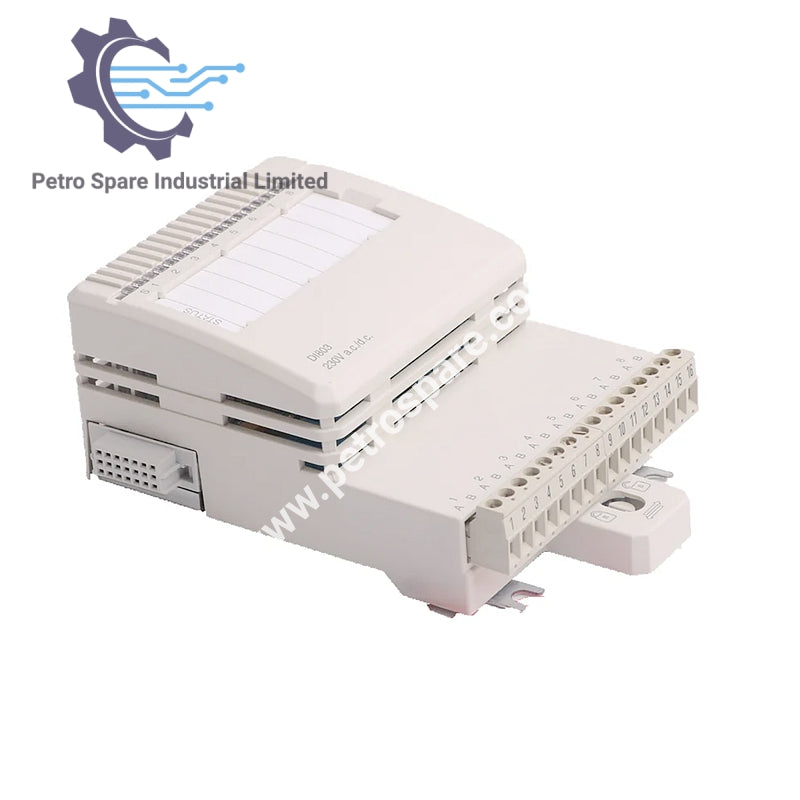

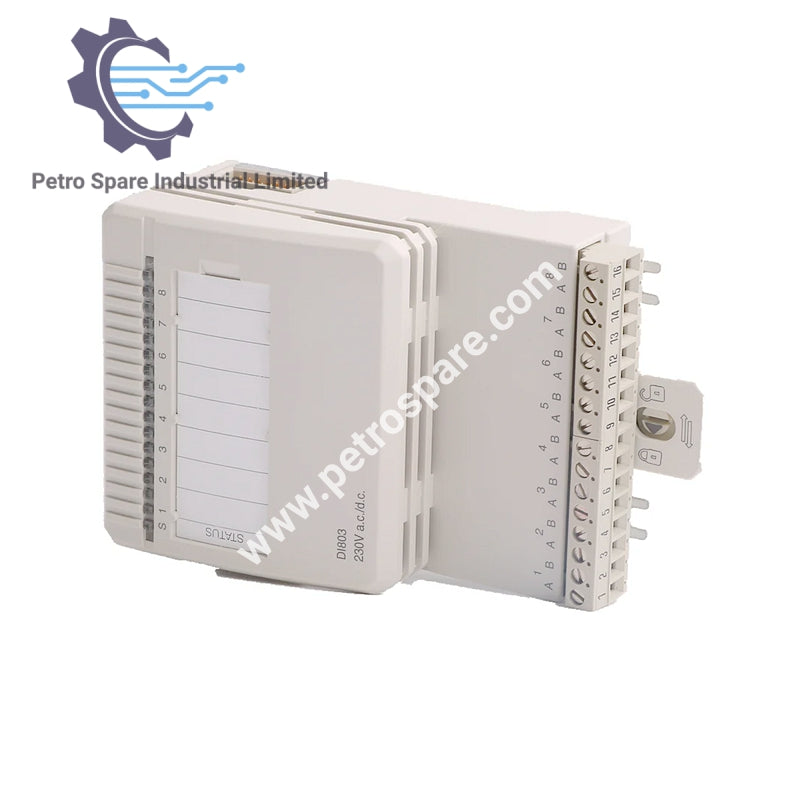

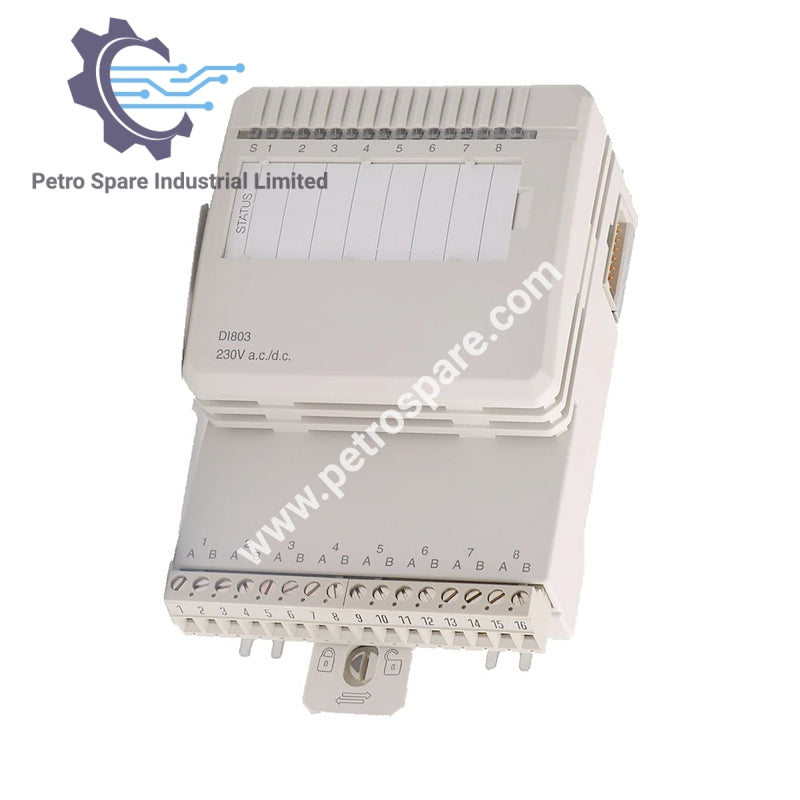

DI803

Descripción general

DI803 es un módulo de entrada digital diseñado para aplicaciones de 230V CA y 220V CC, que ofrece canales aislados individualmente y tiempos de filtro configurables.

Especificaciones de Entrada

• Rango de Voltaje de Entrada ("0"): 0–50 V CA, 0–40 V CC

• Rango de Voltaje de Entrada ("1"): 164–264 V CA, 175–275 V CC

• Impedancia de Entrada: 30 kΩ (CA), 134 kΩ (CC)

• Rango de Frecuencia de Entrada: 47–63 Hz

• Retraso de encendido/apagado del filtro analógico: 5 / 28 ms

Características Eléctricas

• Aislamiento: Canales aislados individualmente

• Filtrar Tiempos (Seleccionable): 2, 4, 8, 16 ms

• Longitud máxima del cable de campo:

• AC: 200 metros (219 yardas), 100 pF/m

• DC: 600 metros (656 yardas)

• Tensión de Aislamiento Clasificada: 250 V

• Tensión de Prueba Dielectrica: 2000 V CA

• Dissipación de Potencia: Typ. 2.8 W

• Consumo Actual:

• +5 V Módulobús: 50 mA

• Bus de módulo de +24 V: 0

• +24 V Externo: 0

Dimensiones

• Anchura: 86.1 mm (3.4”)

• Profundidad: 58.5 mm (2.3”)

• Altura: 110 mm (4.33”)

• Peso: 0.24 kg (0.53 lbs.)

---
