170FNT11001

Descripción general

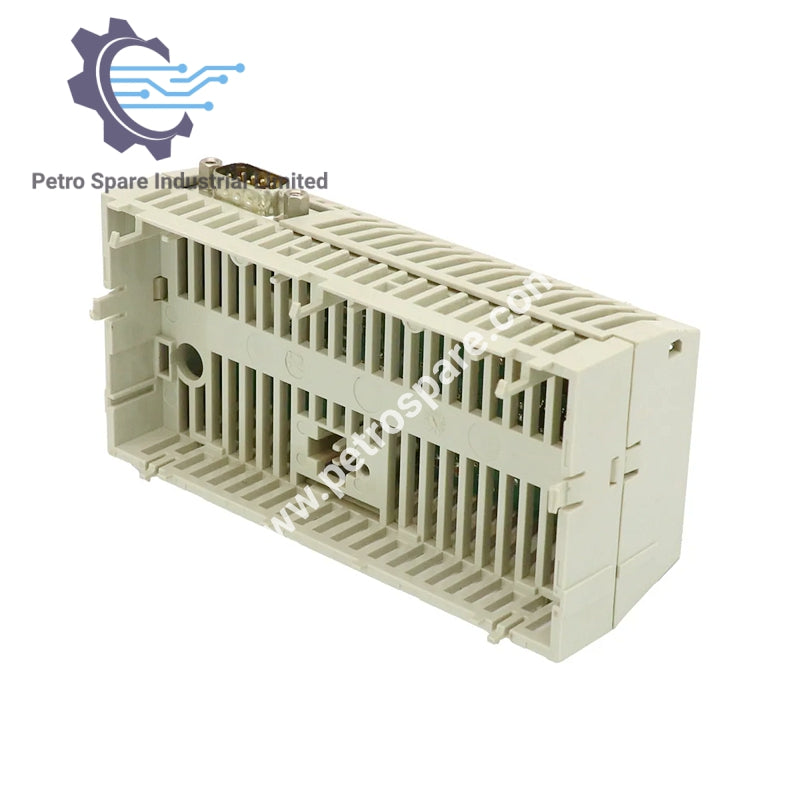

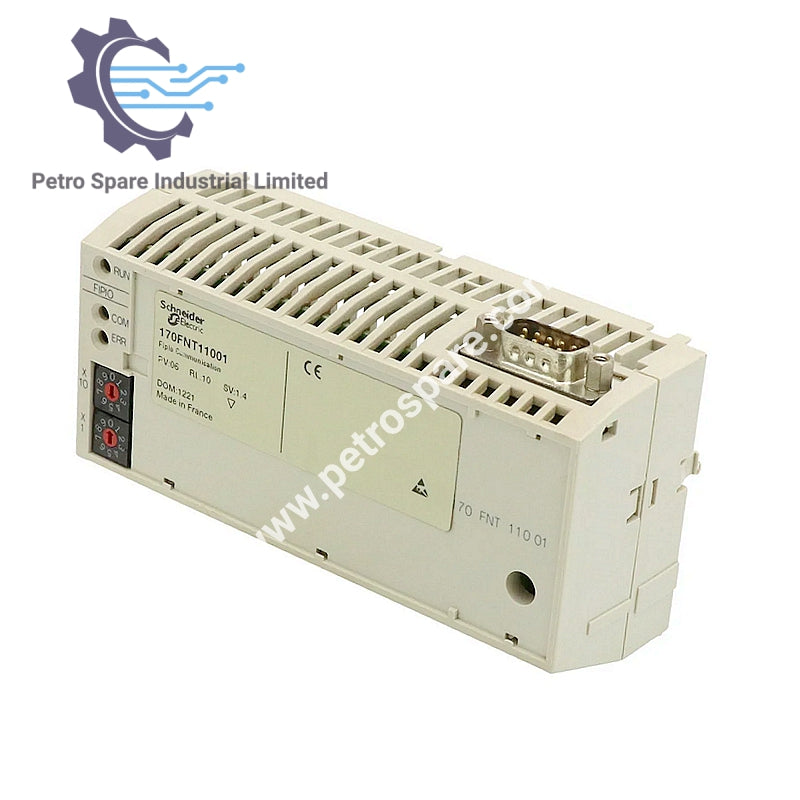

El 170FNT11001 es un adaptador de comunicación Fipio diseñado para la plataforma de automatización Modicon Momentum . Proporciona comunicación entre dispositivos utilizando el protocolo Fipio y admite una variedad de medios de transmisión.

Comunicación y Transmisión

• Protocolo de Comunicación: Fipio

• Método de Acceso: principio de productor/consumidor

• Tasa de Transmisión: 1 Mbit/s

• Medio de transmisión:

• Fibra óptica 50/125

• Cable de pares trenzados apantallados

• Fibra óptica 62.5/125

Configuración de Red

• Topología: Cable de extensión o derivación

• Número de Dispositivos por Segmento:

• 0…31 por segmento (sin repetidor)

• 0…97 por segmento (con repetidor)

• Distancia máxima de cable entre dispositivos: 16404.2 pies (5000 m)

Seguridad y potencia

• Estado fallido:

• Mantener el valor

• Forzar a estado cero

• El valor de escala completa vuelve a cero

• Proveedor: Desde la base de I/O

Indicadores y Marcado

• Marcado: CE

• Señalización local:

• 1 LED (verde) para módulo encendido o en servicio (RUN)

• 1 LED (rojo) para estado de fallo (ERR)

• 1 LED (amarillo) para recibir o enviar datos (COM)

Especificaciones Físicas

• Peso Neto: 0.24 lb (0.11 kg)

---
