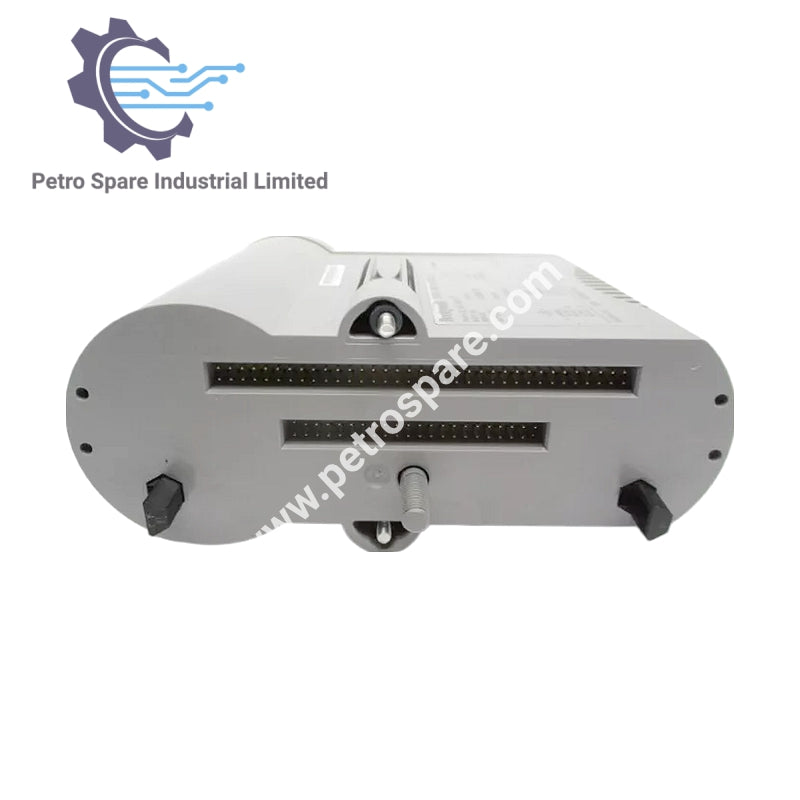

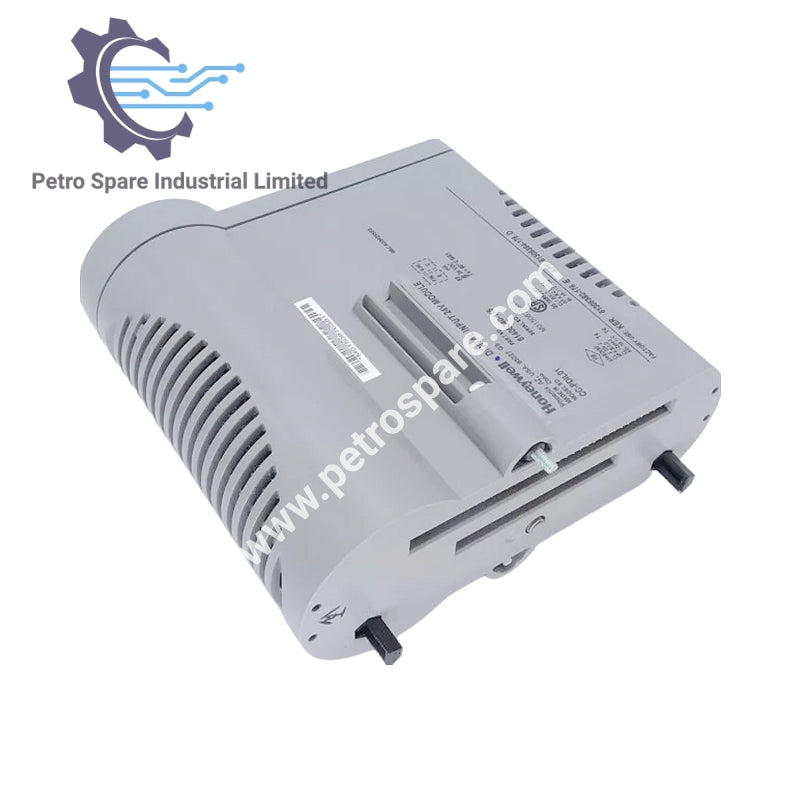

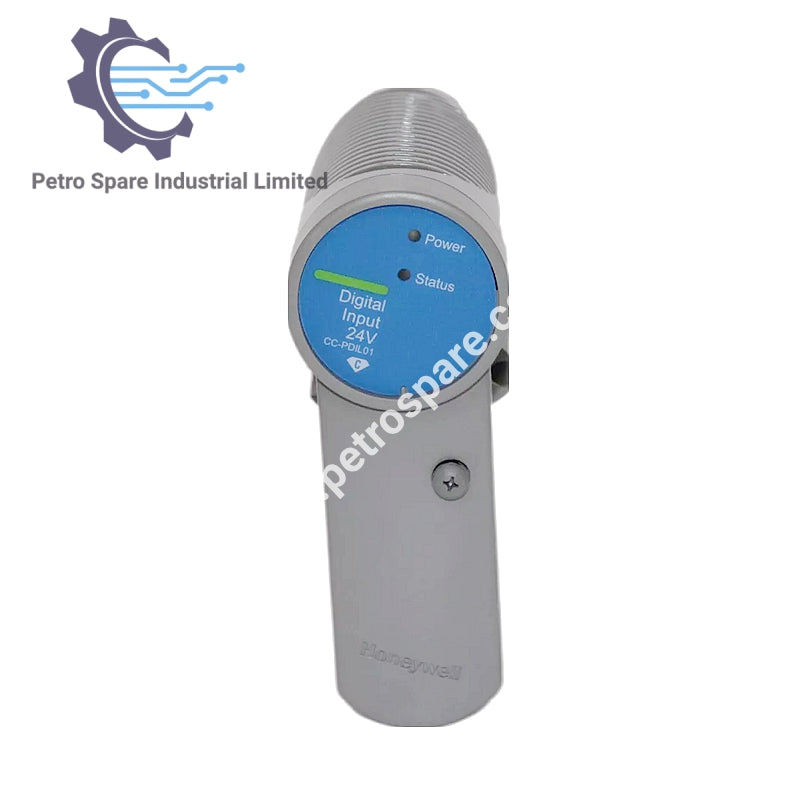

CC-PDIL01 51405040-175

Descripción general

El Honeywell CC-PDIL01 51405040-175 es un módulo de entrada digital de 32 canales con entrada de 24VDC, que proporciona aislamiento galvánico para una mayor protección.

Especificaciones de entrada

• Canales de entrada: 32
• Rango de voltaje de alimentación DI: 18 a 30 VCC
• Impedancia de entrada: 4,2 kΩ
• Resistencia de campo para condición de encendido garantizado: 300 Ω máx. a 15 VCC
• Resistencia de Campo para Condición Garantizada de APAGADO: 30 kΩ mínimo a 30 VDC

Aislamiento y protección

• Aislamiento galvánico: 1500 VCA RMS o ±1500 VCC (cualquier voltaje del terminal de entrada con referencia al común)
• Técnica de aislamiento: Óptico (en IOM)

Rendimiento de entrada

• ON Detección de voltaje/corriente: 13 VCC (min) o 3 mA (min)
• OFF Detección de voltaje/corriente: 5 VCC (máx.) o 1,2 mA (máx.)
• Retraso absoluto en el filtro y aislamiento de entrada: 5 ms ± 20 %

---
