BMXDDO1602

Descripción general

• Modelo: BMXDDO1602
• Tipo: Módulo de Salida Discreta
• Compatibilidad: Modicon X80

Especificaciones técnicas

• Número de Salidas: 16
• Tipo de salida: Estado sólido, Lógica positiva
• Voltaje de Salida: 24 V CC (19...30 V CC)
• Corriente de Salida: 0.5 A por canal, hasta 10 A por módulo
• Tiempo de respuesta: 1,2 ms

Información Adicional

• Corriente de fuga: <= 0.5 mA (en estado 0)
• Voltaje Residual (Ures): 1.2 V (en estado 1)
• Dissipación de Potencia: <= 4 W
• Corriente por canal: 0.625 A
• Confiabilidad MTBF: 409,413 horas
• Frecuencia de conmutación: 0,5/LI² Hz
• Impedancia de Carga (Óhmica): <= 48 Ohm

Funciones de protección

• Protección contra cortocircuitos externos
• Protección de sobrecarga
• Proteccion al sobrevoltaje
• Protección de polaridad inversa
• Protección contra Sobrecarga de Salida: Con interruptor automático electrónico (1.5 In < Id < 2 In)
• Protección de cortocircuito de salida: Con fusible externo de 2 A
• Protección contra sobretensión de salida: Con diodo transil

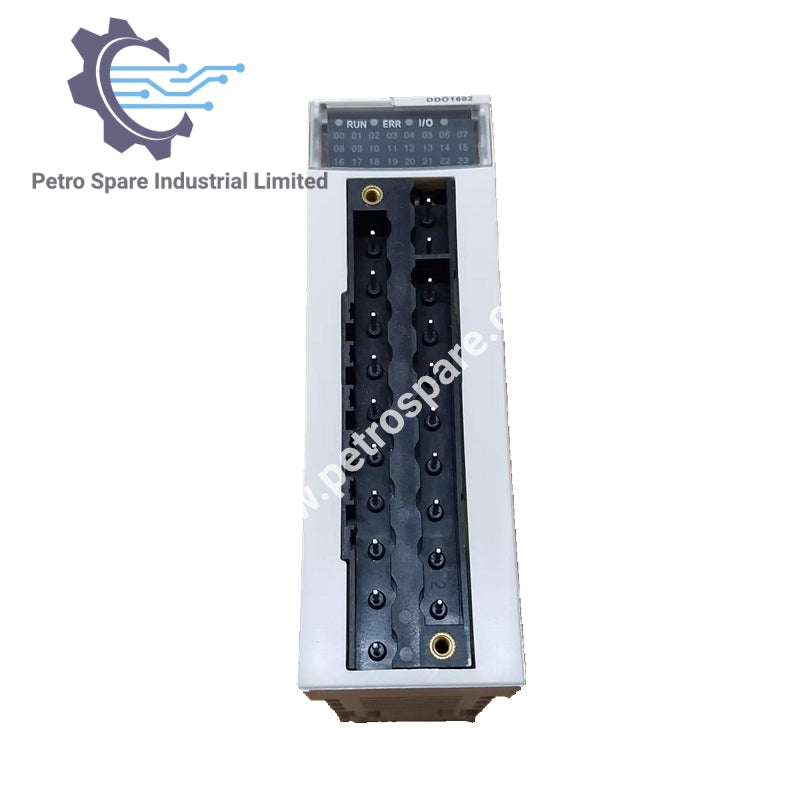

Indicadores

• LED:
  • 1 LED rojo (error de módulo)
  • 1 LED verde (módulo en funcionamiento)
  • 1 LED verde por canal (diagnóstico del canal)
  • 1 LED rojo (error de módulo I/O)

Peso del Producto

• Peso: 0,12 kilos

---
