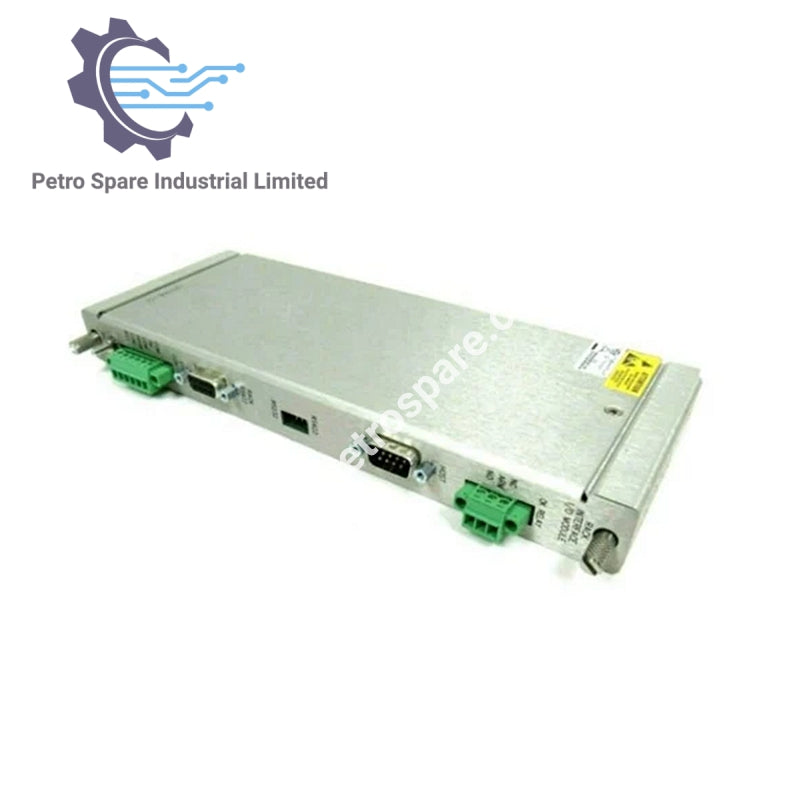

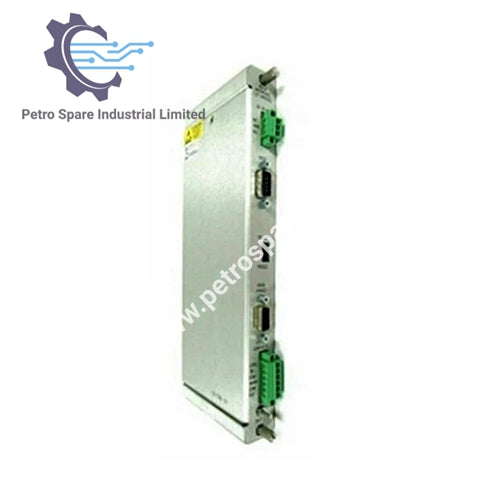

149776-02

Descripción general

• Modelo: 149776-02
• Tipo: Tarjeta Ethernet de fibra 100 FX
• Fabricante: Bently Nevada

Conectividad

• Tipo de conector: MT-RJ

• Protocolo:

  • Protocolo TCP/IP
  • Protocolo BN
  • UDP para inicialización

• Tasa de Baudios: 100 base FX solamente

• Longitud del cable:

  • 400 metros (1312 pies) con fibra multimodo (half duplex)
  • 2000 metros (6562 pies) con fibra multimodo (doble vía)

Indicadores LED

• LED de estado :
  • El LED tricolor indica el estado del DSM y del módulo de entrada (combinación de colores y tasas de parpadeo)
• Link/ACT LED:
  • El LED tricolor indica el estado del enlace de red.

Características de comunicación

• Comunicación DSM a Sistema:
  • Modbus sobre TCP/IP
  • Hasta 6 clientes
  • 0.5 seg tiempo de respuesta
  • Opera con o sin el Sistema 1

---
