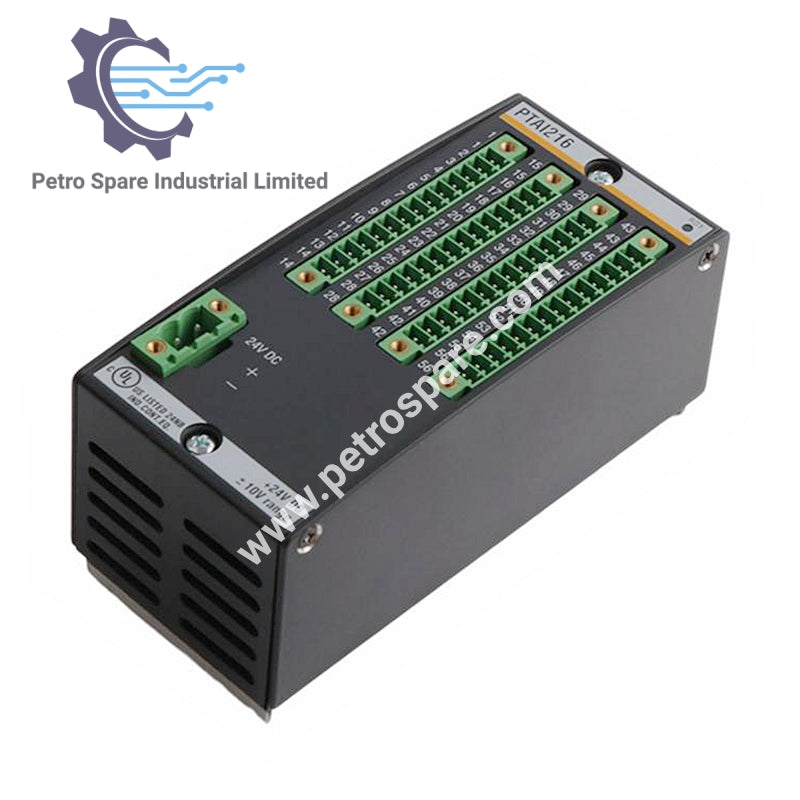

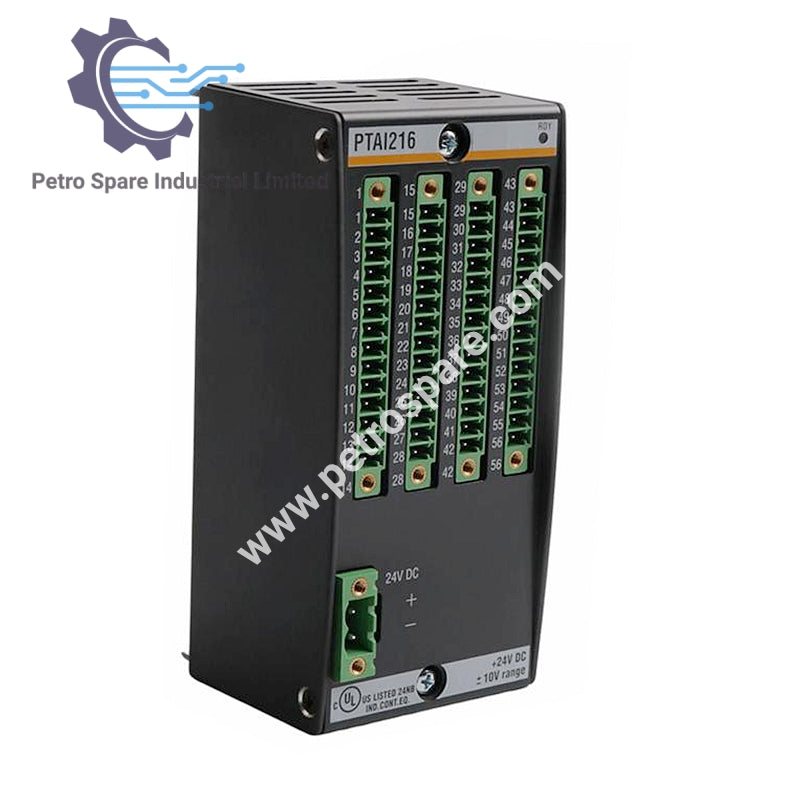

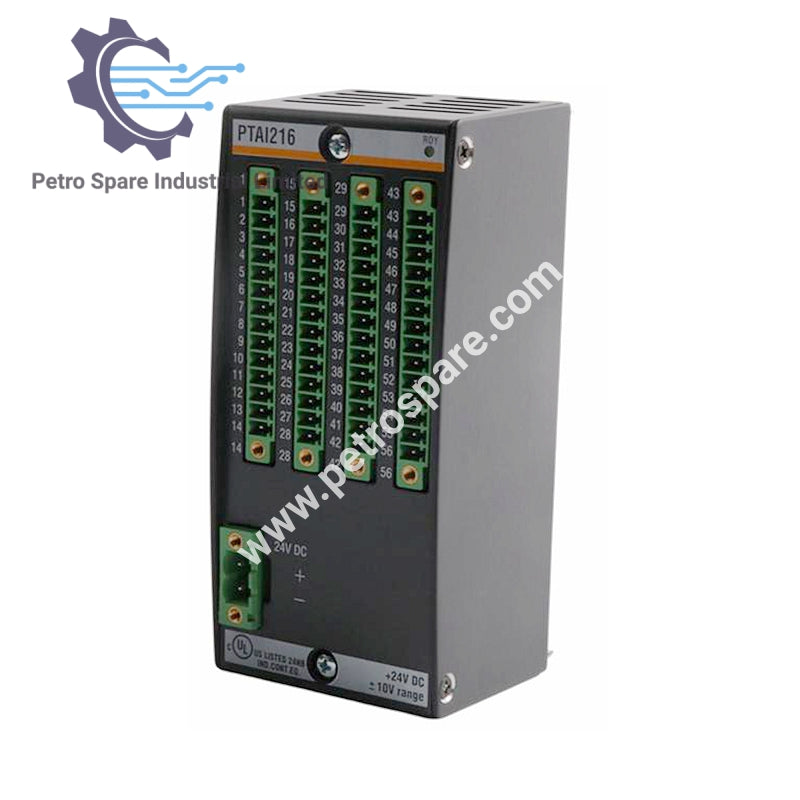

PTAI216

Descripción

• Modelo: PTAI216
• Fabricante: Bachmann
• Tipo de Producto: Módulo de Entrada de Temperatura

Entradas de voltaje

• Cantidad: Máx. 4
• Tipo de entrada: Unipolar o diferencial
• Tensión de entrada: ±1 V o ±10 V
• Impedancia de entrada: > 33 kΩ
• Filtro de entrada: 170 Hz (pasa bajos de 1er orden)
• Resolución digital: 14 bits
• Tensión de modo común permitida: Máx. ±1 V
• Error a la temperatura de operación:
  • ±1 V: 25 °C → ±0,5 %
  • ±1 V: 0 a +60°C → ±0.5%
  • ±1 V: -30 a +60°C → ±0.5%
  • ±10 V: 25 °C → ±0,1 %
  • ±10 V: 0 a +60°C → ±0.15%
  • ±10 V: -30 a +60°C → ±0.3%
• Atenuación de la diafonía: > 60 dB
• Tiempo de muestra: 2.5 ms

Entradas actuales

• Cantidad: Máx. 4
• Corriente de entrada: 0 a 20 mA
• Impedancia de entrada: 243 Ω
• Resolución digital: 14 bits
• Corriente de entrada máxima: 35 mA (límite de destrucción)
• Error a la temperatura de operación:
  • 0 a 20 mA: 25°C → ±0.2%
  • 0 a 20 mA: 0 a +60°C → ±0.2%
  • 0 a 20 mA: -30 a +60°C → ±0.3%
• Tiempo de muestra: 2.5 ms

Fuente de alimentación externa

• Aislamiento galvánico del sistema: 500 V
• Rango de voltaje: 18 a 34 VDC
• Consumo actual (interno): Normalmente 70 mA a 24 VDC

---
