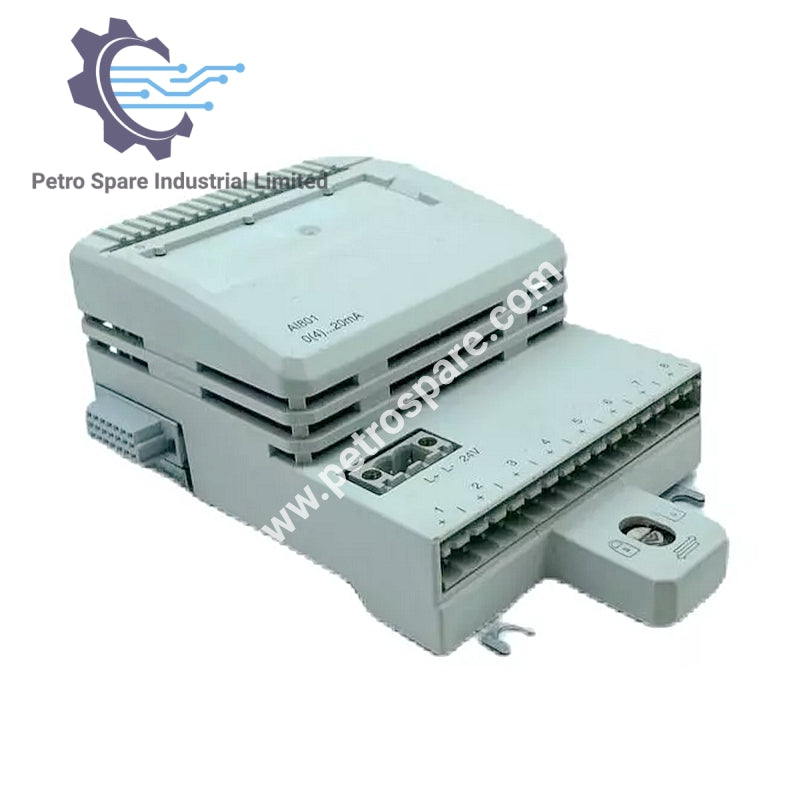

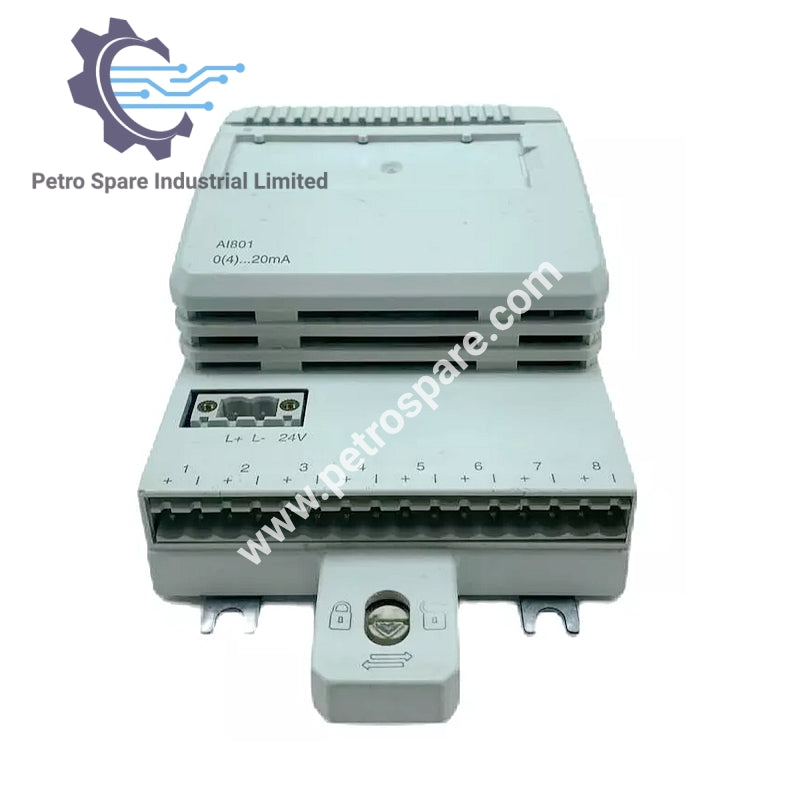

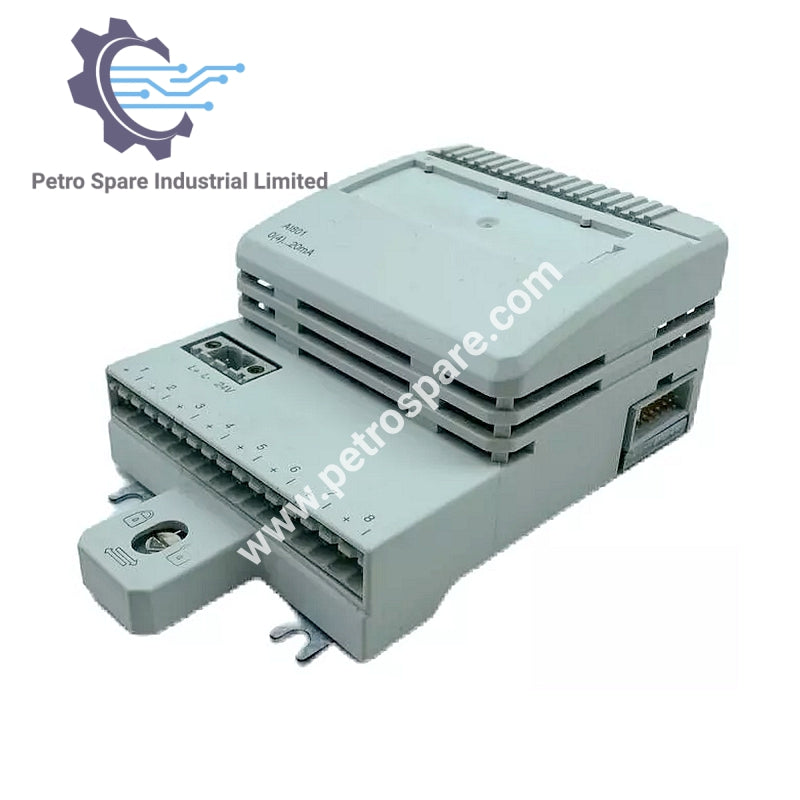

AI801

Descripción general

El AI801 es un módulo de entrada analógica de la serie S800 de ABB, diseñado para la medición precisa de entradas de corriente, incluyendo PTC, con diagnósticos fiables y alto rendimiento.

Presupuesto

• Número de Parte: AI801

• Resolución: 12 bits

• Impedancia de Entrada: 230–275 kΩ (Entrada de Corriente incl. PTC)

• Rango Inferior/Superior: 0% / +15%

• Error: Máx. 0.1%

• Deriva de Temperatura: Típ. 50 ppm/°C, Máx. 80 ppm/°C

• Filtro de Entrada: Tiempo de subida 0-90% = 180 ms

• Actualizar el tiempo de ciclo: 1 ms

• Longitud máxima del cable de campo: 600 metros (656 yardas)

• Tensión de Entrada Máxima (No Destructiva): 30 V CC

Eléctrico

• Consumo Actual (+5 V Módulo de Bus): 70 mA

• Consumo Actual (+24 V Módulo de Bus): 0

• Consumo Actual (+24 V Externo): 30 mA

• Dissipación de Potencia: 1.1 W

• NMRR, 50Hz, 60Hz: > 40 dB

• Tensión de Aislamiento Nominal: 50 V

• Tensión de Prueba Dielectrica: 500 V CA

Tamaño de cable admitido

• Sólido: 0.05–2.5 mm², 30–12 AWG

• Aislado: 0.05–1.5 mm², 30–12 AWG

• Par Recomendado: 0.5–0.6 Nm

• Longitud de despojado: 6–7.5 mm (0.24–0.30 pulgadas)

Diagnóstico

• LEDs frontales: Estado (Ejecutar o Fallo)

• Indicación de Estado de Supervisión: Error de Módulo, Advertencia de Módulo, Error de Canal

Condiciones Ambientales

• Temperatura de funcionamiento: 0 a +55°C (+32 a +131°F)

• Temperatura de Almacenamiento: -40 a +70°C (-40 a +158°F)

Dimensiones y peso

• Anchura: 86.1 mm (3.4”)

• Altura: 110 mm (4.33”)

• Profundidad: 58.5 mm (2.3”)

• Peso: 0.24 kg (0.53 lbs.)

---
