DI810

Descripción general

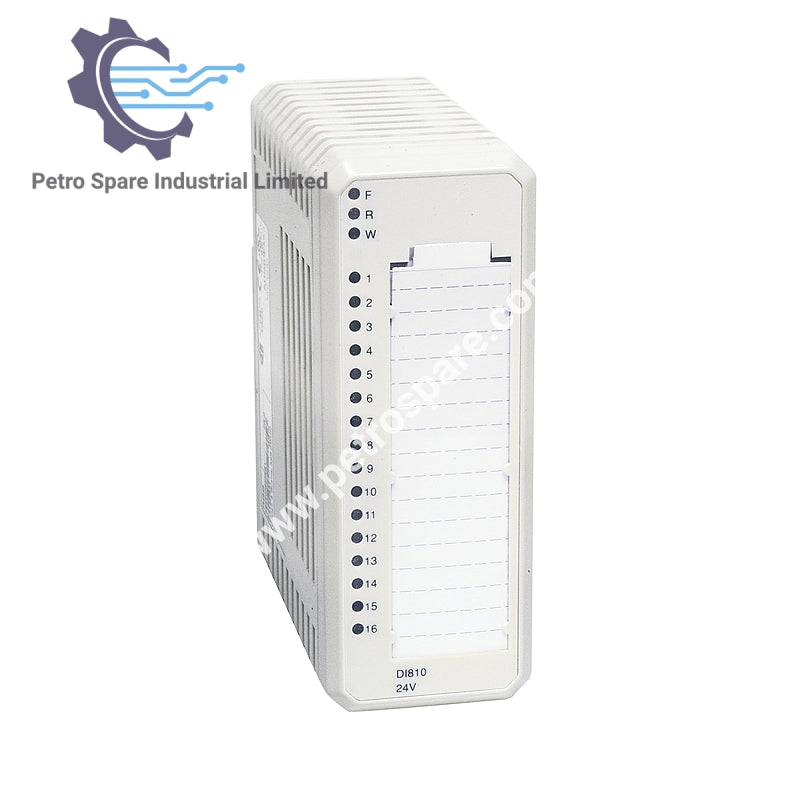

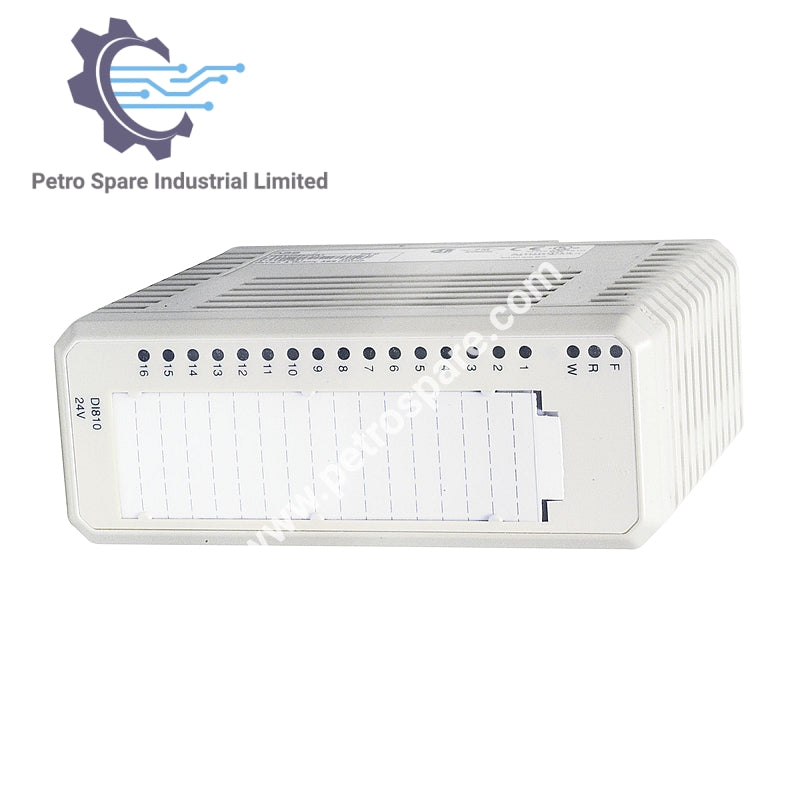

DI810 es un módulo de entrada digital de 24V CC para ABB S800 I/O, que ofrece aislamiento por grupos y tiempos de filtro seleccionables para un procesamiento de señales confiable.

Especificaciones Eléctricas

• Rango de Voltaje de Entrada ("0"): -30 a +5 V

• Rango de Voltaje de Entrada ("1"): 15 a 30 V

• Impedancia de Entrada: 3.5 kΩ

• Filtrar Tiempos (Seleccionable): 2, 4, 8, 16 ms

• Limitación de Corriente: La potencia del sensor puede ser limitada por el MTU

• Longitud máxima del cable de campo: 600 metros (656 yardas)

• Tensión de Aislamiento Clasificada: 50 V

• Tensión de Prueba Dielectrica: 500 V CA

• Dissipación de Potencia: Typ. 1.8 W

• Consumo Actual:

• +5 V Módulobús: 50 mA

• Bus de módulo de +24 V: 0

• +24 V Externo: 0

Calificaciones Ambientales

• Marcado CE: Sí

• Normas de Seguridad Eléctrica: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201

• Certificaciones de Ubicación Peligrosa: C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2

• Certificaciones Marinas: ABS, BV, DNV, LR

• Temperatura de funcionamiento: 0 a +55 °C (+32 a +131 °F), aprobaciones para +5 a +55 °C

• Temperatura de Almacenamiento: -40 a +70 °C (-40 a +158 °F)

• Humedad Relativa: 5 a 95%, sin condensación

• Temperatura Ambiente Máxima: 55 °C (131 °F), 40 °C (104 °F) para montaje vertical en MTU compacto

Dimensiones físicas

• Anchura: 45 mm (1.77”)

• Profundidad: 102 mm (4.01”), 111 mm (4.37”) incluyendo conector

• Altura: 119 mm (4.7”)

• Peso: 0.15 kg (0.33 lbs.)

---
