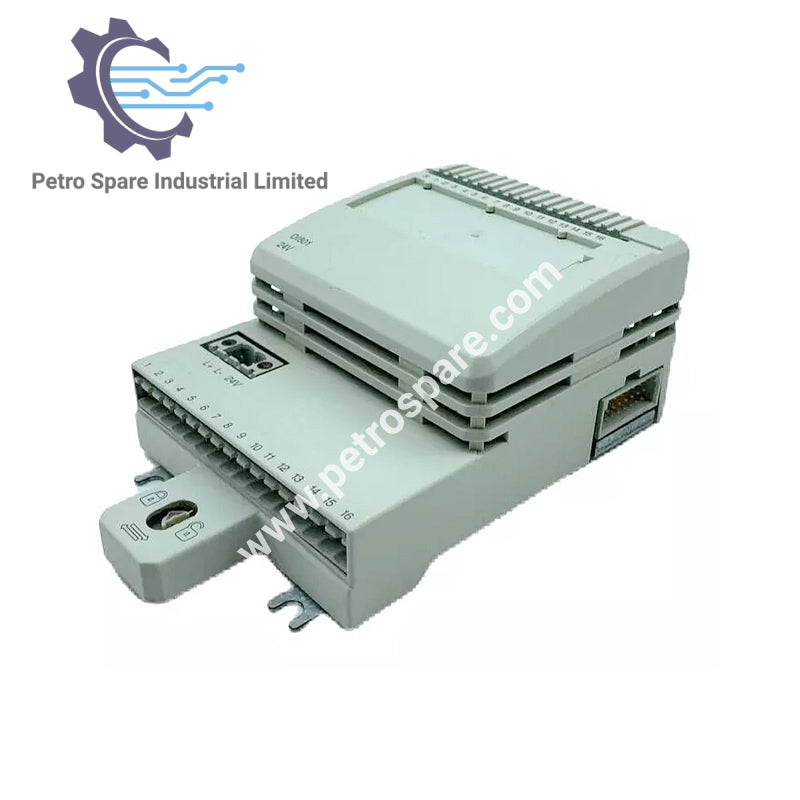

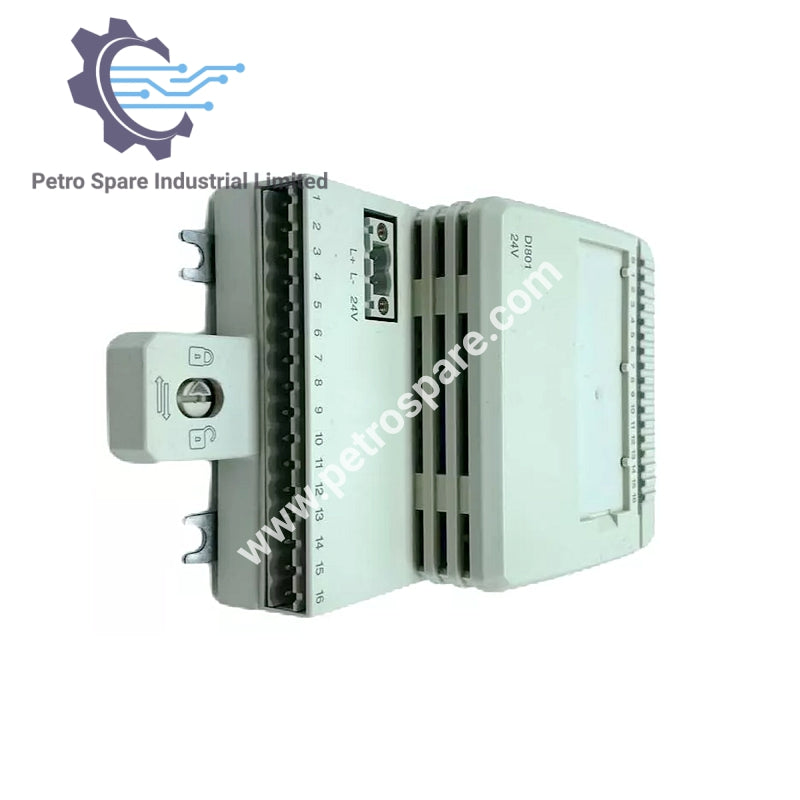

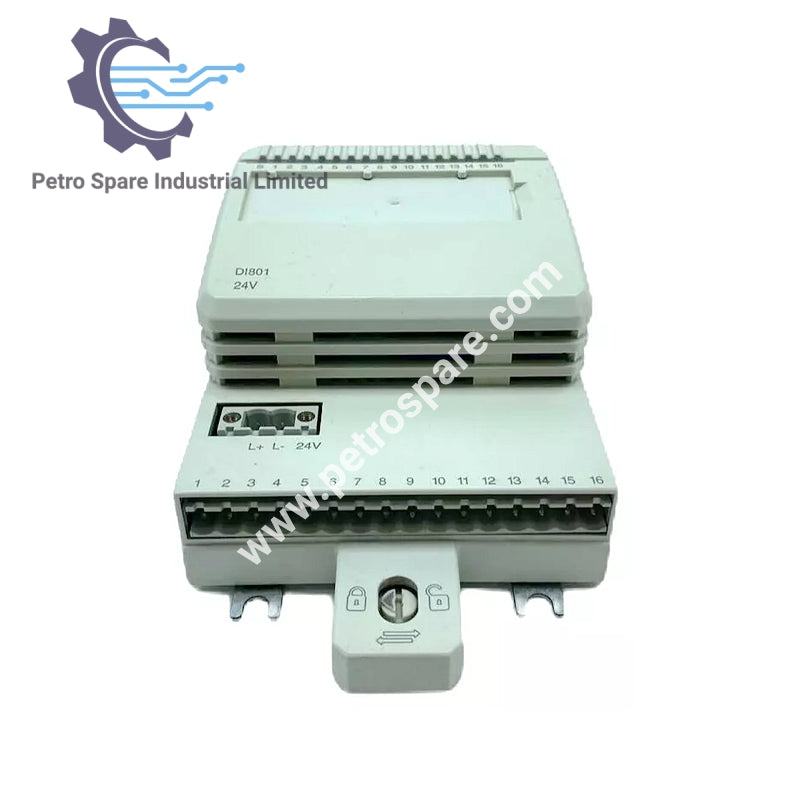

DI801

Descripción general

DI801 es un módulo de entrada digital de 16 canales diseñado para aplicaciones de 24V CC, que proporciona aislamiento confiable y tiempos de filtro seleccionables.

Especificaciones de Entrada

• Rango de Voltaje de Entrada ("0"): -30 a +5 V

• Rango de Voltaje de Entrada ("1"): 15 a 30 V

• Impedancia de Entrada: 3.5 kΩ

• Filtrar Tiempos (Seleccionable): 2, 4, 8, 16 ms

Características Eléctricas

• Longitud máxima del cable de campo: 600 metros (656 yardas)

• Tensión de Aislamiento Clasificada: 50 V

• Tensión de Prueba Dielectrica: 500 V

• Dissipación de Potencia: Typ. 2.2 W

• Consumo Actual (+5 V Módulo de Bus): 70 mA

• Consumo Actual (+24 V Módulo de Bus): 0

Cableado e Instalación

• Tamaño de cable soportado:

• Sólido: 0.05-2.5 mm², 30-12 AWG

• Trenzado: 0.05-1.5 mm², 30-12 AWG

• Par recomendado: 0.5-0.6 Nm

• Longitud de desforre: 6-7.5 mm (0.24-0.30 pulgadas)

Ambiental y Certificación

• Marcado CE: Sí

• Seguridad Eléctrica: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201

• Certificación de Ubicación Peligrosa: C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2

• Certificación Marítima: ABS, BV, DNV, LR

• Temperatura de funcionamiento: 0 a +55 °C (+32 a +131 °F)

• Temperatura de Almacenamiento: -40 a +70 °C (-40 a +158 °F)

Dimensiones

• Anchura: 86.1 mm (3.4”)

• Profundidad: 58.5 mm (2.3”)

• Altura: 110 mm (4.33”)

• Peso: 0.24 kg (0.53 lbs.)

---
