3BSC690071R1

Descripción general

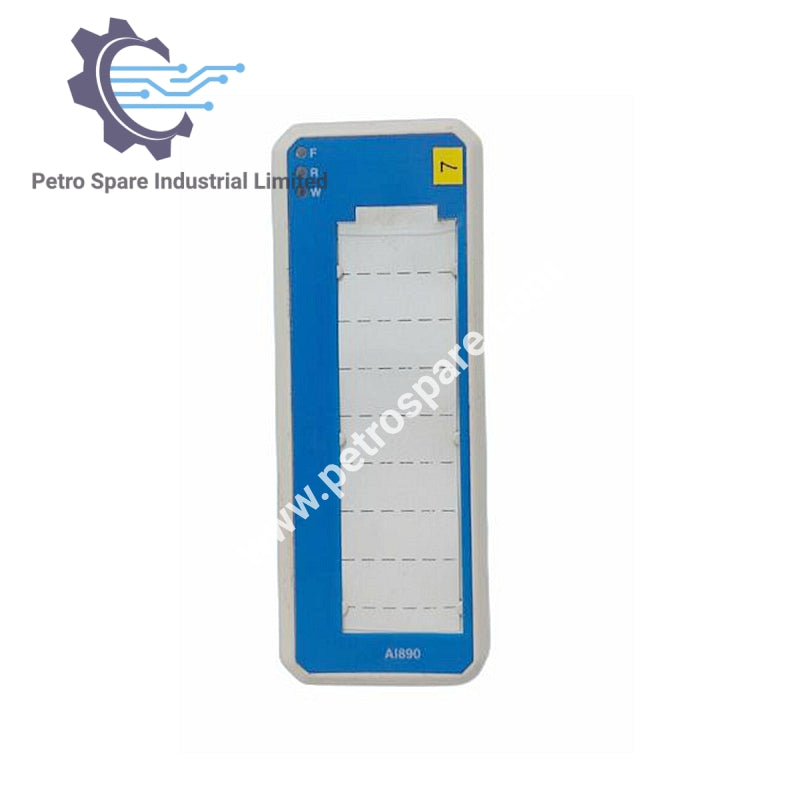

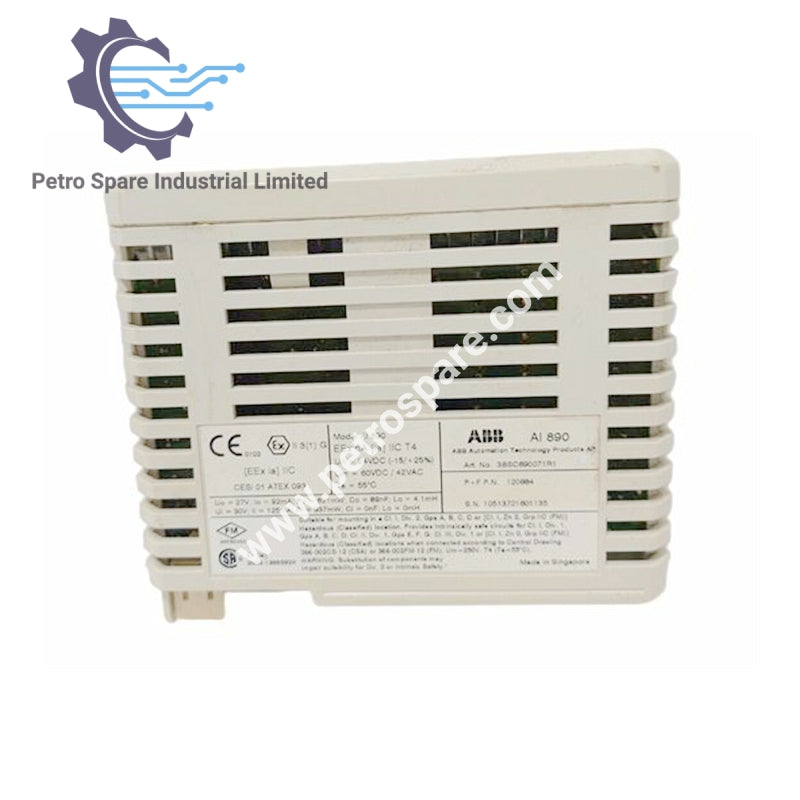

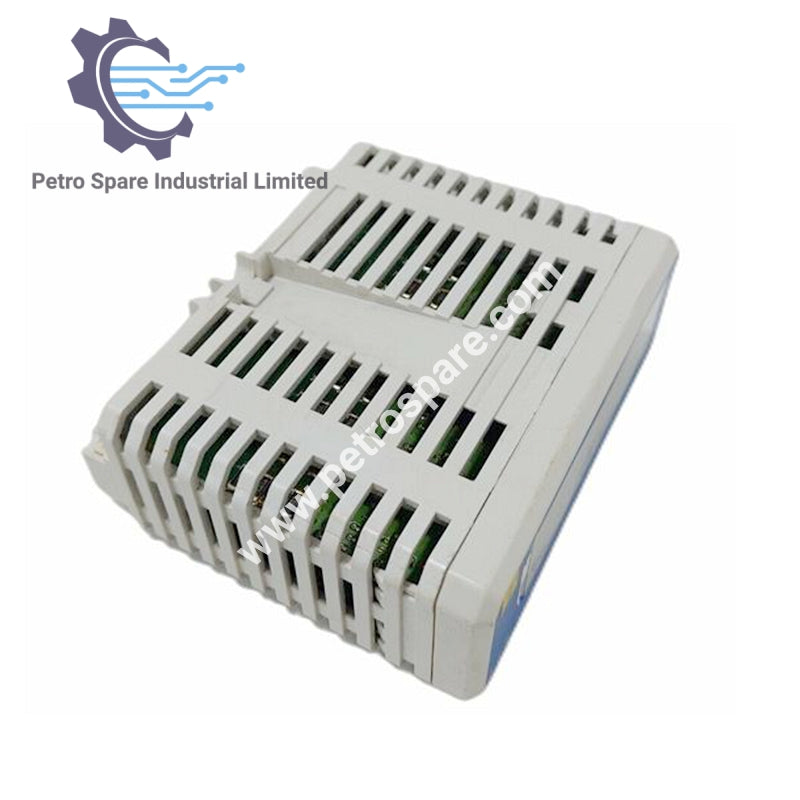

3BSC690071R1 es un módulo de entrada analógica de ABB, que cuenta con 8 canales con señales unipolares de un solo extremo de 0-20 mA, ofreciendo alta precisión y seguridad intrínseca para entornos industriales.

Información general

• Número de artículo: 3BSC690071R1

• Tipo: Entrada Analógica

• Especificación de Señal: 0...20 mA

• Número de canales: 8

• Tipo de Señal: Unipolar de un solo extremo

• HART: No

• SOE: No

• Redundancia: No

• Alta Integridad: No

• Seguridad Intrínseca: Sí

• Mecánica: S800

Actuación

• Resolución: 12 bits

• Aislamiento: Aislado por grupos del suelo

• Rango inferior/superior: 0 / 22 mA

• Error: Máx. 0.1%

• Deriva de temperatura:

• Típicamente 50 ppm/°C

• Máx. 100 ppm/°C

• Filtro de Entrada (Tiempo de Subida 0-90%): 75 ms

• Tiempo de Ciclo de Actualización: 5 ms

• Limitación de Corriente: Transmisor de potencia con limitación de corriente incorporada

• CMRR (50 Hz, 60 Hz): >80 dB

• NMRR (50 Hz, 60 Hz): >20 dB

• Tensión de Aislamiento Clasificada: 50 V

Dimensiones

• Anchura: 45 mm (1.77”)

• Profundidad: 102 mm (4.01”), 111 mm (4.37”) incluyendo conector

• Altura: 119 mm (4.7”)

• Peso: 0.2 kg (0.44 lbs.)

---
