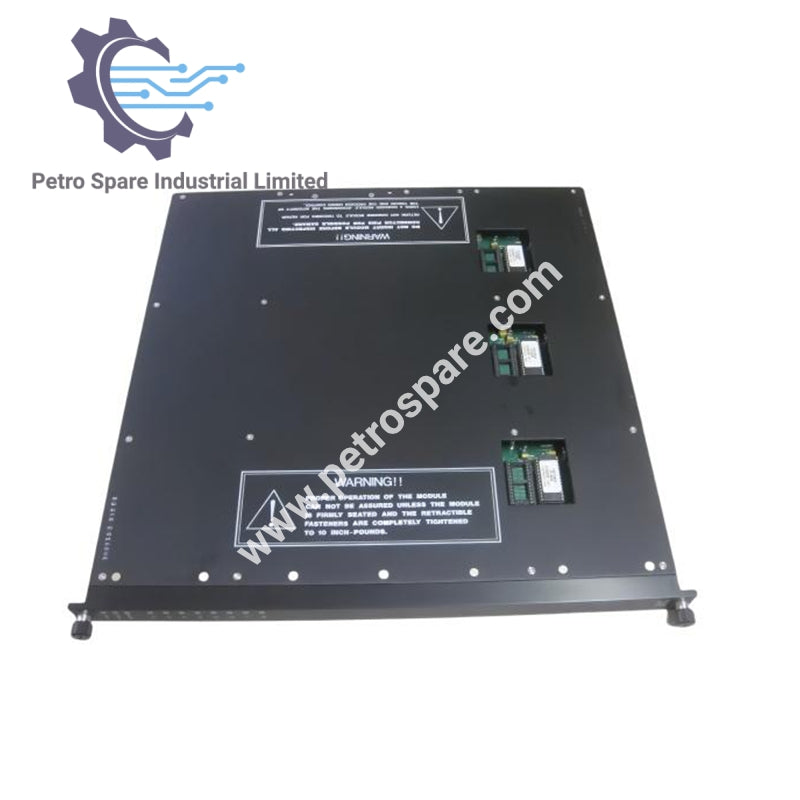

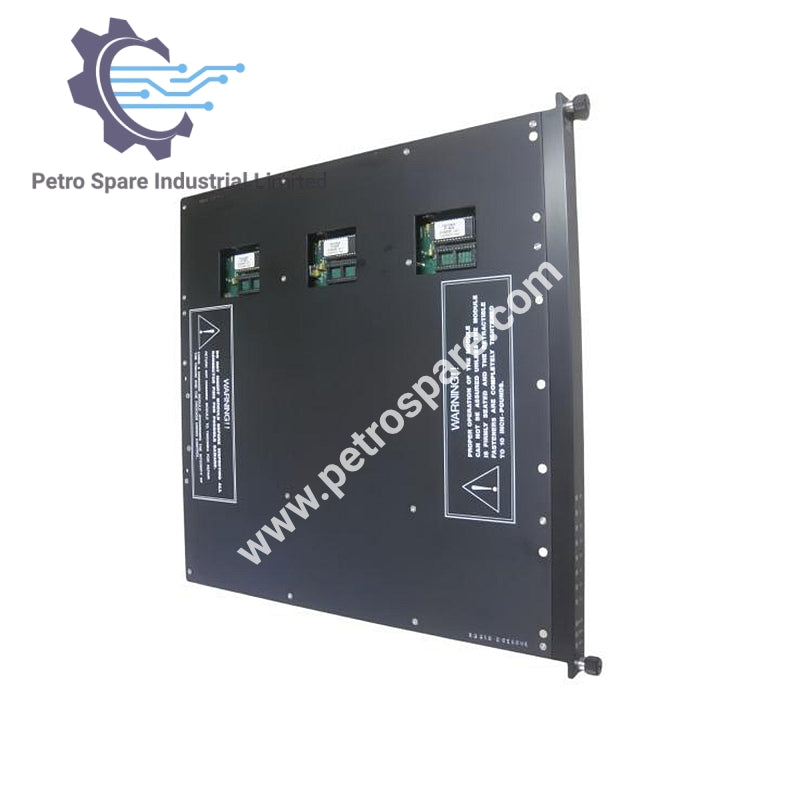

3515

Descripción general

El 3515 es un Módulo de Entrada Digital Triconex diseñado para entradas no comunes, optoaisladas, con 32 señales y capacidades de totalización de pulsos, que soporta un amplio rango de frecuencia de entrada y una rápida respuesta.

Características de Entrada

• Número de Señales de Entrada: 32, no comunes

• Rango de Frecuencia de Entrada: 0 Hz a 1 KHz

• Ancho de Pulso de Entrada Mínimo: 300 microsegundos

• Nivel de Cambio de Conteo Ascendente: Bisel ascendente (Apagar a Encender)

• Voltajes de conmutación:

• De Apagado a Encendido: 15 VDC típico, 18 VDC en el peor de los casos

• De Encendido a Apagado: 8 VDC típico, 6 VDC en el peor de los casos

• Histeresis Típica: 4 VDC

Rendimiento y Protección

• Precisión (Módulo Activo): ± 2 conteos

• Precisión (módulo de repuesto en caliente):

• 1–10 Hz: >= 100 Hz

• 0-1 Hz: <= 100 Hz

• Recuento máximo: 2,147,483,647 (231 - 1)

• Desbordamiento de contador (peor caso @ 1 KHz): 596 horas (24 días)

• Indicación de desbordamiento de conteo: El conteo se convierte en un número entero negativo

• Reinicios de Contador: Reinicio individual por contador

• Rango de Voltaje de Entrada Recomendado: 42.5 VDC máximo absoluto

Potencia y diagnóstico

• Potencia Lógica: < 10 vatios

• Carga de Potencia de Campo Nominal: 0.5 vatios por punto de encendido, 1.5 vatios @ voltaje máximo de campo

• Indicadores Diagnósticos:

• Estado On o Off: 1 por punto

• Estado del Módulo: APROBADO, FALLA, ACTIVO

• Aislamiento de Punto (optoaislado): 1,500 VDC mínimo

Información Adicional

• Retraso de entrada de conteo: < 15 ms

• Corriente de activación normal: 6mA a 9mA

• Código de Color: Púrpura

---
