330525-00

Descripción general

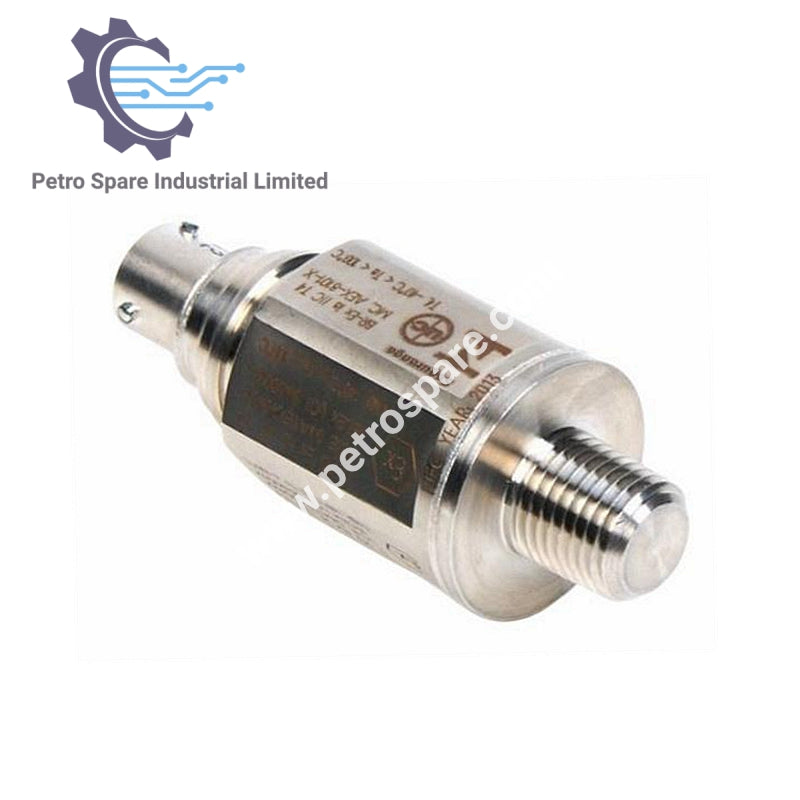

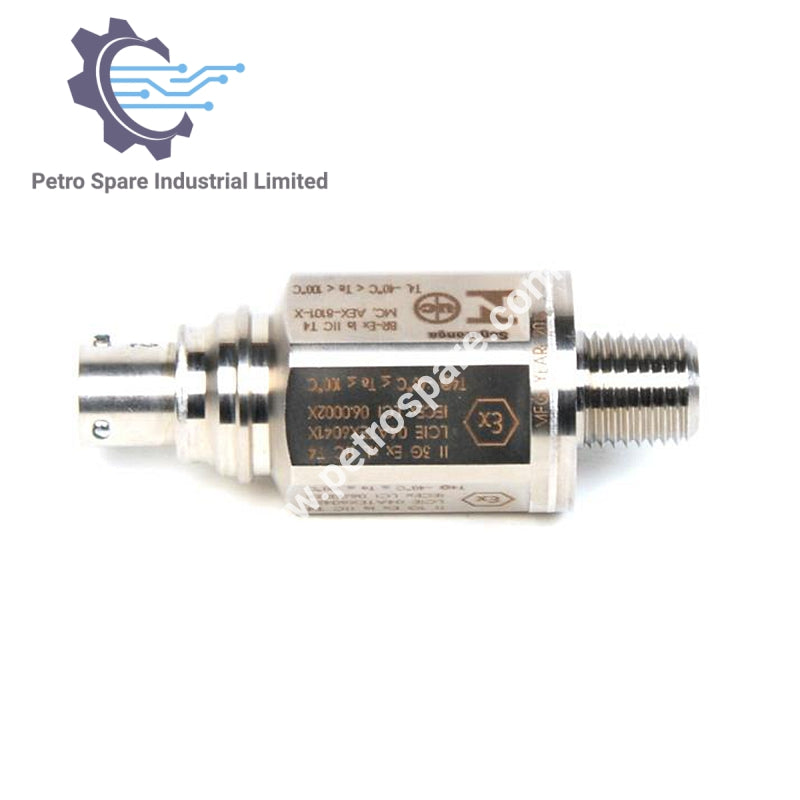

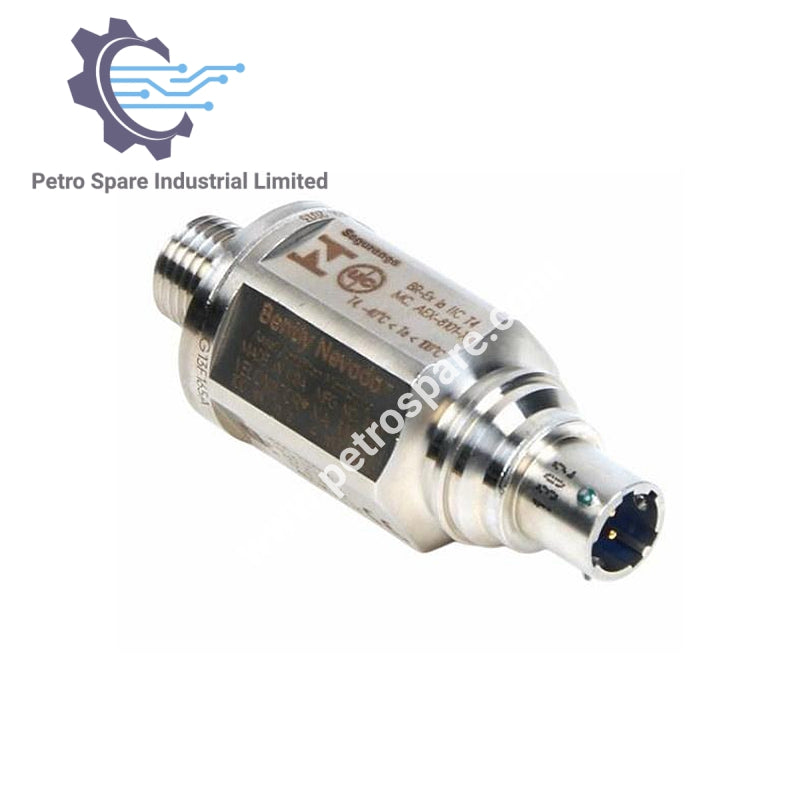

La Nevada doblada 330525-00 El Sensor de Velocidad Piezoeléctrico Velomitor XA es una versión robustecida del Sensor Velomitor 330500.

Frecuencia y Sensibilidad

• Frecuencia de Respuesta: 4.5 a 2,000 Hz (270 a 120,000 cpm) ±3.0 dB; 6.0–1,000 Hz (360–60,000 cpm) ±0.9 dB

• sensibilidad a la temperatura: -14 a +7.5% en el rango de temperatura de operación

• Velocidad Pico: 1270 mm/s (50 in/s)

• sensibilidad transversal: Menos del 5% de sensibilidad

• Linealidad de amplitud: ±2 % a 152 mm/s (6 in/s) pico

• Frecuencia Resonante Montada: Mayor que 12 kHz

• Suelo de Ruido de Banda Ancha (4.5 Hz a 2 kHz): Nominal 0.004 mm/s (160 min/s)

Potencia e impedancia

• Especificaciones de Potencia: Rango de Voltaje DC: -22 a -30 VDC; Sesgo de Corriente: 2.5 a 6.0 mA; Voltaje de Sesgo de Salida: -12 ±3.0 VDC referenciado al Pin A

• Impedancia de Salida Dinámica: Menos de 2400 Ω

• Puesta a tierra: Caso aislado

Atributos físicos

• Peso: 156 g (5.5 oz)

• Dimensiones: 28 mm de diámetro (1.1 in); 73.1 mm de altura (2.88 in)

• Material de la caja: acero inoxidable 316L

• Conector: conector herméticamente sellado de 2 pines Mil-C-26482 con carcasa de acero inoxidable 316L

• Longitud máxima del cable: 305 metros (1000 pies)

• Par de Montaje Máximo: 45 N-m (33 ft-lb)

• Polaridad: Cuando la carcasa del sensor se mueve hacia el conector, el Pin A se vuelve positivo en relación al Pin B.

• Radio Mínimo de Curvatura del Cable: 1.5 in

---
