1769-OW8

Descripción general

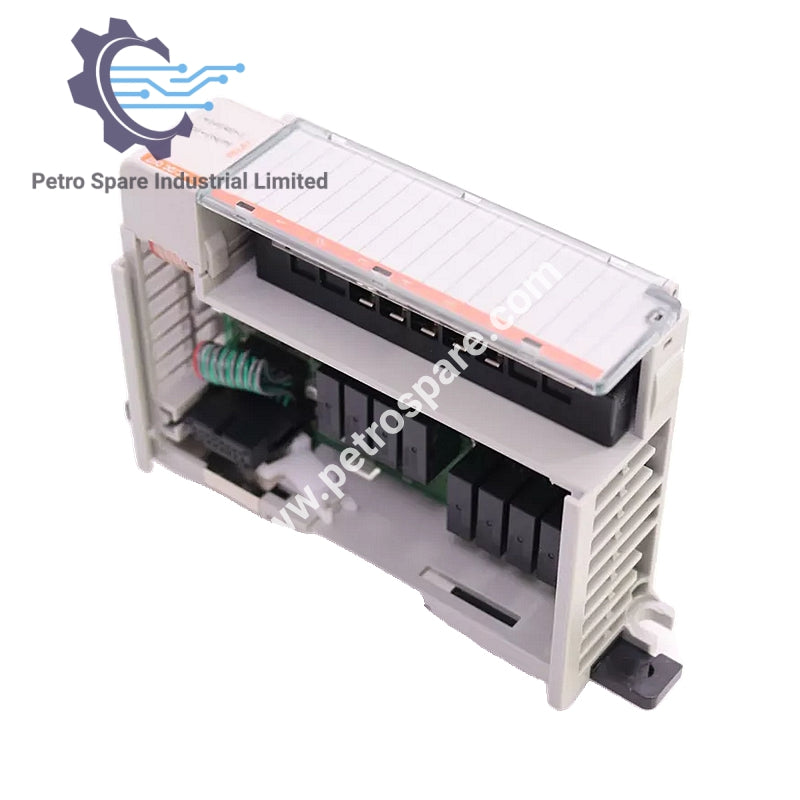

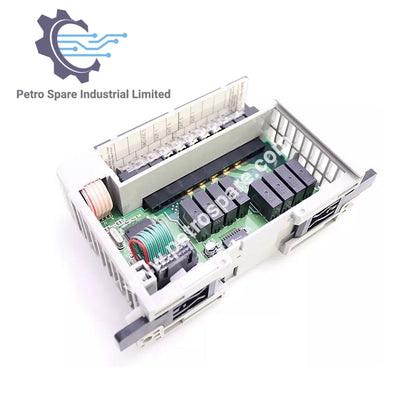

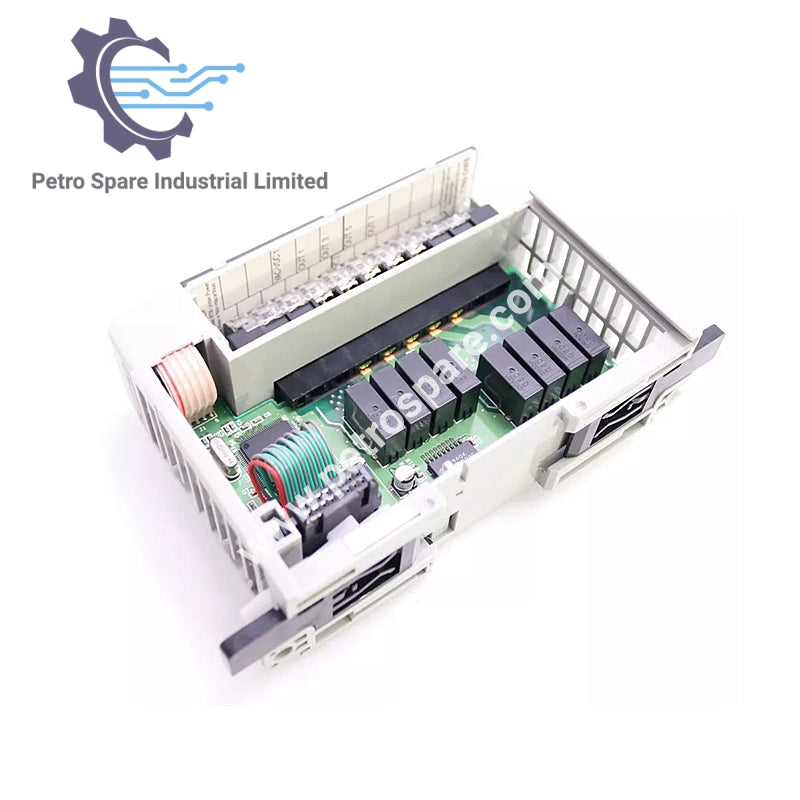

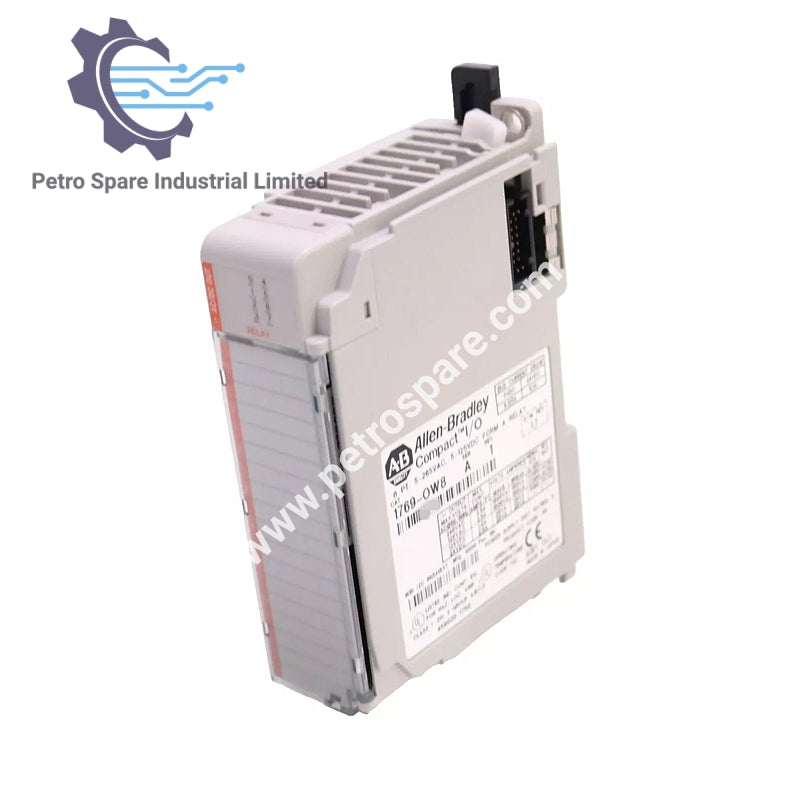

El 1769-OW8 Módulo de Salida de Relé AC/DC de Allen-Bradley es parte de la serie CompactLogix, diseñado para el control de salida discreta en sistemas de automatización industrial con ocho salidas de relé.

Especificaciones Eléctricas

• Tipo de Salida: Relé

• Número de Salidas: 8

• Rango de voltaje de funcionamiento:

• 5 a 265 V CA

• 5 a 125 V CC

• Retraso de Señal (Activado): 10 ms

• Consumo de Corriente del Bus (5V): 125 mA

• Consumo de Corriente del Bus (24V): 100 mA

• Dissipación de Calor: 2.83 Vatios

Detalles mecánicos

• Dimensiones (alto x ancho x profundidad):

• 118 x 35 x 87 mm (4.65 x 1.38 x 3.43 in.)

• Altura con pestañas de montaje: 138 mm (5.43 in.)

• Tamaño del cable:

• Sólido: 22 a 14 AWG

• Trenzado: 22 a 16 AWG

• Montaje: Montaje en panel o carril DIN

• Ancho de ranura: 1

Fuente de alimentación y compatibilidad

• Fuentes de alimentación compatibles: 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4

Información Adicional

• Tipo de cable: Cobre-90 grados

• Serie: A y B

---
