1756-M02AE

Descripción general

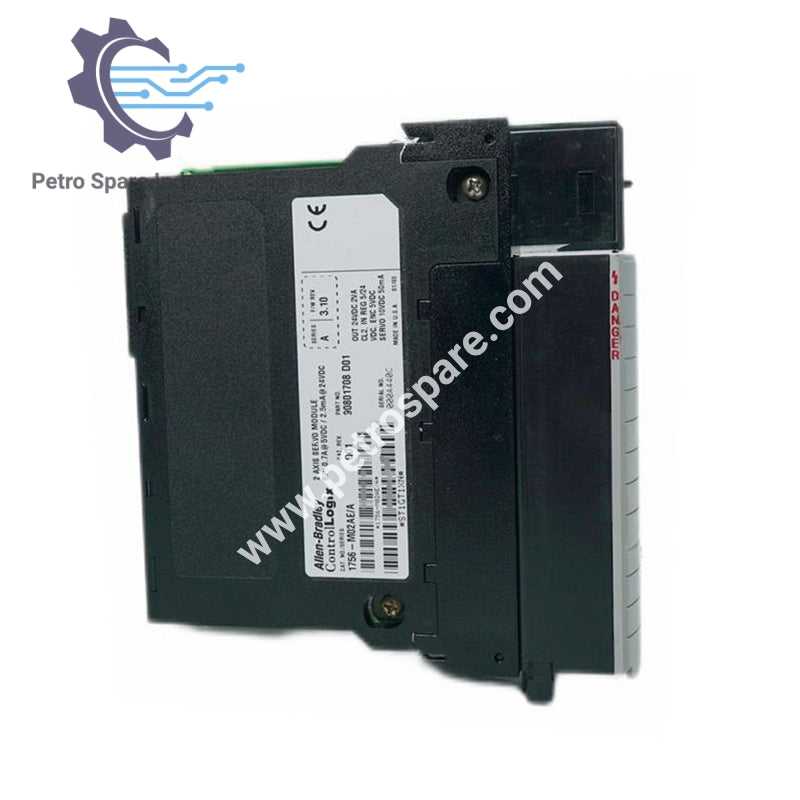

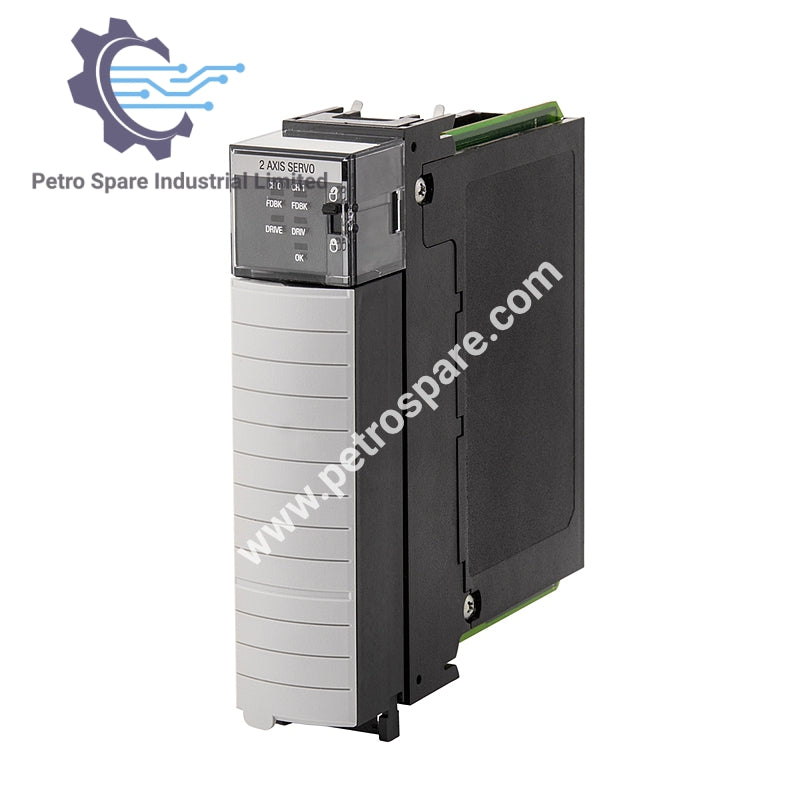

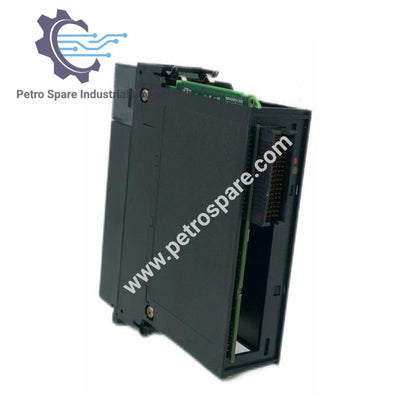

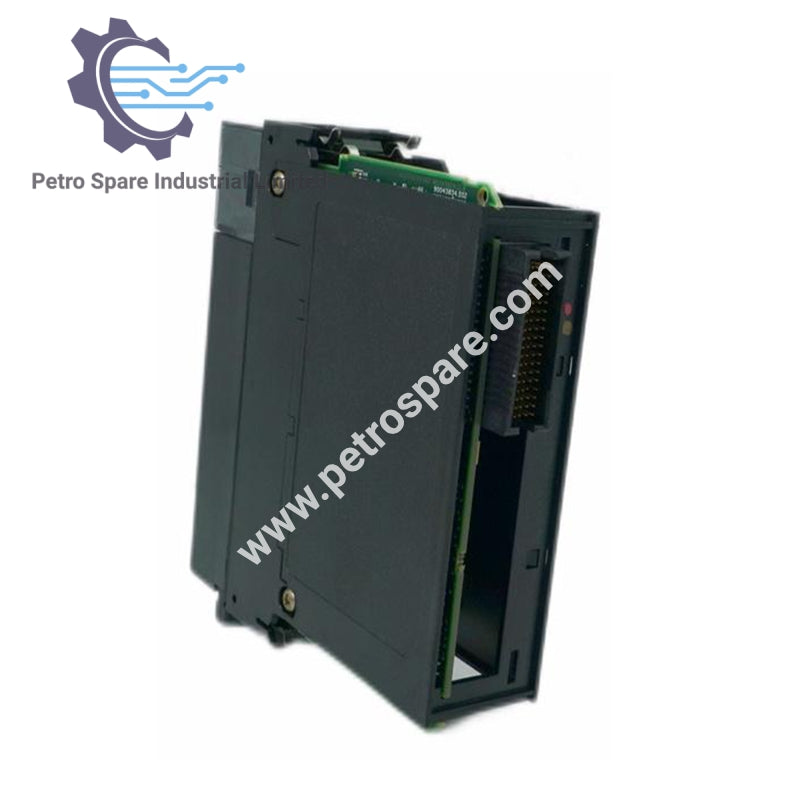

1756-M02AE es un módulo de codificador analógico de servo ControlLogix con dos ejes por módulo y entrada de codificador incremental AB en cuadratura, diseñado para aplicaciones de control de movimiento precisas.

Información general

• Serie: ControlLogix

• Tipo de Módulo: Módulo de Encoder Analógico de Servo

• Ejes por módulo: 2

• Ejes por Controlador: 32

Entrada y salida

• Tipo de entrada del codificador: Incremental AB cuadratura con marcador

• Tipo de Entrada Discreta: Aislada ópticamente, con hundimiento de corriente

• Tensión de funcionamiento de entrada discreta: 24V CC

• Tipo de salida del servo: Voltaje analógico

• Resolución de Salida del Servomotor: 16 bits

• Salida Discreta: Contacto de relé aislado de estado sólido

Poder y Medio Ambiente

• Tensión de operación: 24V CC (fuente de Clase 2)

• Voltaje de Aislamiento: 50V Continuo

• Dissipación de Potencia: 6.2W

• Dissipación Térmica: 21.2 BTU/hr

• Consumo de Corriente (5.1V): 1.2A

• Corriente del plano de conexión (5V): 700mA

• Corriente del plano de conexión (24V): 2.5mA

---
