140EHC10500

Descripción general

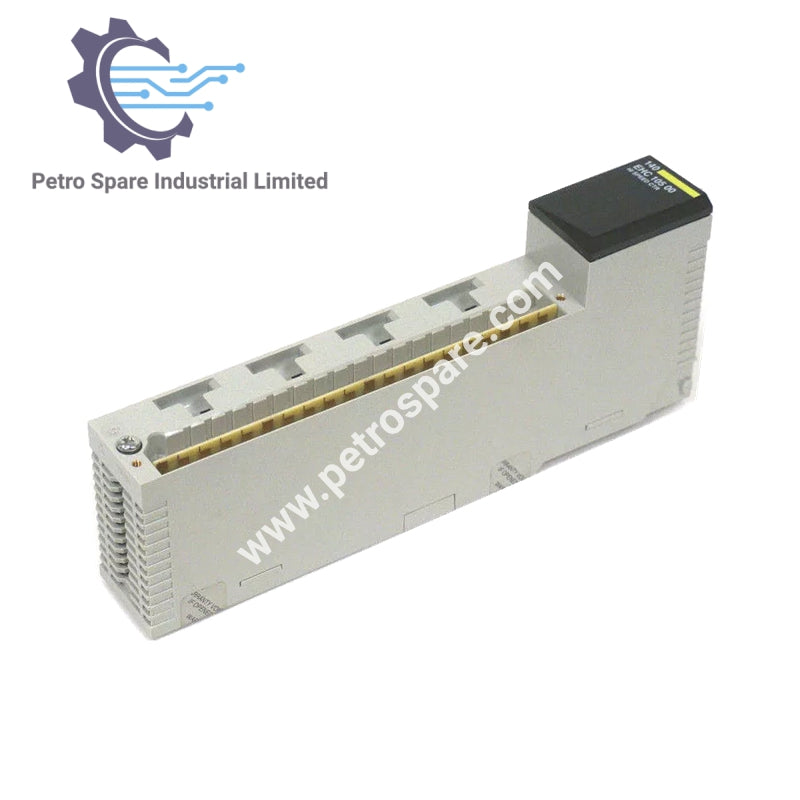

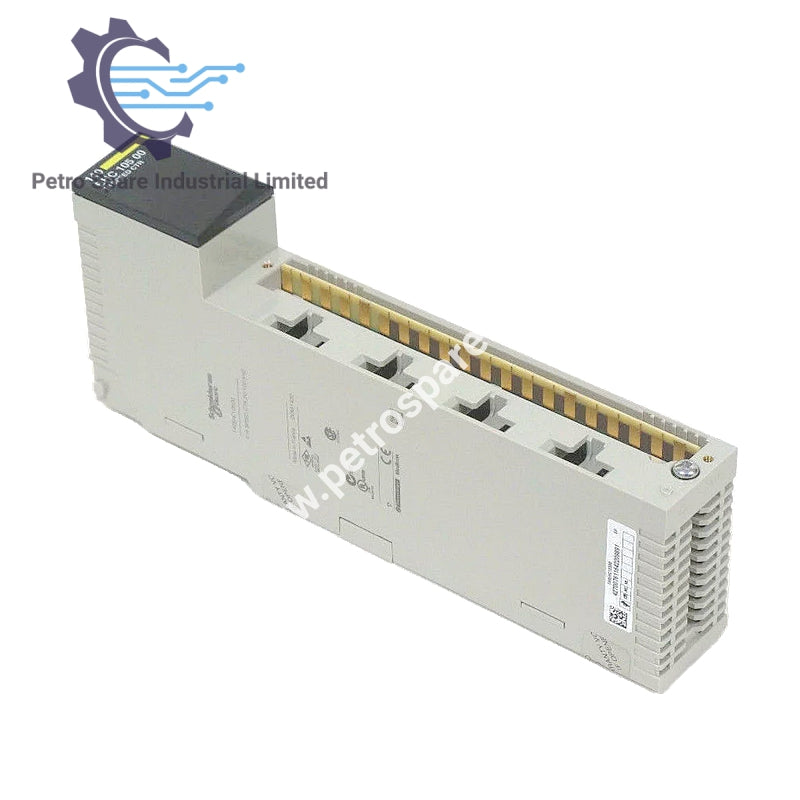

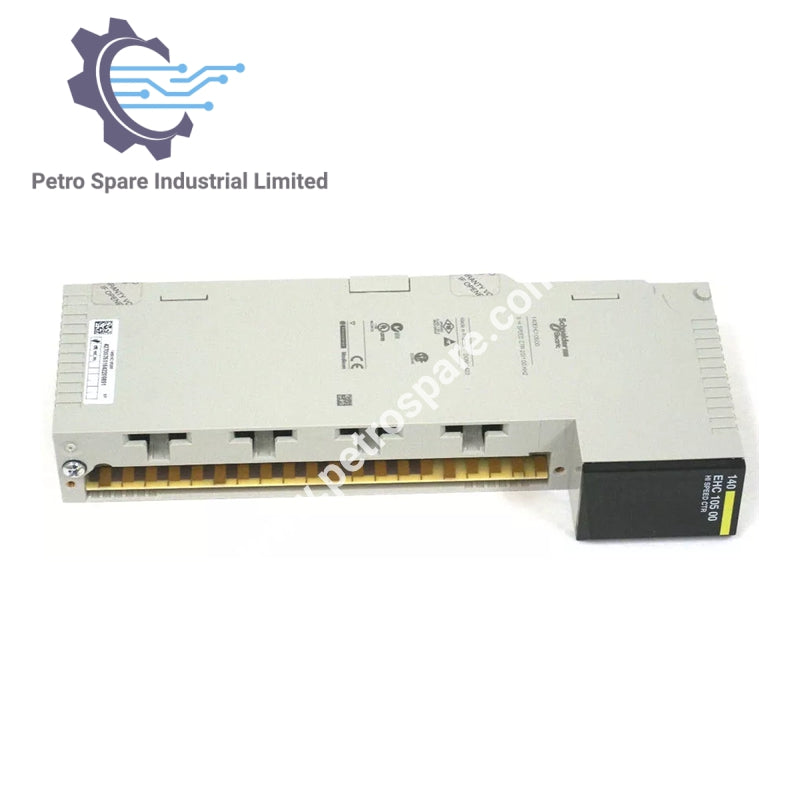

El 140EHC10500 es un módulo de contador de alta velocidad de Schneider diseñado para conteo incremental discreto con 8 entradas y 8 salidas, capaz de manejar una frecuencia de conteo de hasta 100,000 Hz.

Información general

• Dissipación de Potencia: ≥ 6 W

• Requerimiento de Corriente del Bus: 250 mA

• Requisito de Potencia Externa: 19.2...30 V

• Tipo de Rack: Local, Distribuido, Remoto

• Formato del Módulo: Estándar

Condiciones Ambientales

• Resistencia a la Descarga Electroestática:

• contacto de 4 kV (IEC 801-2)

• 8 kV aire (IEC 801-2)

• Resistencia a los Campos Electromagnéticos:

• 9.1 V/m (10 V/m) 80…1000 MHz (IEC 801-3)

• Temperatura Ambiente para Operación: 32…140 °F (0…60 °C)

• Temperatura Ambiente para Almacenamiento: -40…185 °F (-40…85 °C)

• Humedad Relativa: 95% sin condensación

Información de Señalización y Fallos

• Señalización Local: 5 LEDs para el estado del canal

• Tipo de falla: Pérdida de potencia del campo de salida

• Protección de Cortocircuito de Salida: Interna

Certificación y Marcado

• Marcado: CE

---
