140DRA84000

Descripción general

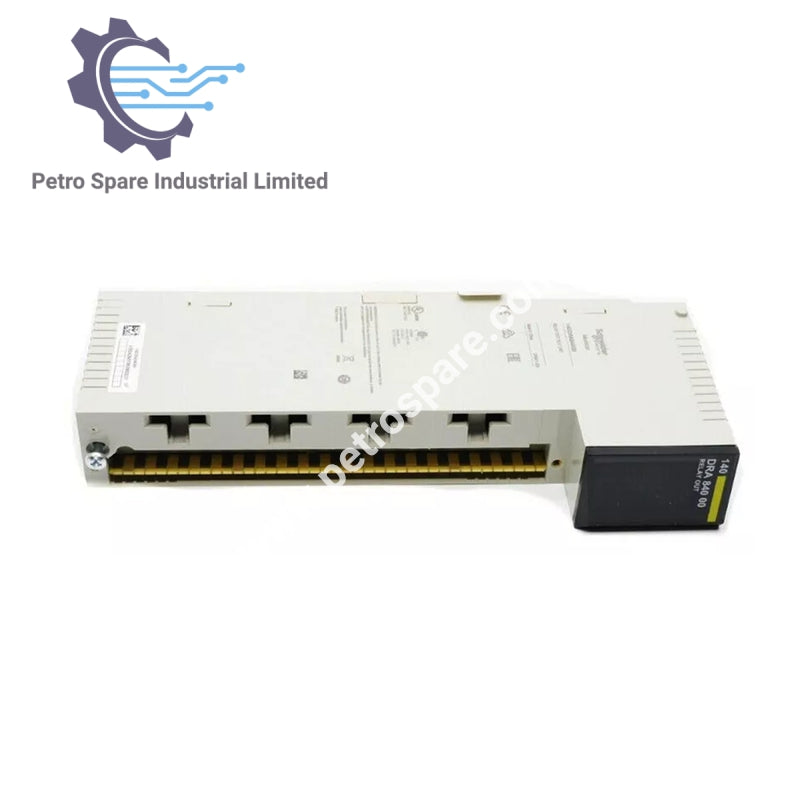

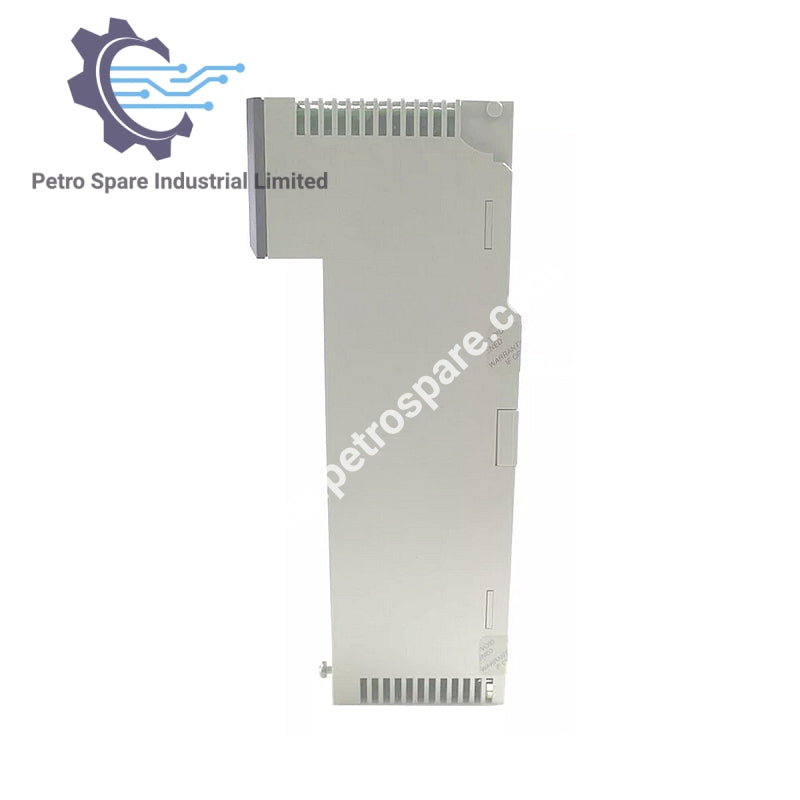

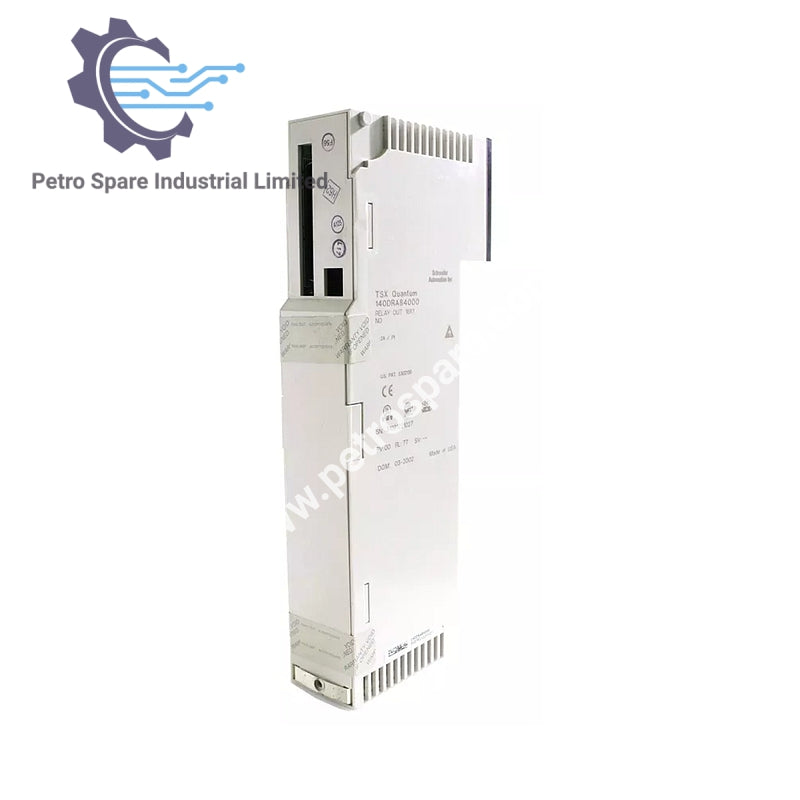

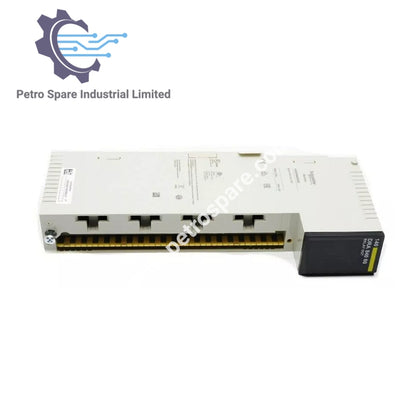

El 140DRA84000 es un módulo de salida discreta de Schneider diseñado para sistemas Modicon Quantum. Soporta varios rangos de voltaje, con una corriente de carga máxima de 1 A a 250/30 V AC/DC y una corriente de sobretensión máxima de 10 A durante 10 ms.

Información general

• Dissipación de Potencia: 5.5 W + (0.5 x el número de puntos encendidos)

• Requerimiento de Corriente del Bus: 1100 mA

• Formato del Módulo: Estándar

• Peso Neto: 0.90 lb (0.41 kg)

Especificaciones Eléctricas y Mecánicas

• Tipo y Composición de Contactos: 1 NO (Formulario A)

• Tensión de Salida Discreta:

• 20...250 V CA

• 30...150 V CC

• 5...30 V CC

• Requisito de Dirección: 1 palabra de salida

• Carga mínima:

• 50 mA a 20...250 V CA

• 50 mA a 5...30 V CC

• Corriente de Carga Máxima:

• 1 A a 250/30 V CA/CC (1/8 hp, cos phi = 0.4)

• 1 A a 250/30 V CA/CC (tungsteno)

• 2 A a 250/30 V CA/CC (resistivo, 140 °F o 60 °C)

• 300 mA a 30...50 V CC (resistivo)

• Corriente de Sobretensión: 10 A durante 10 ms (capacitiva)

• Capacidad de Conmutación: 500 VA (resistivo)

• Tiempo Máximo de Respuesta:

• 10 ms en el estado 0 al estado 1

• 20 ms en el estado 1 a estado 0

• Durabilidad Mecánica: 10,000,000 ciclos

• Durabilidad Eléctrica:

• 100,000 ciclos a 100 mA, 30...150 V CC, L/R = 10 ms

• 100,000 ciclos a 2 A, 30 V CC (resistivo)

• 100,000 ciclos a 30...150 V CC (relé intermedio)

• 100,000 ciclos a 300 mA, 30...150 V CC (resistivo)

• 200,000 ciclos a 2 A, 250 V CA (resistivo)

• 50,000 ciclos a 500 mA, 30...150 V CC (resistivo)

Protección y Aislamiento

• Protección contra Sobretensión de Salida: Interna por varistor (275 V)

• Aislamiento Entre Canales: 1780 Vrms AC durante 1 minuto

• Aislamiento entre canales y bus:

• 1780 Vrms CA durante 1 minuto

• 2500 V CC durante 1 minuto

Información de Señalización y Fallos

• Señalización local:

• 1 LED (verde) para la presencia de comunicación del bus (Activo)

• 1 LED (rojo) para fallo externo detectado (F)

• 16 LEDs (verdes) para el estado de entrada

---
