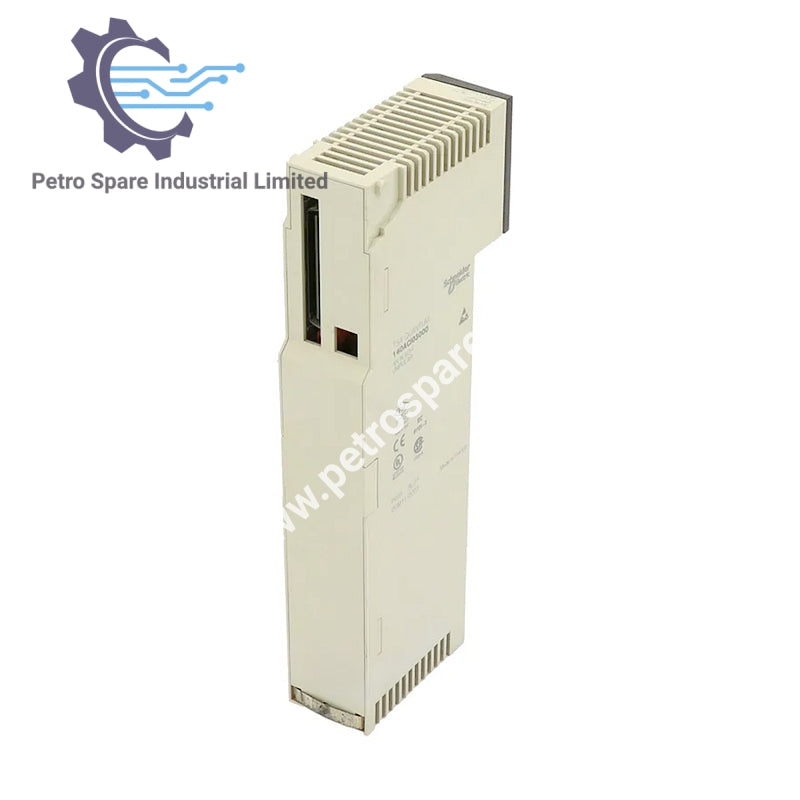

140ACI03000

Descripción general

• Modelo: 140ACI03000
• Tipo: Módulo de Entrada Analógica
• Fabricante: Schneider
• Rango: Plataforma de Automatización Modicon Quantum

Presupuesto

• Entradas analógicas: 8
• Tipo de entrada: Diferencial
• Requisito de dirección: 9 palabras de entrada
• Resolución: 12 bits
• Rango de medición lineal:
  • 1...5V
  • 4...20 mA
• Entrada máxima absoluta:
  • 25 mA
  • 50 V CC
• Error de precisión absoluta:
  • ±0,05 % de la escala completa
  • ±0.1% del máximo de escala completa
• Error de Linealidad: ±0.04%
• Desviación de precisión (temperatura):
  • ±0.0025% de la escala completa/°C
  • ≤ 0,005 % de la escala completa/°C
• Rechazo de modo común: > -72 dB a 60 Hz
• Aislamiento (Canales y Bus):
  • 1000 VCC
  • 3000 V CC durante 60 s
• Aislamiento entre canales: 30 V CC
• Tiempo de actualización: 5 ms

Indicadores

• Señalización Local:
  • 1 LED verde (Comunicación de bus activa)
  • 1 LED rojo (Fallo externo)
  • 8 LEDs verdes (Canal Encendido)
  • 8 LEDs rojos (Fallo de canal)

Información Adicional

• Requisito de corriente del bus: 240 mA
• Disipación de potencia: 2 W
• Formato del módulo: Estándar
• Peso del producto: 0,3 kg (0,66 lb)

---
