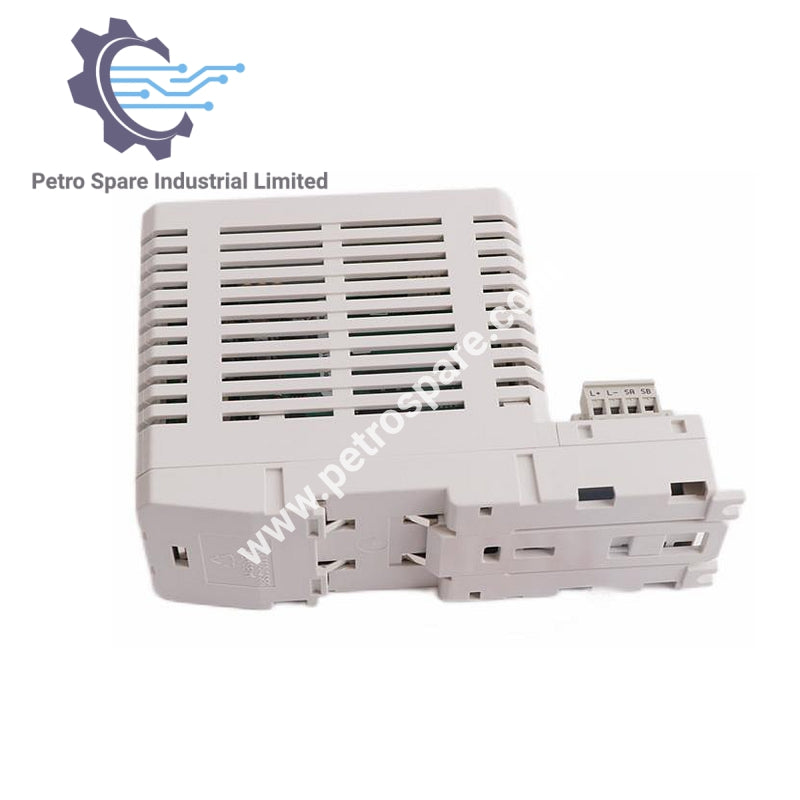

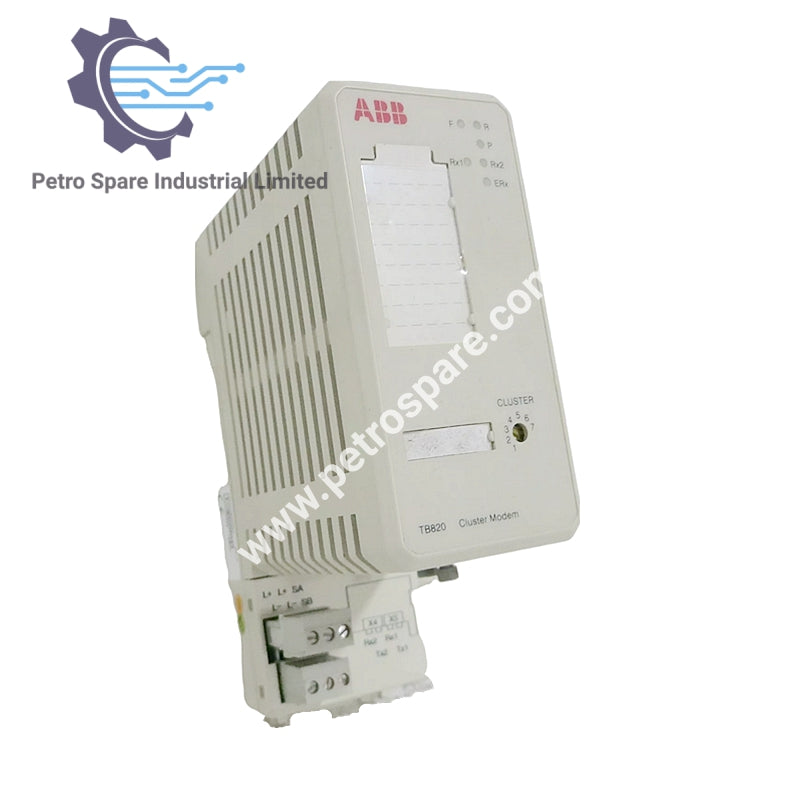

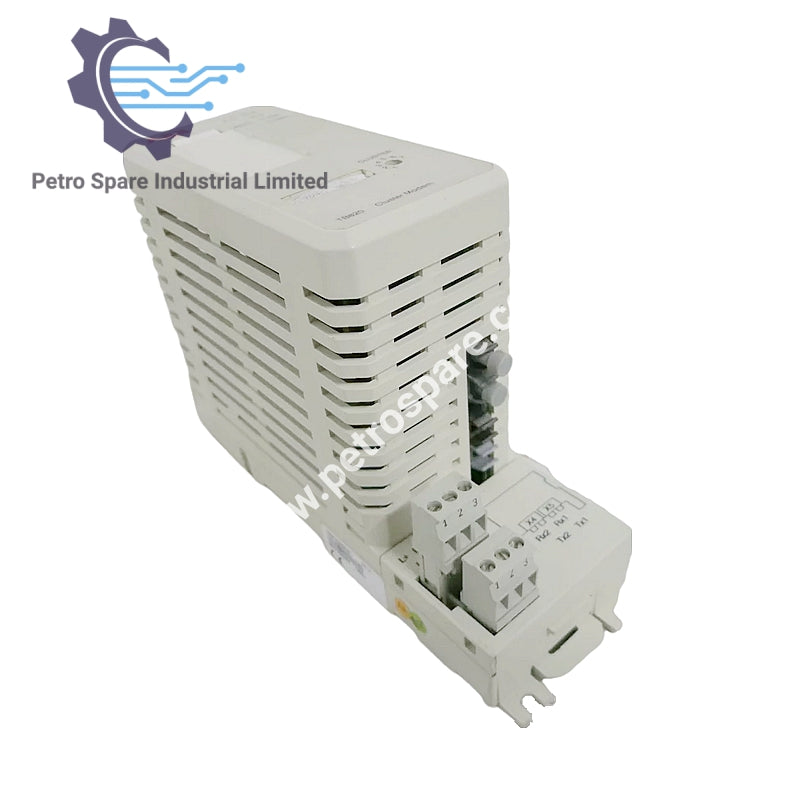

TB820

ملخص

• اسم المنتج: تي بي 820
• الوصف: مودم ABB ModuleBus
• مدخل الطاقة: 24 فولت تيار مستمر. (19.2 - 30 فولت)
• استهلاك الطاقة: 100 مللي أمبير

القوة والأداء

• فقدان الطاقة: 6.0 واط
• مدخلات مراقبة مصدر الطاقة:
  • الجهد المدخل الأقصى: 30 فولت
  • الحد الأدنى لجهد الإدخال للمستوى العالي: 15 فولت
  • الجهد المدخل الأقصى للمستوى المنخفض: 8 فولت
• إخراج الطاقة (ModuleBus):
  • 24 فولت كحد أقصى = 1.4 أمبير
  • 5 فولت كحد أقصى = 1.5 أمبير

الاتصال والإدخال والإخراج

• وحدة الحافلة الكهربائية: الحد الأقصى 12 وحدة إدخال/إخراج
• وحدة الناقل الضوئي:
  • واجهة الألياف الضوئية
  • جهازا إرسال وجهازا استقبال
  • حد أقصى 7 مجموعات إدخال/إخراج
  • الحد الأقصى 10 ميجابت/ثانية
  • الطول الموجي: 650 نانومتر

المواصفات البيئية

• أقصى درجة حرارة محيطية: 55°C (131°F)

التكوين والتصميم

• التكوين البصري:
  • Simplex: وحدات Optical ModuleBus في حلقة
  • دوبلكس: وحدات الموديل البصري في صف
• أجزاء:
  • لوحة إنهاء الوحدة
  • لوحة إمداد الطاقة/الاتصالات

---
