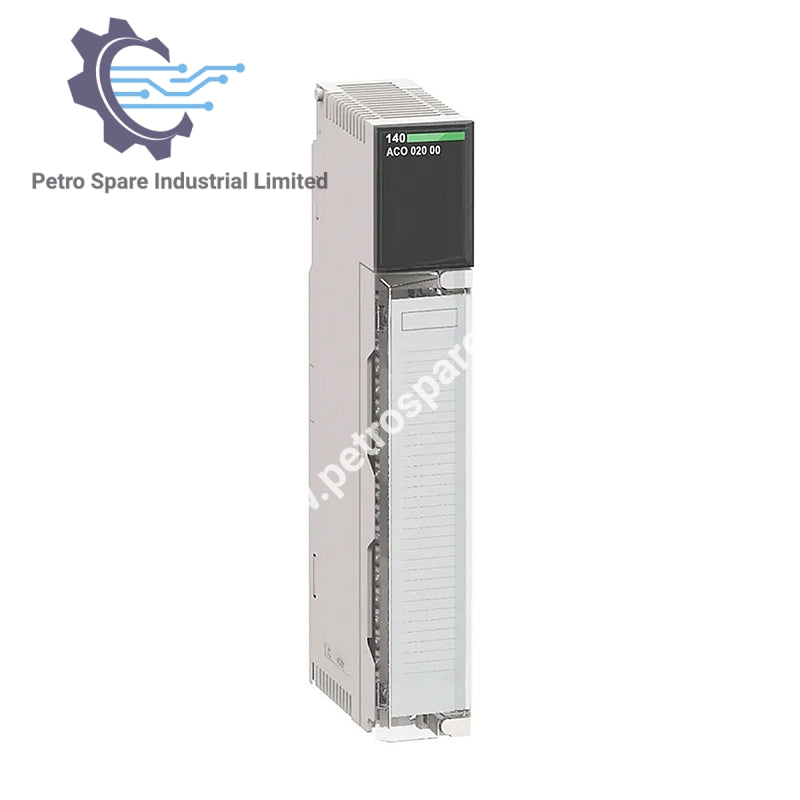

140ACO02000

ملخص

ال 140ACO02000 هو وحدة إخراج تناظرية من شنايدر، تقدم 4 مخرجات تناظرية بمدى 4...20 مللي أمبير. تتميز بدقة عالية واستجابة سريعة، مصممة للتحكم الدقيق في الإشارات التناظرية في أنظمة الأتمتة.

معلومات عامة

• رقم الإخراج التناظري: 4

• متطلبات العنوان: 4 كلمات مخرجة

• جهد الحلقة: 12...30 فولت تيار مستمر

• انخفاض الجهد: 30 فولت عند 20 مللي أمبير

• وقت التحديث: 3 مللي ثانية

• تبدد الطاقة: ≤ 5.3 واط

• متطلبات الطاقة الخارجية: 12...30 فولت

• متطلبات التيار للحافلة: 480 مللي أمبير

• صيغة الوحدة: قياسية

• وزن المنتج: 0.66 رطل (0.3 كجم)

أداء

• نطاق الإخراج التناظري: 4...20 مللي أمبير (0...4096 عد، 12 بت، تيار ثنائي القطب)

• خطأ الدقة المطلقة: ±0.20% من المقياس الكامل عند 77 °ف (25 °م)

• الخطية: ±1 LSB

• انحراف الدقة (درجة الحرارة): ±0.004% من المقياس الكامل/°C

• الحد الأقصى: ±0.007% من المدى الكامل/°م

الخطأ والإشارة

• نوع العطل: دائرة مفتوحة (4...20 مللي أمبير)

• الإشارات المحلية:

• 4 مصابيح LED (خضراء) لعملية القناة

• 4 مصابيح LED (حمراء) لخطأ القناة

• 1 LED (أخضر) للتواصل عبر الحافلة (نشط)

• 1 LED (أحمر) لخطأ خارجي

عزل

• العزل بين القنوات: 500 فولت (47...63 هرتز تيار متردد)

• العزل بين القنوات والحافلة: 750 فولت (تيار مستمر لمدة دقيقة واحدة)

---
