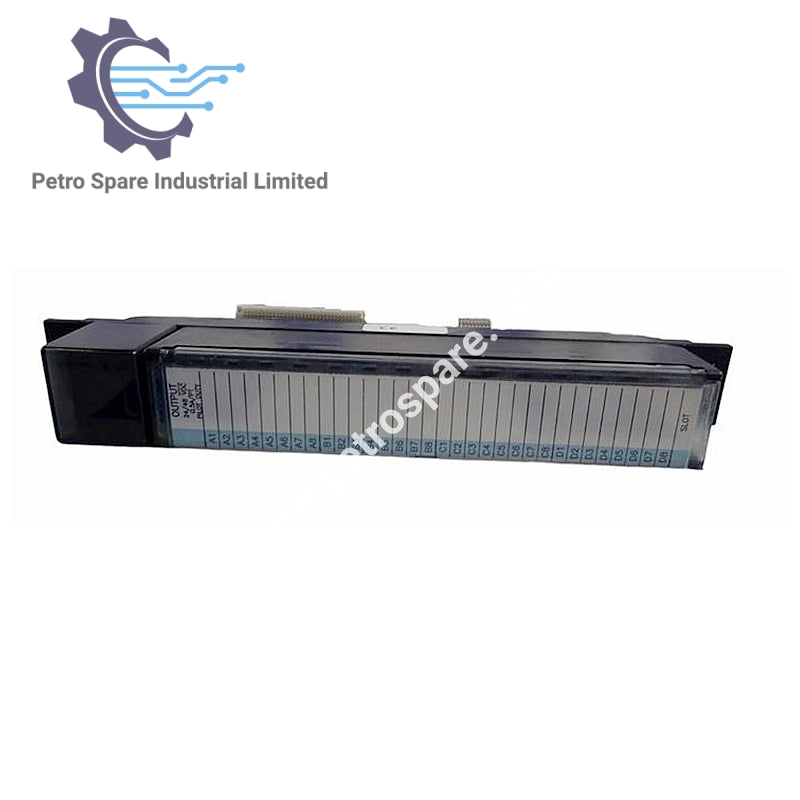

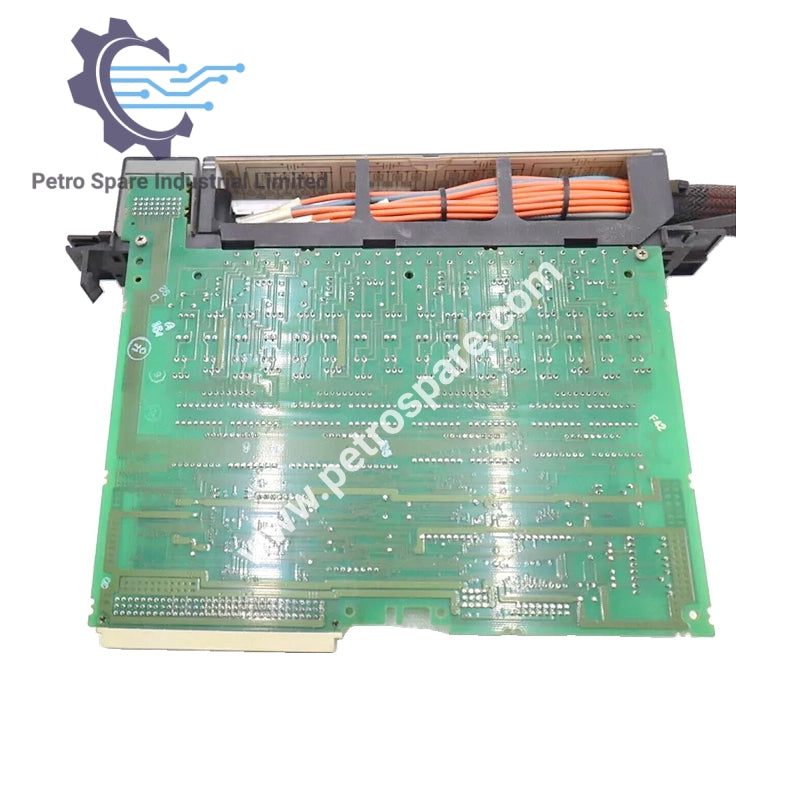

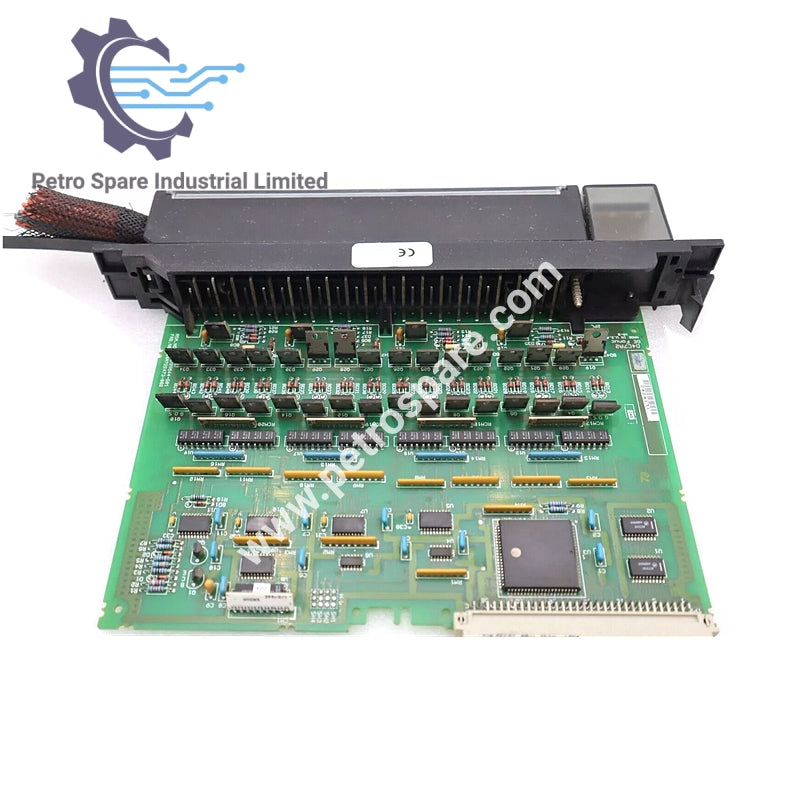

IC697MDL750

ملخص

• نموذج: IC697MDL750

• نوع المنتج: وحدة إخراج منفصلة

• المصنع: GE Fanuc

• جهد التقييم: 24 أو 48 فولت تيار مستمر

تحديد

• نقاط الإخراج: 32، منظمة في أربع مجموعات معزولة من 8 نقاط لكل منها

• التيار الناتج: 0.5 أمبير كحد أقصى لكل نقطة؛ 2 أمبير كحد أقصى لكل مجموعة

• نطاق جهد الخرج: 20 إلى 60 فولت تيار مستمر

• تيار الدفق: 10 أمبير كحد أقصى لمدة 20 مللي ثانية

• انخفاض جهد الخرج: 1 فولت (2 أوم) كحد أقصى

أداء

• وقت الاستجابة:

  • تشغيل: 1 مللي ثانية كحد أقصى

  • إيقاف التشغيل: 1 مللي ثانية كحد أقصى

• تيار التسرب: 1 مللي أمبير كحد أقصى

متطلبات العزل والطاقة

• جهد العزل:

  • 1500 فولت (الإخراج إلى اللوحة الخلفية)

  • 500 فولت (بين المجموعات)

• استهلاك الطاقة للوحة الخلفية: 0.25 أمبير من ناقل 5V DC

---
