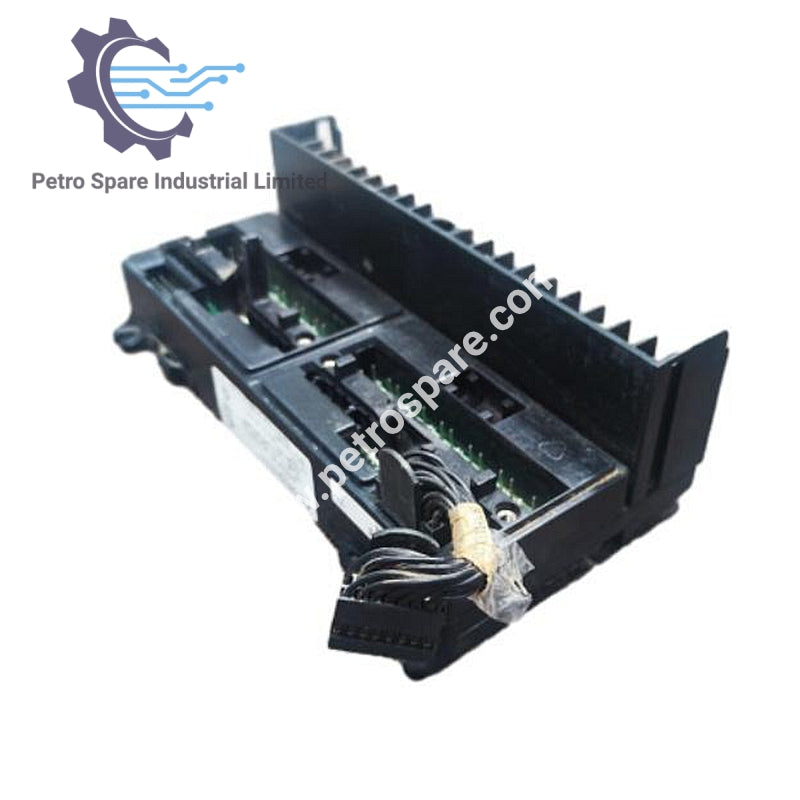

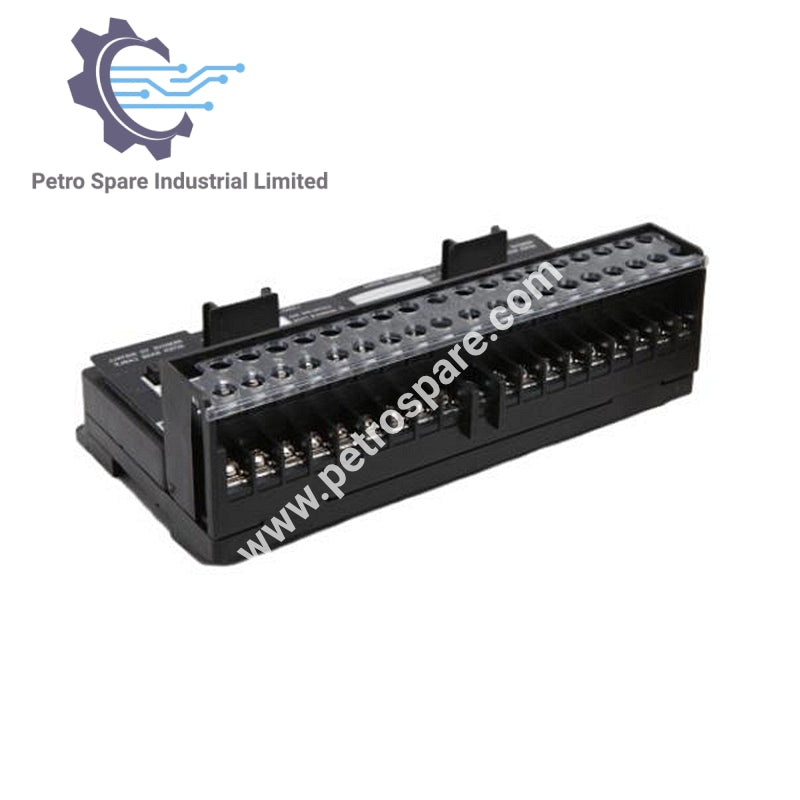

IC670CHS101

ملخص

• نموذج: اي سي 670 سي اتش اس 101
• النوع: كتلة طرفية I/O
• سلسلة: التحكم الميداني
• العلامة التجارية: جي إي فانوك
• توصيل أسلاك الطرفية: AWG #14-22
• عزم الدوران النهائي: 4.5 رطل على البوصة
• الحد الأقصى للتيار على أطراف التوصيل: 10 أمبير
• متوافق مع ميزة التبديل السريع: نعم
• عدد الوحدات لكل كتلة: وحدتان

التصميم والوظائف

• منصة الاتصال:
  • يوفر 37 نقطة إدخال/إخراج للتواصل وتزويد الطاقة
  • يدعم وحدتين من GE Fanuc I/O لكل كتلة
• ميزات الحماية:
  • نقاط الاتصال على طراز الحاجز تمنع الدوائر القصيرة والاتصالات الخاطئة
  • العزل الفيزيائي بين نقاط النهاية
• دعم التبديل السريع:
  • مصمم لعمليات التبديل الساخن، مثالي لتقليل وقت التوقف
• مواصفات المحطة:
  • يدعم كل طرف ما يصل إلى كابلين (AWG #14 إلى AWG #22)
• اتصالات مصدر الطاقة:
• • المحطات A و B المستخدمة لتوصيل مصدر الطاقة للنظام

التثبيت والتكامل

• سهلة التركيب:
  • تُركب الوحدات على كتلة التوصيل وتُقفل بالبراغي لمنع الانفصالات بسبب الاهتزازات.
  • متوافق مع وحدات مماثلة أخرى عند تثبيتها بالترتيب الصحيح للقطبية
• متطلبات التأريض:
• • يجب أن يكون مؤرضًا بشكل صحيح إلى سكة DIN موصلة ملحقة بلوحة توزيع مقدمة من المستخدم

الظروف التشغيلية

• مصمم للاستخدام في البيئات الصناعية ذات مصادر الطاقة المستقرة وأقل وقت توقف ممكن.

---
