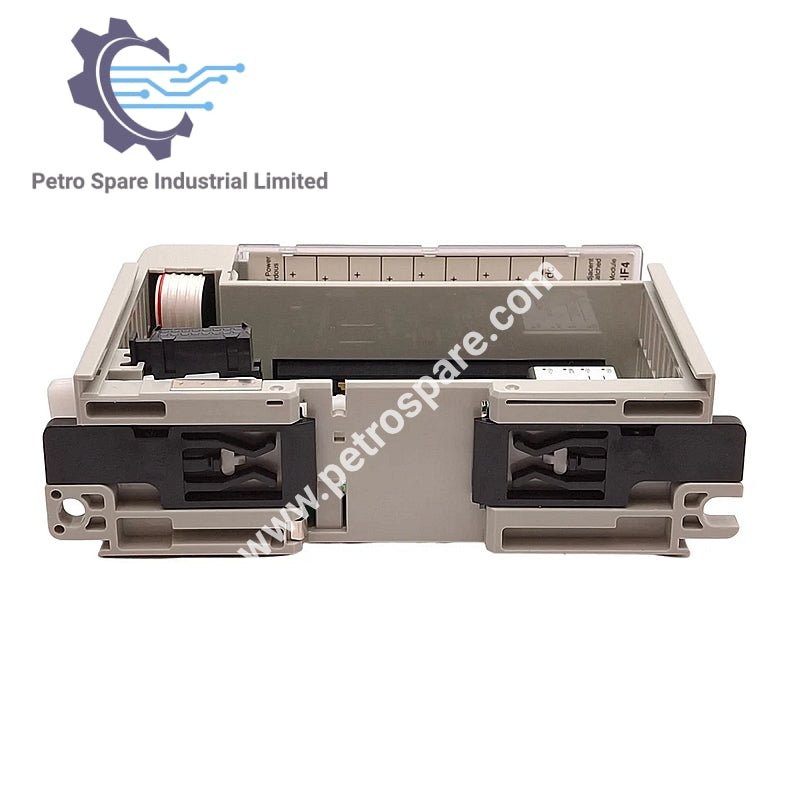

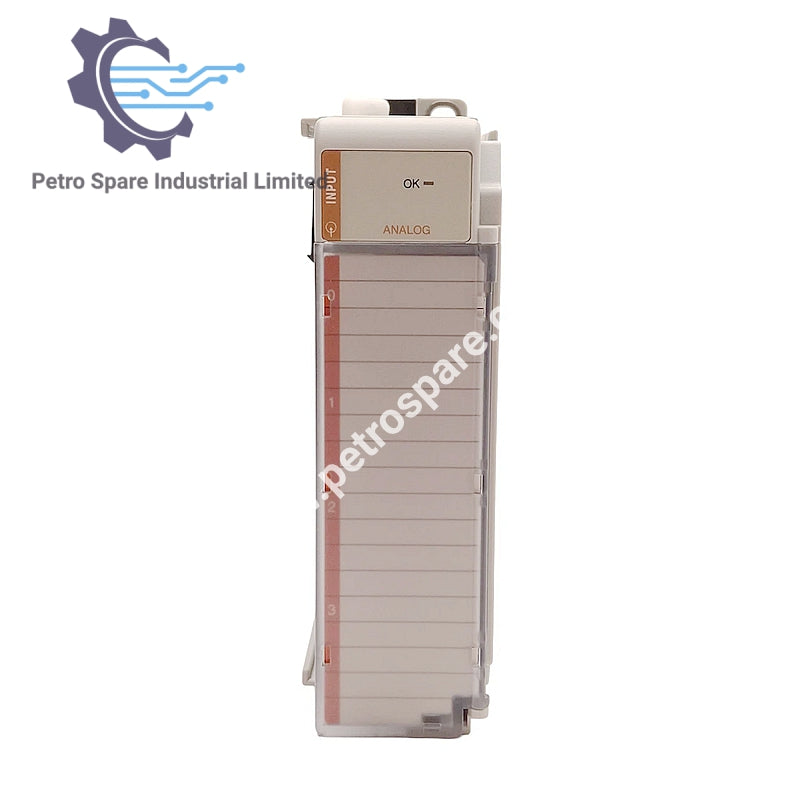

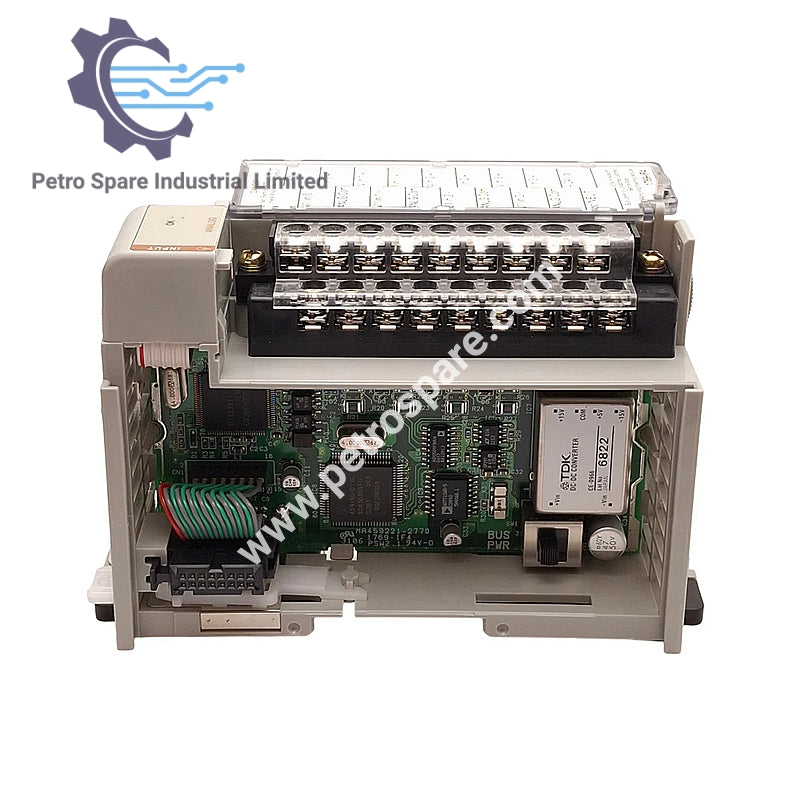

1769-IF4

ملخص

• نموذج: 1769-IF4

• النوع: وحدة إدخال تماثلي مدمجة

الخصائص الكهربائية

• عدد المدخلات: 4 تفاضلية أو أحادية النهاية

• مقاومة المدخلات:

• جهد الطرف: 220K Ω (نموذجي)

• التيار الحالي: 250 أوم

• رفض الوضع الشائع: >60 ديسيبل عند 50 و 60 هرتز مع اختيار فلتر 50 أو 60 هرتز

• نسبة رفض الوضع العادي: -50 ديسيبل عند 50 و 60 هرتز مع اختيار فلتر 50 أو 60 هرتز

الظروف البيئية

• درجة حرارة التشغيل: 0°C إلى +60°C (32°F إلى +140°F)

• درجة حرارة التخزين:  -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت)

• رطوبة التشغيل: 5% إلى 95% بدون تكثف

• ارتفاع التشغيل: 2000 متر (6561 قدم)

• اهتزاز:

• التشغيل: من 10 إلى 500 هرتز، 5G، 0.030 بوصة من الذروة إلى الذروة

• عملية التتابع: 2G

• صدمة:

• التشغيل: 30G، 11 مللي ثانية (مثبت على اللوحة)

• غير تشغيلي: 40G (مثبت على اللوحة)

المواصفات المادية

• أبعاد:

• 118 مم (الارتفاع) × 87 مم (العمق) × 35 مم (العرض)

• الارتفاع مع دعامات التركيب: 138 مم

• 4.65 بوصة (الارتفاع) × 3.43 بوصة (العمق) × 1.38 بوصة (العرض)

• الارتفاع مع دعامات التركيب: 5.43 بوصة.

• الوزن: 300 جرام (0.65 رطل)

---
