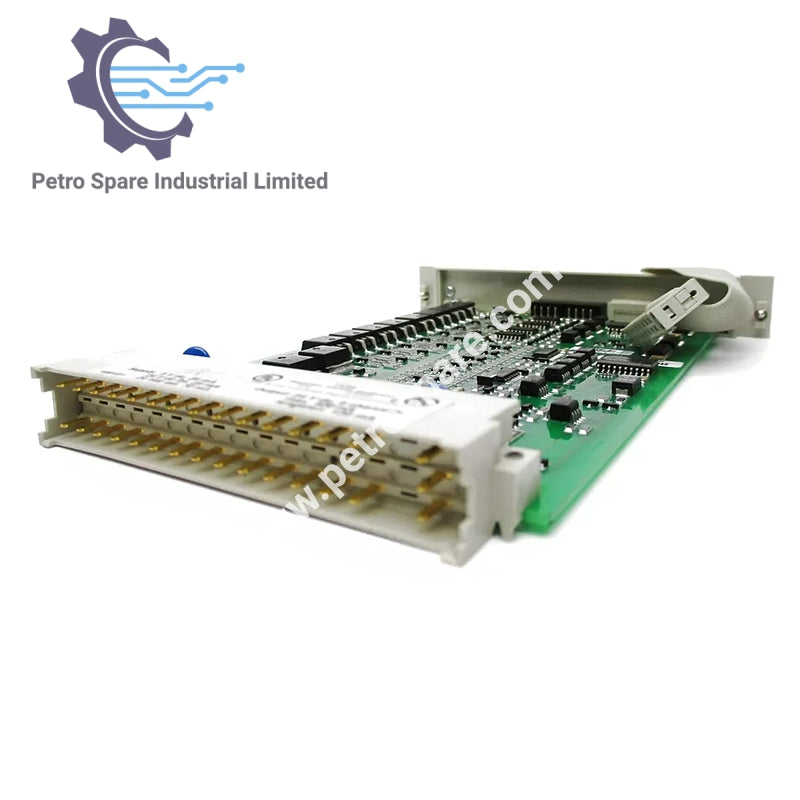

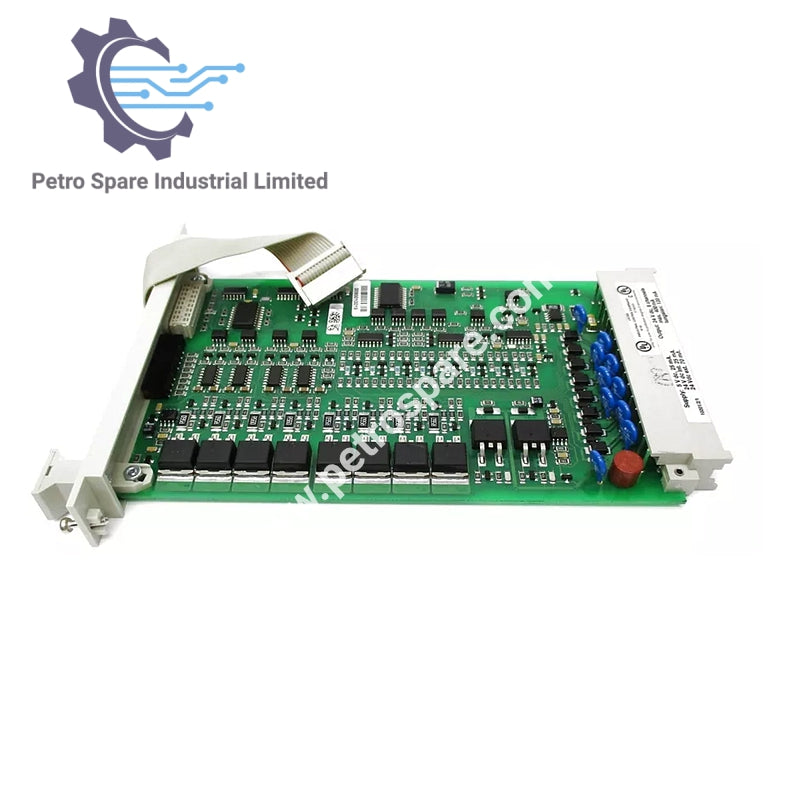

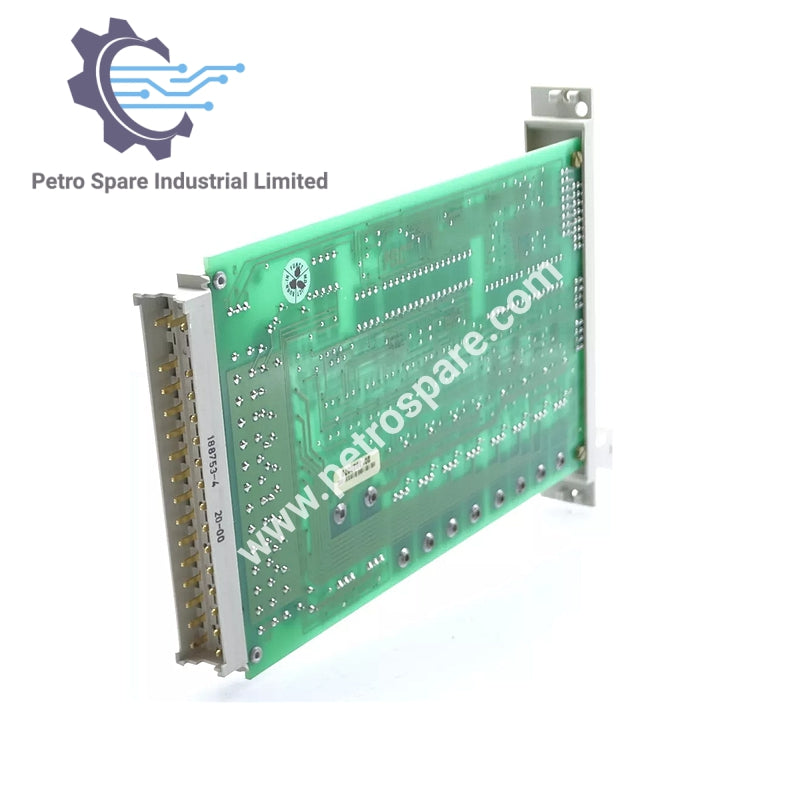

10201/2/1

ملخص

• رقم القطعة: 10201/2/1
• الشركة المصنعة: هانيويل
• نوع المنتج: وحدة إخراج رقمية آمنة
• نوع النموذج: 11501
• الموافقات: CE، TšV، UL
• إصدار البرنامج: 3.00

مواصفات الإخراج

• قنوات الإخراج: 8
• نوع الإخراج: 24 فولت تيار مستمر، حالة صلبة، مقاوم للدوائر القصيرة
• الحد الأقصى للتيار: 550 مللي أمبير
• الحد الأقصى لحمل المصباح: 120 مللي أمبير (2.9 وات)
• انخفاض الجهد: <2.0 فولت تيار مستمر عند 500 مللي أمبير
• خارج التيار: <0.1 مللي أمبير

متطلبات الطاقة

• 5 فولت تيار مستمر : 25 مللي أمبير
• 24 فولت مستمر داخلي: 25 مللي أمبير
• 24 فولت تيار مستمر خارجي: 70 مللي أمبير (بدون حمل خارجي)

المواصفات العامة

• متطلبات المساحة: 4 TE، 3 HE (4 HP، 3U)
• الأبعاد: 1" x 8" x 6" (3 سم x 20 سم x 15 سم)
• الوزن : 0.15 كجم

الأداء والميزات

• أنواع التحميل:
  • مقاوم (مثل: المصابيح)
  • الحثية (مثل: الملف اللولبي)
• حماية الحمل الاستقرائي: تم تضمين دايود التثبيط
• اختبارات الوظائف:
  • القدرة على إزالة الطاقة
  • إيقاف الطاقة عن المجموعة (عبر وسائل ثانوية)
  • التداخل بين المخرجات
  • وظيفة ثنائي القطب الكابح

معلومات إضافية

• تيار الإدخال WDG: 8 مللي أمبير
• رمز الوحدة: الثقوب A9، C9
• رمز الحامل: دبابيس كبيرة A9، C9

---
